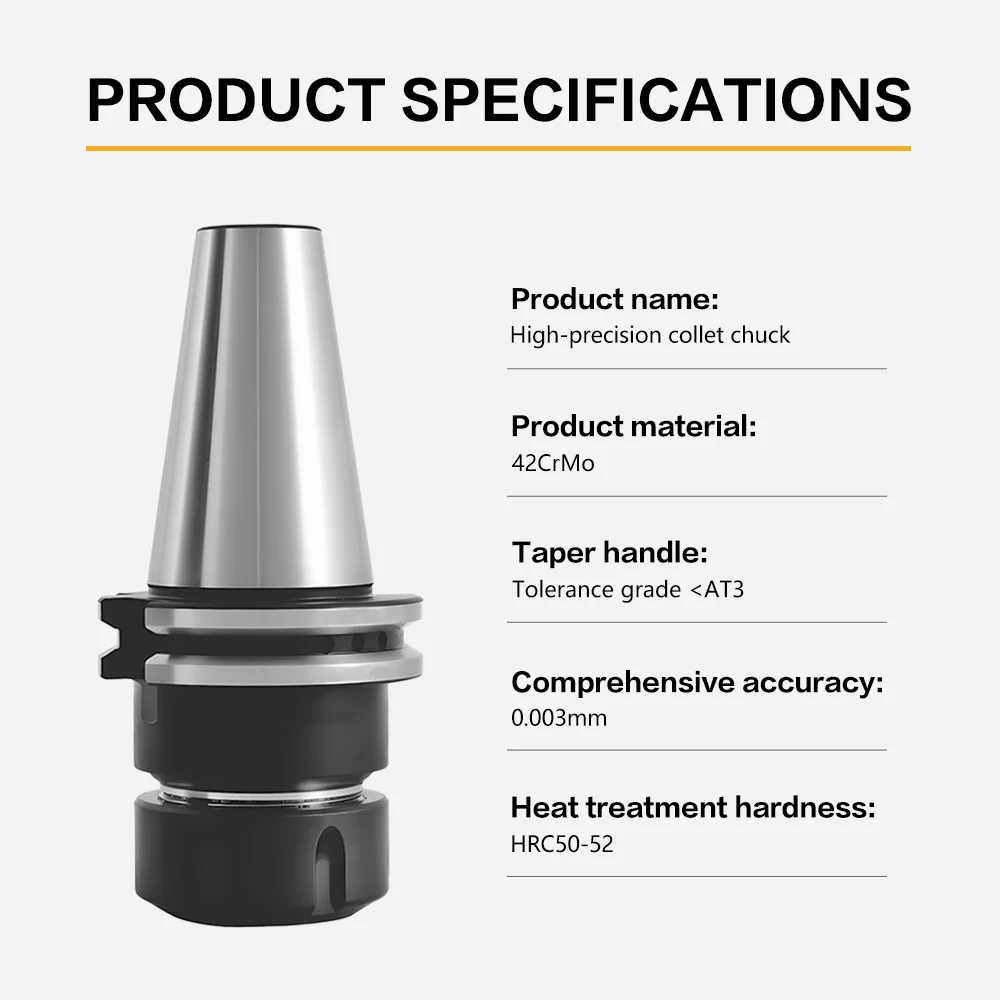

Product name: | High-precision SK-ER collet chuck |

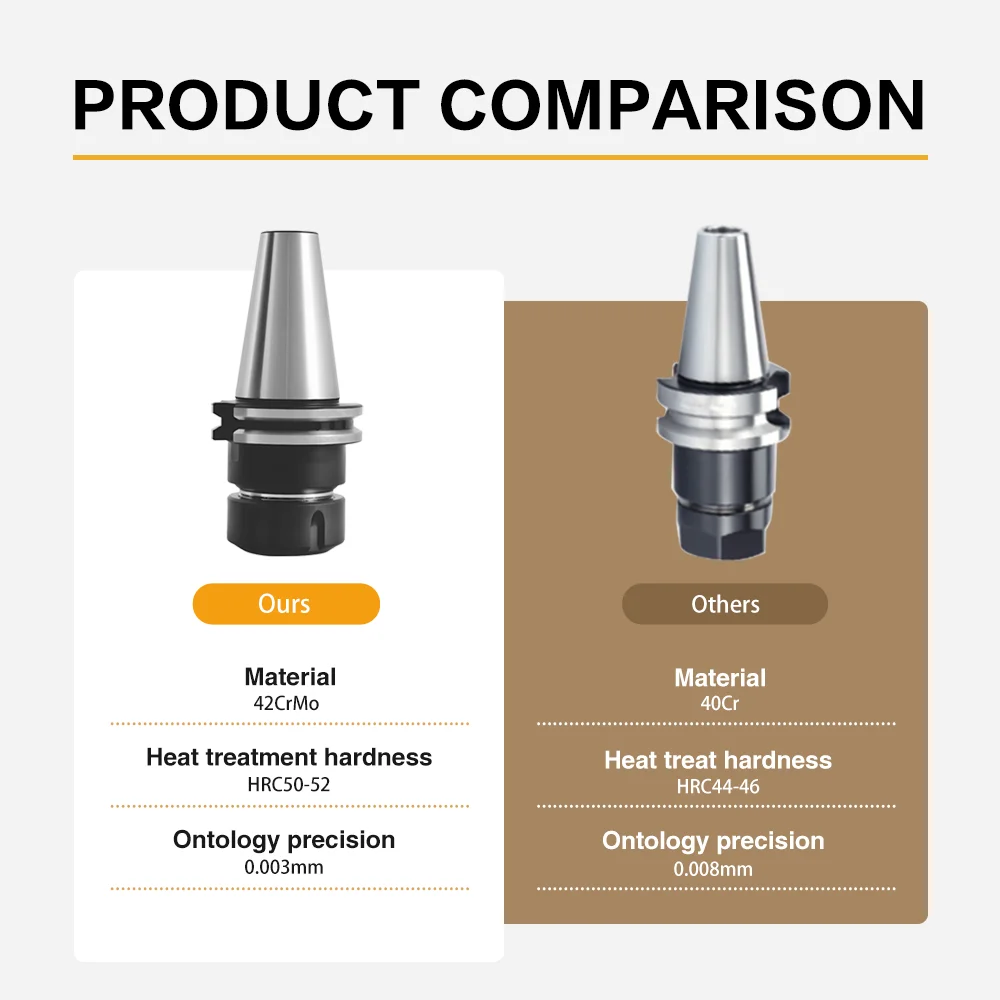

Product material: | 42CrMo |
Heat treatment hardness: | HRC50-52 |
Taper handle: | tolerance grade<AT3 |
Comprehensive accuracy: | 0.003mm |
Heat treatment hardness: | HRC50-52 |
Model | L | L1 | L2 | L3 | d1 | d2 | D |
SK30-ER11-80L | 127.8 | 80 | 61 | 19.1 | 19 | 11 | 50 |
SK30-ER16-63L | 110.8 | 63 | 44 | 19.1 | 28 | 16 | 50 |
SK30-ER16-120L | 167.8 | 120 | 101 | 19.1 | 28 | 16 | 50 |
SK30-ER20-63L | 110.8 | 63 | 44 | 19.1 | 34 | 20 | 50 |
SK30-ER20-120L | 167.8 | 120 | 101 | 19.1 | 34 | 20 | 50 |
SK30-ER25-63L | 110.8 | 63 | 44 | 19.1 | 42 | 25 | 50 |
SK30-ER32-63L | 110.8 | 63 | 44 | 19.1 | 50 | 32 | 50 |
SK40-ER11-80L | 148.4 | 80 | 61 | 19.1 | 19 | 11 | 63.55 |
SK40-ER11-100L | 168.4 | 100 | 80 | 19.1 | 19 | 11 | 63.55 |
SK40-ER16-100L | 168.4 | 100 | 81 | 19.1 | 28 | 16 | 63.55 |
SK40-ER16-150L | 218.4 | 150 | 131 | 19.1 | 28 | 16 | 63.55 |
SK40-ER20-70L | 138.4 | 70 | 51 | 19.1 | 34 | 20 | 63.55 |
SK40-ER20-100L | 168.4 | 100 | 81 | 19.1 | 34 | 20 | 63.55 |
SK40-ER25-70L | 138.4 | 70 | 51 | 19.1 | 42 | 25 | 63.55 |
SK40-ER25-100L | 168.4 | 100 | 81 | 19.1 | 42 | 25 | 63.55 |
SK40-ER32-70L | 138.4 | 70 | 51 | 19.1 | 50 | 32 | 63.55 |
SK40-ER32-100L | 168.4 | 100 | 81 | 19.1 | 50 | 32 | 63.55 |
SK40-ER40-70L | 138.4 | 70 | 51 | 19.1 | 63 | 40 | 63.55 |
SK40-ER40-100L | 168.4 | 100 | 81 | 19.1 | 63 | 40 | 63.55 |
SK40-ER50-100L | 168.4 | 100 | 81 | 19.1 | 78 | 50 | 63.55 |
SK50-ER16-100L | 201.75 | 100 | 81 | 19.1 | 28 | 16 | 97.5 |
SK50-ER16-150L | 251.75 | 150 | 131 | 19.1 | 28 | 16 | 97.5 |
SK50-ER20-70L | 171.5 | 70 | 51 | 19.1 | 34 | 20 | 97.5 |
SK50-ER20-100L | 201.75 | 100 | 81 | 19.1 | 34 | 20 | 97.5 |
SK50-ER25-80L | 181.75 | 80 | 81 | 19.1 | 42 | 25 | 97.5 |
SK50-ER25-100L | 201.75 | 100 | 81 | 19.1 | 42 | 25 | 97.5 |
SK50-ER32-80L | 181.75 | 80 | 61 | 19.1 | 50 | 32 | 97.5 |
SK50-ER32-100L | 201.75 | 100 | 81 | 19.1 | 50 | 32 | 97.5 |
SK50-ER40-80L | 181.75 | 80 | 61 | 19.1 | 63 | 40 | 97.5 |
SK50-ER40-100L | 201.75 | 100 | 81 | 19.1 | 63 | 40 | 97.5 |
SK50-ER50-160L | 261.75 | 160 | 141 | 19.1 | 78 | 50 | 97.5 |
