Пластинчатый сгуститель

Преимуществаоборудования

1 Компактнаяструктура, минимальнаязанимаемаяплощадь

2 Высокаяпроизводительность

3 Простотавэксплуатациииобслуживании



Особенности оборудования

Пластинчатый сгуститель типа XBNZ

Данный сгуститель состоит из верхней камеры инижнего конуса. в вехрной камере установлен пакет параллельныхпластин, расположенных на расстоянии 35-50 мм друг от друга под углом 25-60° кгоризонту. Материалы загружаются из нижней части наклнных пластин.Полупротивоточный способ подачи метериалов.

Пластинчатый сгуститель типа XBNY

В бассейне сгустителя с центральным приводомустановлены накланные пластины, что снизит высоту оборудования и повыситпроизводительность. Разгрузка сгущенного продукта использует скребковыймеханизм.

Применение

Пластинчатый сгуститель используется для сгущения пульп иосветления воды при переработке руд цветных и черных металлов, обогащениинерудных материалов, в химической и металлургической промышленности, очисткепитьевой и технической воды, очистке сточных вод и т. д. Сгуститель имеетпростую и компактную  конструкцию, предусматривающую возможностьрегулирования процесса осаждения и получения продуктов.

Принцие работы

Пластинчатыйсгуститель состоит из корпуса , имеющего форму наклонного параллелепипеда.Внутри корпуса на расстоянии 30—50 мм друг от друга под углом 50—60° кгоризонту укреплены пластины. Исходную суспензию подают к загрузочномуустройству, из которого она поступает в проме­жутки между наклоннымипластинами. Осветленная вода перели­вается в сливной желоб и выводится изсгустителя. Частицы под действием сил тяжести осаждаются на поверхности наклон­ныхпластин, соскальзывают в шламовый бункер и выгружают­ся из него.

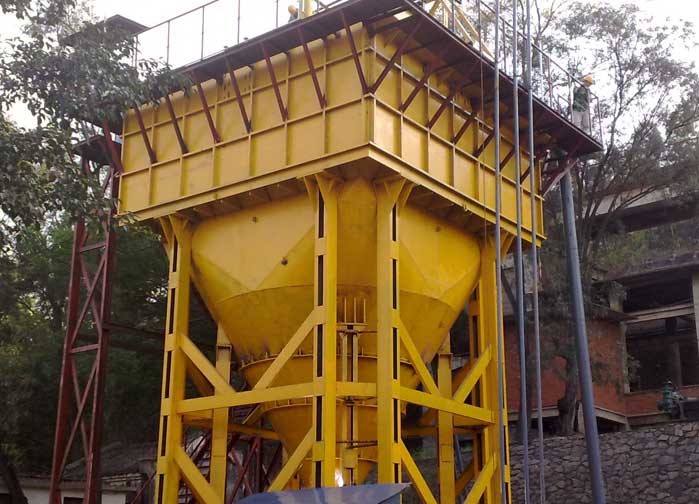

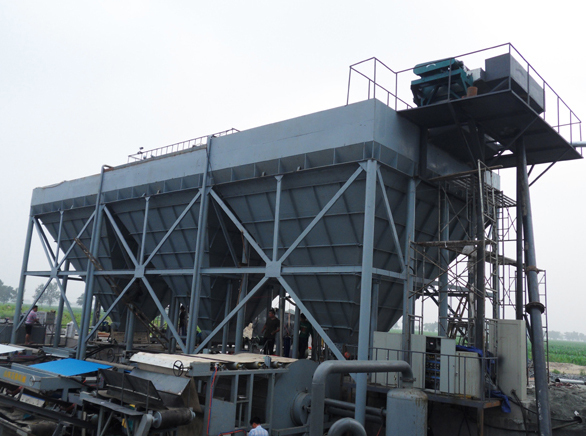

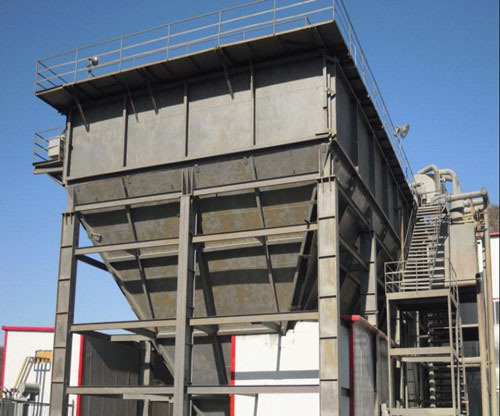

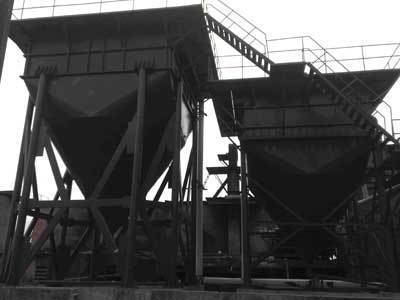

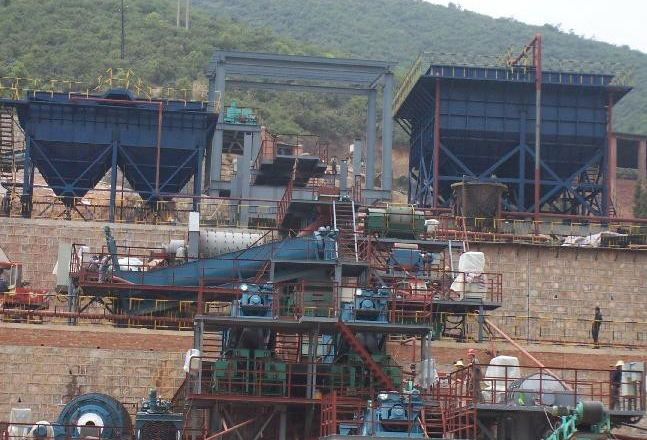

 51466ad6d70a9b0a0e5471a3917166d7.jpg201272111940577.jpgKMLZ-J斜板浓密机.jpgp0920130227zc009.jpg斜板7.jpg

Технические параметры

Пластинчатыйсгуститель типа XBNZ



Модель

Габаритные размеры(мм)

Объем

Масса

(площадь осаждения/угол наклона)

A

B

C

C1

C2

(м³)

(кг)

20/45°

3127

1550

3976

2270

/

3.9

2116

30/45°

3360

1880

4582

2900

/

7

2436

50/45°

4180

2220

5865

3620

1000

11.6

3632

100/45°

4922

2902

6636

2900

2900





20/55°

2860

1550

4200

2270

/

3.9

1611

30/55°

3159

1880

4823

2900



7



50/55°

3862

2218

6143

3620

1000

11.6

4128

100/55°

4588

2902

6916

4316

1000



6538



Пластинчатый сгуститель типаXBNY

Спецификация(внутренний диаметр м)

6

59

12

15

22

30

Площадь осаждения(м2)

180

270

450~750

700~1200

2200

3500



ООО «Яньтайский завод горного машиностроения Синьхай» подчиняется Яньтайской горной корпорации Синьхай. Компания была основана в 1993 году, и она в Китае является крупной, частной компанией со следующими услугами: инженерная консультация, экспериментальное исследование по обогащению руд, техническое проектирование, производство оборудования, монтаж и наладка оборудования, обучение работников и обязанность своевременного и качественного исполнения работ. Наша компания первая начала предоставлять комплектное обслуживание в Китае и до сих пор она является самой передовой компанией в этой области, и уже завершила более 400 генподрядов.
