Супер Длинные рабочий диапазон CSR Bluetooth V4.0 двойной режим модуль для вещания



FSC-BT909Является class1 двойного режима модуль Bluetooth (с br/EDR и Le поддержка одновременно). Он может передавать более 500 м с интегрированной антенной. При использовании внешнего штыревая антенна, расстояние может быть расширена более 2000 м. С AT + интерфейсы программирования, дизайнеры могут легко настроить их приложения с поддержкой различные профили Bluetooth, таких как A2DP, AVRCP, HFP/HSP, spp, HID, ГАТТ, и т. д.



FSC-BT909 основные моменты:

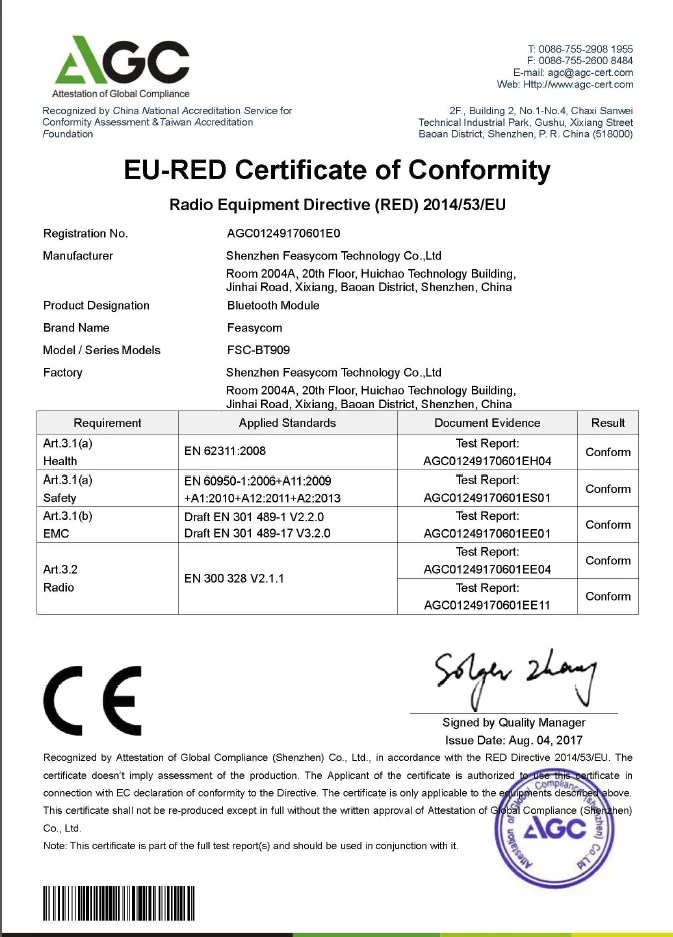

1. Чипсет: CSR8811, сертификат: fcc, ce, rohs
2. Максимальная Мощность передатчика: + 18.5 дБм, V4.0 Bluetooth двойной режим модуль
3. Класс 1, покрытие до 100 м (330ft). Размер продукта: 26.9*13*2.4
4. HFP + A2DP + AVRCP + spp + HID поддержки, оборудования и прошивки настройки принять
5. Встроенная антенна, внешняя антенна дополнительно
6. Применение: беспроводной динамик, аудио-передатчик, truewireless, shareme

Функция



* Полностью Bluetooth 4.0/3.0/2.1/2.0/1.2/1.1

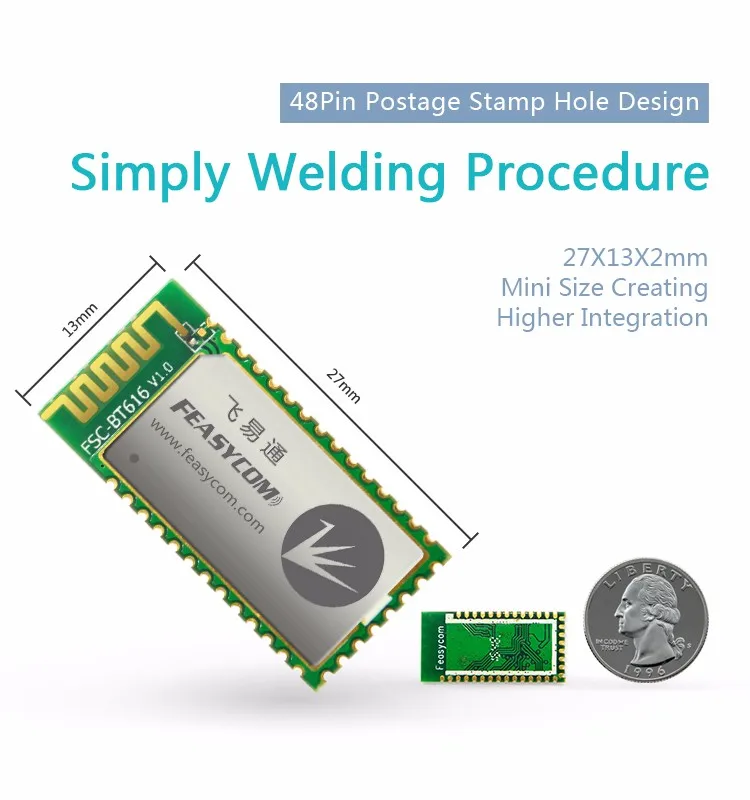

* Почтовая марка Размер: 13*26.9*2 мм

* Класс 1 (мощность до + 18dBm).

* Integrated керамические чип антенны или внешняя антенна (опционально).

* По умолчанию UART скорость передачи 115.2 кбит/с и может поддерживать от 1200bps до 921Kbps.

* UART, I2C, PCM/I2S, SPI, USB интерфейсы.

* Профили в том числе A2DP, AVRCP, HFP/HSP, spp, ГАТТ, и т. д.

* USB 2.0 на полной скорости устройства/хост/OTG контроллер.

* Поддержка сети

* MFi сертификации

* Соответствует rohs.

Применение



Bluetooth маршрутизатор, концентратор, шлюз

Замена кабеля

Точки продаж систем

Телеметрические устройств

Автомобильной инспекции и системы измерения

Промышленных устройств

Штрих-кодов и RFID сканеры

Маяк устройства

Беспроводные колонки

Домофон

Аналоговый и USB Multimedia ключей

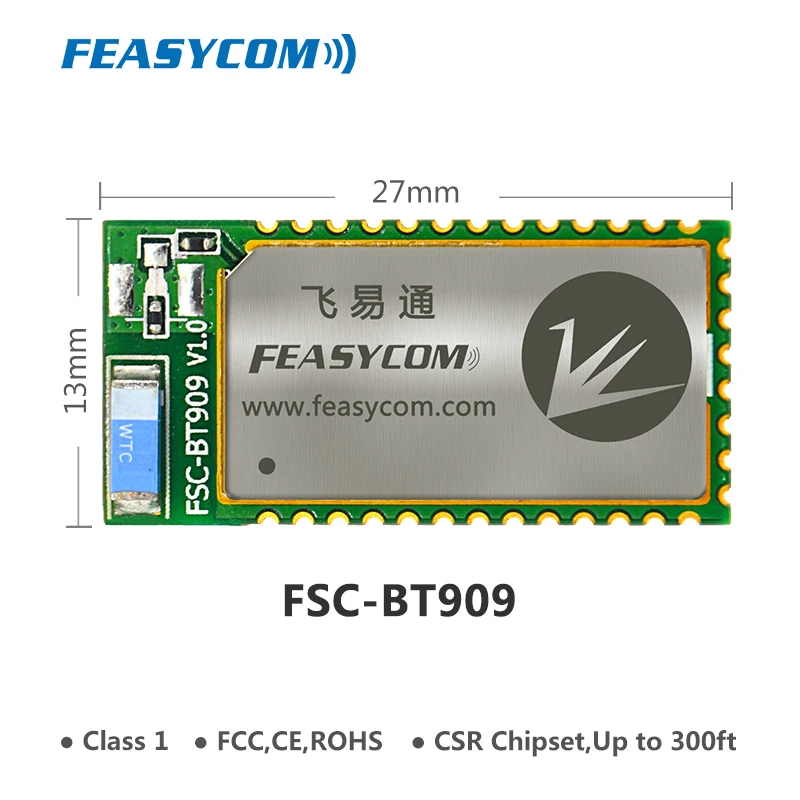

Feasycom FSC-BT909 данные:



Общие характеристики
Тип	BT4.0 двойной режим
Идентификатор продукта	FSC-BT909
Размеры	13 мм (Ш) x 26.9 мм (Д) х 2.4 мм (H) (допуск: ± 1 мм)
Спецификация Bluetooth	Bluetooth V4.0 (двойной режим)
Питания	3.3 Вольт постоянного тока
Выходная мощность	18.5 дБм (класс 1)
Чувствительность	-86dBm на 0.1% BER
Полоса частот	2.402 ГГц-2.480 ГГц ISM
Модуляции	8dpsk, DQPSK
Узкополосной Кристалл OSC	16 мГц
Прыжков и каналов	1600 хмель/сек, 1 мГц пространство канала, 79 каналов (BT 4.0 до 2 мГц пространство канала)
Входное сопротивление РФ	50 Ом
Антенна	Многослойные керамические антенны (Отложите внешний интерфейс антенны)
Интерфейс	Данные: UART (стандарт), I2C Аудио: PCM/I2S Другие: PIO, AIO, сенсорный датчик, ШИМ. USB 2.0
Профиль	SPP, ГАТТ (BLE) MFi, airsync, ancs, iBeacon, спрятанный
Температура	-40 °C до + 85 °C
Влажность	10% ~ 95% без конденсации
Окружающей среды	Соответствует rohs
Msl класс	Msl 3
ОУР класс	Модель человеческого тела: класс-2 Модель машины: class-b



FSC-BT909 блок-схема:











Вещи нужно знать для Bluetooth модулей:



1 что такое Bluetooth 4.0:

Bluetooth 4.0 состоит из Bluetooth базового (br)/повышенная скорость передачи данных (edr), высокая скорость (hs) и Low Energy (Le), Bluetooth 4.0 прикрывает Bluetooth 2.0, 2.1, версии 3.0. В настоящее время существует много устройств на базе Bluetooth 4.0, таких как Bluetooth наушники, колонки, транспортного средства электронного оборудования, БД, принтер, сканер штрих-кода, мобильные медицинские устройства, браслет, шагомер, и т. д.



2 что Bluetooth двойной режим модуль:

Bluetooth двойной режим модуль одного модуля Bluetooth решение со встроенным Bluetooth базового (br) /повышенная скорость передачи данных (edr)/Low Energy (Le) функций.



3, что есть BLE модуль:

BLE модуль одного модуля Bluetooth решение со встроенным Bluetooth Low Energy (Le) функция.



4 каковы Bluetooth двойной режим преимущества:

Существует два наиболее часто применяется Профили Bluetooth для общего передачи данных между интеллектуального устройства и Bluetooth периферийных устройств: BLE и spp.



В iOS, SPP доступна только после Bluetooth периферийных прошло MFi сертификации, в поле зрения высокой стоимости и сложный процесс MFi сертификации, BLE намного хорошо использовать. В Android лагерь, BLE поддерживается только на Android 4.3 и более поздних версий ОС Android, это приведет к серьезной системы проблемы фрагментации и сделать много устройств Android имеет плохой совместимости для BLE, так SPP имеет огромное преимущество для передачи данных в Android.



Таким образом, если один продукт необходимо Поддержка IOS и Android устройств одновременно, наш Bluetooth двойной режим модули являются лучшим выбором.

5, что есть расстояние передачи для Bluetooth модулей:

2 класс: 10 м 1 класс: 100 м



6 что такое скорость передачи для Classic Bluetooth модуль SPP и BLE 4.0

В идеальном состоянии:

SPP: около 80 Кбайт/с

BLE: около 8 Кбайт/с



(Примечание: когда начинается передачи аудио, скорость передачи для обоих типов будет уменьшена. Когда музыка на, BLE скорость передачи составляет около 1 ~ 2 Кбайт/с)



Введение компании:



Шэньчжэнь feasycom Technology co., ltd акцент на исследования и разработки IOT (Интернет вещей) продуктов, в том числе модулей Bluetooth, Wi-Fi и Lora Модули Bluetooth маяк, и т. д. с более чем 10 лет опыта в беспроводной связи, которые обеспечивают нам возможности для предоставления низкая-продукт риска развития, Сокращение системы интеграции стоимость и сокращения код настройки цикл к тысячам различных клиентов по всему миру.



Feasycom инженерно и дизайн услуги включают в себя:



SDK

Поддержка APP

Дизайн печатной платы

Развитию

Прошивки развития

Настройки глубины

Запроса сертификации

Под ключ производственных испытаний и производство



Наши продукты и услуги в основном применяются к автомобильной, точек продаж, домашней автоматизации, здравоохранения и техники, банковская вычислений, торговый бизнес, местоположение, освещения и многое другое.



Стремясь «сделать общение легко и свободно ", feasycom посвящена разрабатывать и высокое качество продукции, эффективные услуги клиентам, на сегодняшний день, и все дней, чтобы прийти.









Упаковка и доставка



1. материал доставка будет организована по DHL/UPS/FEDEX/TNT/EMS, обычно это занимает 3-7 рабочих дней

Чтобы прибыть в большинстве стран.



2. мы также можем помочь вам отправляем товар по воздуху линии, затем вы запрашиваете пакет от своего локального аэропорт, обычно это занимает около 2-7 дней.
