Портальный кран с четырьмя звеньями широко применяется для погрузки и разгрузки в портах и материале, передаваемых в dockyard и металлургической промышленности, основные структуры состоят из стальной рамы, подъемного механизма, люффингового механизма, механизм опорно-поворотного устройства, устройство для рассекателя подъемного механизма (захват, Рассекатель контейнеров и крюк и Электромагнит), Электрическое оборудование и другое необходимое оборудование для безопасности. Стальные конструкции включают стрелку и а-рамку, поворотную платформу и козловую рамку.

Стандарты: GB17495-1998 портовый портальный кран технические характеристики, GB6067-85 liftequipments спецификации безопасности, GB3811-2008 стандарты конструкции крана, ISO стандарты, FEM стандарты и JIS стандарты.

Этот портальный кран является мобильным, полностью вращающимся и четырехбарным комбинированным краном. Его руки и противовес сбалансированы. Есть 2 типа портальной рамы: цилиндр и четыре выдвижных устройства.



Портальный кран отличается от двух типов:

Один из них-портальный кран с одним звеном, а другой-портальный кран с четырьмя звеньями.

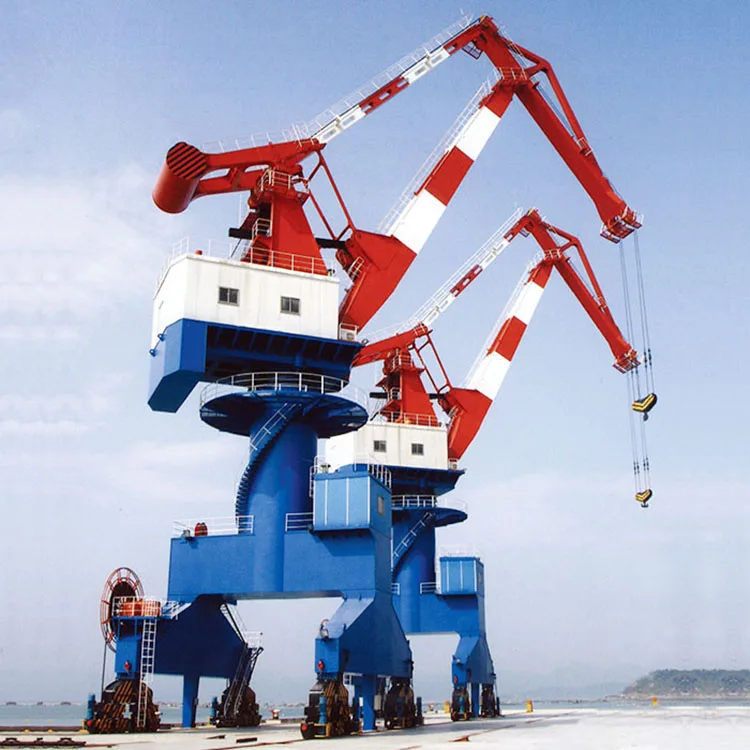

Четырехканальный Портальный Кран

Четырехканальный портальный кран широко применяется для погрузки и разгрузки в порту и материале, передавая в dockyard и металлургической промышленности, основные структуры являются компоседоной стальной рамой, подъемным механизмом, люффинговым механизмом, поворотным механизмом, передвижной механизм, устройство для рассекателя (захват, Рассекатель контейнеров, и крюк и Электрический дист), электрическое оборудование
И другое вспомогательное оборудование для безопасности.



Одноканальный Портальный Кран

Одноканальный Портальный Кран-это своего рода подъемная машина, особенно используемая в порту, гавани, причале, судостроительной верфи с небольшими инвестициями для погрузки и разгрузки передних фартуков контейнера, всякой всячины и сыпучих грузов. В его состав входят в основном следующие единицы: крепкая стальная рама крана, подъемный механизм, зажимной механизм, поворотный механизм, передвижной механизм.







Подробная информация о продукте





Технические параметры и схема структуры



Тип рычага с четырьмя стержнями
Грузоподъемность	16 t	25 t	40 t
Рабочий диапазон	30 м, 33 м, 35 м, 37 м	28 м, 30 м, 35 м, 36 м	30 м, 35 м, 39 м, 40 м, 43 м
Колесо Dis.	10,5 м, 12 м, 16 м	10,5 м, 12 м, 16 м	10,5 м, 12 м, 16 м
Скорость подъема	60 м/мин	55 м/мин	50 м/мин
Стреловой скорости	50 м/мин	50 м/мин	45 м/мин
Скорость вращения	1,0 ~ 1,5 об/мин	1,0 ~ 1,3 об/мин	1,0 ~ 1,2 об/мин
Скорость движения	26 м/мин	26 м/мин	26 м/мин



Одномачтовый подъемный платформ типа
Грузоподъемность	40 t	45 t
Рабочий диапазон	11 ~ 30 м, 12 ~ 35 м	12 ~ 35 м, 13 ~ 28 м
Колесо Dis.	10,5 м, 16 м	10,5 м, 16 м
Скорость подъема	25 м/мин	25 м/мин
Стреловой скорости	25 м/мин	25 м/мин
Скорость вращения	0,8 ~ 1,0 об/мин	0,8 ~ 1,0 об/мин
Скорость движения	26 м/мин	26 м/мин



Одноканальный Портальный Кран

Особенности

1. ускорил оборот и работу погрузки и разгрузки.
2. Высокая эффективность работы, компактная рама,
3. спокойное движение, комфортная работа, безопасность и надежность.
4. Удобство обслуживания, хороший внешний вид и так далее
5. Привод крана: IP54 или IP44, уровень F изоляции
6. Особенно подходит для подъема порта.
8. разработан в соответствии с вашим запросом.



Применение

Четырехзвенный портальный кран для судостроительной верфи-это своего рода подъемная машина, особенно используемая в порте, с небольшими инвестициями и выгодами для погрузки и разгрузки передних фартуков контейнера, всякой всячины и насыпных грузов, также используется для материальной передачи dockyard, судостроения и ремонта двора, металлургической промышленности.



Предохранительное устройство

Чтобы гарантировать нормальную работу крана и избежать личных потерь и механических повреждений, мы предоставляем предохранительное устройство не только электрические защитные устройства или сигнальный звонок, но и другое оборудование следующим образом:

♦ Срабатывающие от перегрузки концевой выключатель
♦ Резиновые Буферы
♦ Электрический защитные устройства
♦ Система аварийной остановки
♦ Функция защиты от низкого напряжения
♦ Система защиты от перегрузки по току
♦ Срабатывающие от железнодорожного крепления
♦ Устройство ограничения высоты подъема
