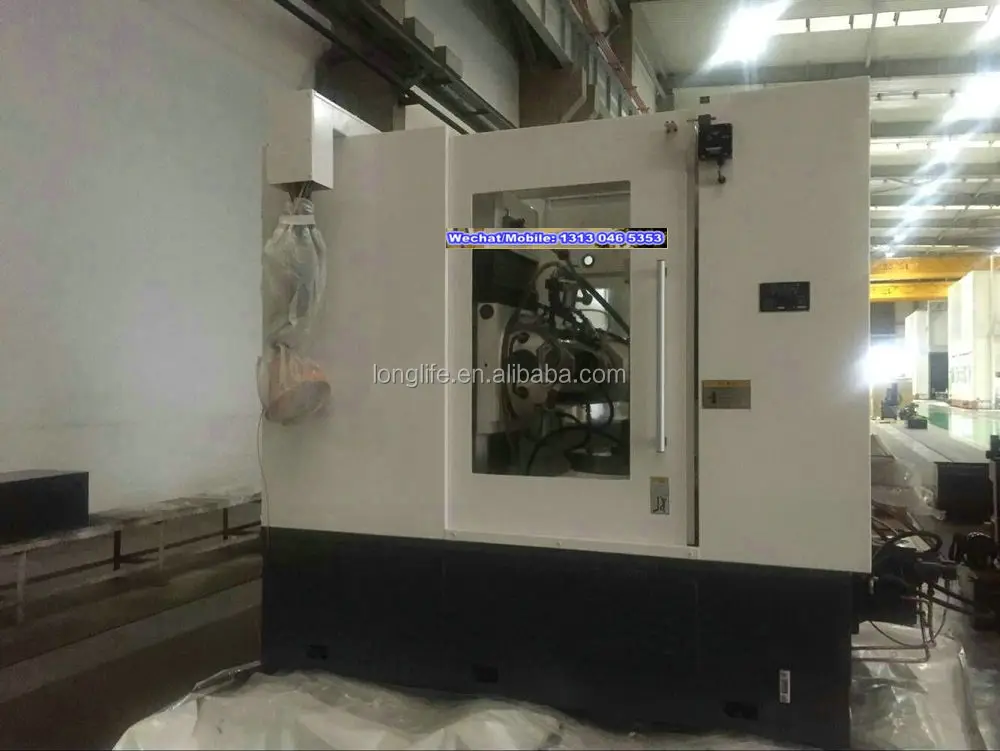

YKX3120A 4 оси Зубофрезерный станок с ЧПУ/фрезерный ЧПУ зубчатой передачей
- Категории: Gear Cutting Machines >>>
- Поставщик: Dalian,Longlife,Machinery,Import,And,Export,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики
YKX3132A 4 оси ЧПУ станок, Зубофрезерный станок
Рекомендуется зубофрезерование
YX3132CNC5(Ø320mm) 5/6-axis CNC Зубофрезерный станок
Основные функции
Такая машина для фрезерования зубчатой передачи с ЧПУ имеет следующие особенности:
1. Радиальная подача (ось X), осевая подача (ось Z), перемещение варочной поверхности (ось Y) непосредственно контролируются серводвигателями переменного тока самостоятельно, таким образом, показывая в кричащей цепи передачи, хорошая жесткость передачи и высокая точность передачи.
Ось управления (ось W) механизм дифференциального привода приводится в действие серводвигателем без необходимости дифференциального изменения передач, таким образом полностью изменяя режим обычного устройства и упрощая структуру механического привода.
2. Основной привод передается от двигателя с частотным управлением, позволяет шпинделю работать с бесступенчатой скоростью в диапазоне от 150 до 600 об/мин и со скоростью резки в диапазоне от 70 до 120 м/мин. Главный приводной двигатель имеет мощность 11 кВт, достаточную для сверхмощной резки и высокой Федерации многостартовой варочной панели.
3. Основная направляющая пара имеет прямоугольную форму с большой плоской поверхностью и покрыта тефлоновым покрытием. Привод передается с помощью шариковых винтов, благодаря чему обеспечивается хорошая жесткость передачи, высокая грузоподъемность и Высокая Прямолинейность движения. Лучевой артерии быстрая скорость до 2,4 м/мин. И осевая быстрая скорость до 4 м/мин.
Основные технические данные
|
Технические характеристики |
Блок |
YKX3120A фрезерный станок с ЧПУ |
|
Мм |
6 |
|
|
Мм |
Ø200 |
|
|
Макс. Угол спирали для резки |
° |
± 45 |
|
Макс. Диаметр варочной панели. Для установки |
Мм |
170 |
|
Максимальная длина варочной панели для установки |
Мм |
220 |
|
Макс. Осевой сдвиг варочной панели |
Мм |
180 |
|
Dia. of arbors for hobs |
Мм |
27,32,40 |
|
Коническое отверстие шпинделя для варочной панели |
|
SK/50 |
|
Горизонтальное расстояние от центра варочной панели до центра рабочего стола |
Мм |
60 ~ 300 |
|
Вертикальное расстояние от центра варочной панели до рабочей поверхности стола |
Мм |
210 ~ 560 |
|
Расстояние от центра склада до рабочей поверхности |
Мм |
320 ~ 680 |
|
Рабочий стол диам. |
Мм |
250 |
|
Рабочий стол диаметр отверстия. |
Мм |
140 |
|
Расстояние от поверхности рабочего стола до нижней части машинной кровати |
Мм |
1100 |
|
Варочная поверхность Скорость вращения шпинделя |
Об/мин |
700 (бесступенчатое) |
|
Ось federate range (z-ось) |
Мм/мин |
1 ~ 1000 |
|
Скорость быстрого перемещения по оси (ось Z) |
Мм/мин |
1000 ~ 2400 |
|
Радиальные соединения (ось X) |
Мм/мин |
2 ~ 1000 |
|
Скорость быстрого перемещения по оси (ось X) |
Мм/мин |
1000 ~ 4000 |
|
Касательный скоростей перемещения |
Мм/мин |
960 |
|
Максимальная скорость рабочего стола |
Об/мин |
30 |
|
Поворотная скорость направляющей головки варочной панели |
°/S |
0,9 |
|
Общее энергопотребление |
КВт |
Соответствую. 35 |
|
Мощность главного двигателя (b-ось) |
КВт |
11 |
|
Серводвигатель переменного тока для осевой подачи (ось Z) |
КВт |
4 |
|
Серводвигатель переменного тока для радиальной подачи (ось X) |
КВт |
4 |
|
Серводвигатель переменного тока для рабочего стола |
КВт |
7 |
|
Серводвигатель для варочной панели (ось Y) |
КВт |
1,8 |
|
Размер машины |
Мм |
2890x2100x2620 |
|
Вес машины |
Сом |
Соответствую. 10000 |
|
CNC система |
|
Fanuc 0i + EGB |
Бесплатная Std аксессуары
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
|
S.n |
Название |
Обратите внимание |
|
1 |
Варочная панель (ø27 мм, Ø32 мм) |
1 шт./размер |
|
2 |
Инструменты для установки и регулировки |
|
|
3 |
Мертвой точке |
|
|
4 |
Инструкции по эксплуатации на английском языке |
1 комплект |
