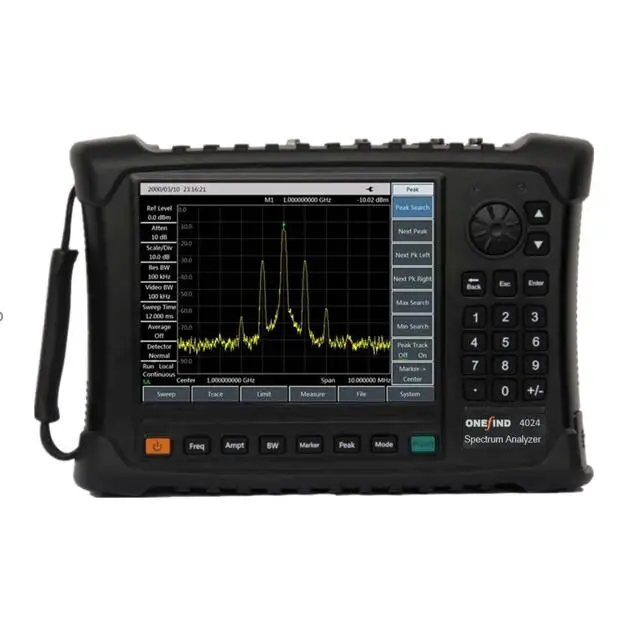

W & F onefind WF4024F 9 кГц-32 ГГц крышка 20 МГц-30 Частотный диапазон ручной анализатор спектра

Модель

4024A/B/C/D/E/F/G

Частотный диапазон

4024A:9 кГц ~ 4 ГГц 4024B:9 кГц ~ 6,5 ГГц

4024C:9 кГц ~ 9 ГГц 4024D:9 кГц ~ 20 ГГц

4024E:9 кГц ~ 26,5 ГГц4024F:9 кГц ~ 32 ГГц

4024 г: 9 кГц ~ 44 ГГц разрешение настройки: 1 Гц

Опорной частоты

Частота: 10 МГц старение: ± 0.5ppm/год

Начальная точность частоты: ± 0.3ppm

Стабильность температуры: ± 0.1ppm(-10 ~ 50 ℃, относительная к 25 ℃)

Время развертки

Диапазон: 10 мкс ~ 600 с (нулевой диапазон)

Точность: ± 2.00% (нулевой диапазон)

Частота точность считывания

± (Частотный диапазон × Частотный диапазон + 2% × диапазон + 10% ×

Разрешение пропускной способностью)

Частотный диапазон

Диапазон: 100 Гц ~ верхний предел частоты соответствующей модели или 0 Гц

Точность: ± 2.0%

Разрешение пропускная способность

1 Гц ~ 10 МГц (1-3 раза шагового режима)

Ширина полосы видеочастот

1 Гц ~ 10 МГц (1-3 раза шагового режима)

Фазный шум SSB (переноска 1 ГГц)

4024A/B/C:

≤-108dBc/Hz @ Смещение частоты 10 кГц

≤-112dBc/Hz @ Смещение частоты 100 кГц

≤-118dBc/Hz @ Смещение частоты 1 МГц

≤-129dBc/Hz @ частота

Офсетная печать 10 МГц

4024D/E/F/G:

≤-102dBc/Hz @ частота смещения 10 кГц

≤-106dBc/Hz @ Смещение частоты 100 кГц

≤-111dBc/Hz @ Смещение частоты 1 МГц

≤-123dBc/Hz @ частота

Офсетная печать 10 МГц

Отображаемый средний уровень шума

Предусиленное выключение:

≤-138dBm(10 МГц ~ 20 ГГц) ≤-135dBm(20 ГГц ~ 32 ГГц)

≤-127dBm(32 ГГц ~ 40 ГГц)

Предварительный усилитель:

≤-157dBm(10 МГц ~ 20 ГГц) ≤-154dBm(20 ГГц ~ 32 ГГц)

≤-148dBm(32 ГГц ~ 40 ГГц)

Оставшихся

4024A/B/C: предусиленное выключение:

≤-82dBm(10 МГц ~ 9 ГГц)

Предварительный усилитель:

≤-95dBm(10 МГц ~ 9 ГГц)

(Исключительная частота: 3200 МГц)

4024D/E/F/G: предусиленное выключение:

≤-90dBm(10 МГц ~ 13 ГГц)

≤-85dBm (13 ГГц ~ 20 ГГц)

≤-80 дБм (20 ГГц ~ 44 ГГц)

≤-100 дБм (10 МГц ~ 32 ГГц)

≤-95dBm (32 ГГц ~ 44 ГГц) (исключительная частота: 3200 МГц)

Во-вторых коэффициент гармонических искажений

<-60 дбк (затухание 0 дБ, -30 дБм Входной сигнал)

Абсолютная точность амплитуды (20 ℃ ~ 30 ℃, 30 минут

Подогрева)

± 1,8 дБ (10 МГц ~ 13 ГГц)

± 2,3 дБ (13 ГГц ~ 40 ГГц)

Вход оптический аттенюатор

4024A/B/C:

Диапазон затухания: 0 дБ ~ 30 дБ, 5 дБ шаговый

4024D/E/F/G:

Диапазон затухания: 0 дБ ~ 50 дБ, 10 дБ шаговый

Максимальная продолжительная вход

4024A/B/C:

+ 27 дБм пиковый типичный (≥ 10 дБ затухание)

+ 20dBm пик типичный (<10 дБ

Затухание)

4024D/E/F/G:

+ 30 дБм пик типичный (≥ 10 дБ затухание)

+ 23dBm пик типичный (<10 дБ

Затухание)

+ 10dBm пик типичный (пред-амп

ON)

+ 13dBm пик типичный (пред-амп

ON)

Контрольный уровень

Диапазон: -120dBm ~ + 30dBm

Погрешность преобразования: ± 1,20 дБ

Питание от аккумулятора

4024A/B/C: около 3h

4024D/E/F/G: около 2,5 h

Измерение

314 мм (Ш) × 218 мм (В) × 91 мм (D) (без ручки, подставки)

338 мм (Ш) × 218 мм (В) × 100 мм (Д) (включая ручку, подставку)

Вес

4024A/B/C: около 4,5 кг

4024D/E/F/G: около 5 кг

Рабочая температура

-10 ℃ ~ + 50 ℃

Температура хранения

-40 ℃ ~ + 70 ℃

Электромагнитное

Совместимость

Соответствует требованиям GJB3947A-2009 3.9.1

Потребляемая мощность

4024A/B/C: ≤ 25 Вт

4024D/E/F/G:≤ 30W

Тест интерфейса

4024A/B/C/D/E: разъем типа N (Гнездовой)

4024F/G: 2,4 мм разъем (папа)

Другие интерфейсы

10 МГц контрольный вход/выход: BNC Гнездовой разъем внешний пусковой Вход: BNC Гнездовой разъем

Если выход: BNC Гнездовой разъем

GPS антенна Вход: BNC разъем
