LОчень полезен с большими или неудобными в форме проводниками или в местах с ограниченным доступом
LНет опасности от вторичной открытой схемы
LНе поврежден при больших перегрузках
LНе навязчивый, не тянет мощность от основной

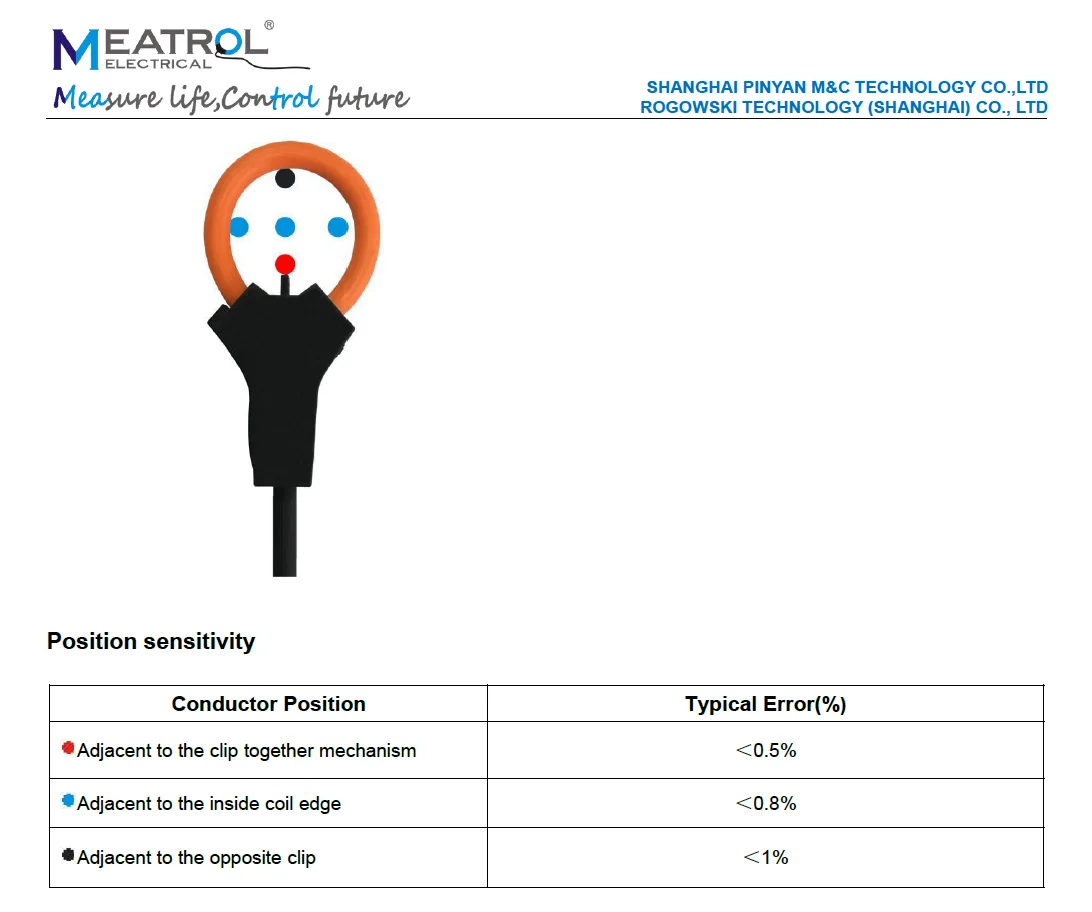

LИзмерение однородности в любом положении проводника внутри катушки
LОтличная степень отторжения к внешнему токовому проводнику
Характеристика

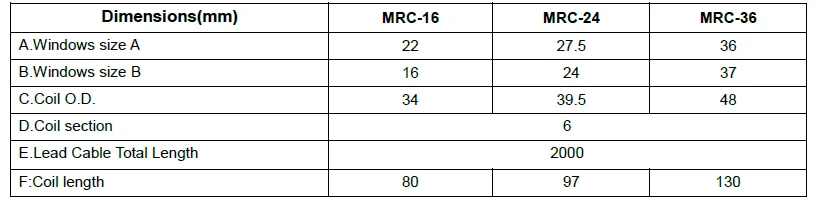

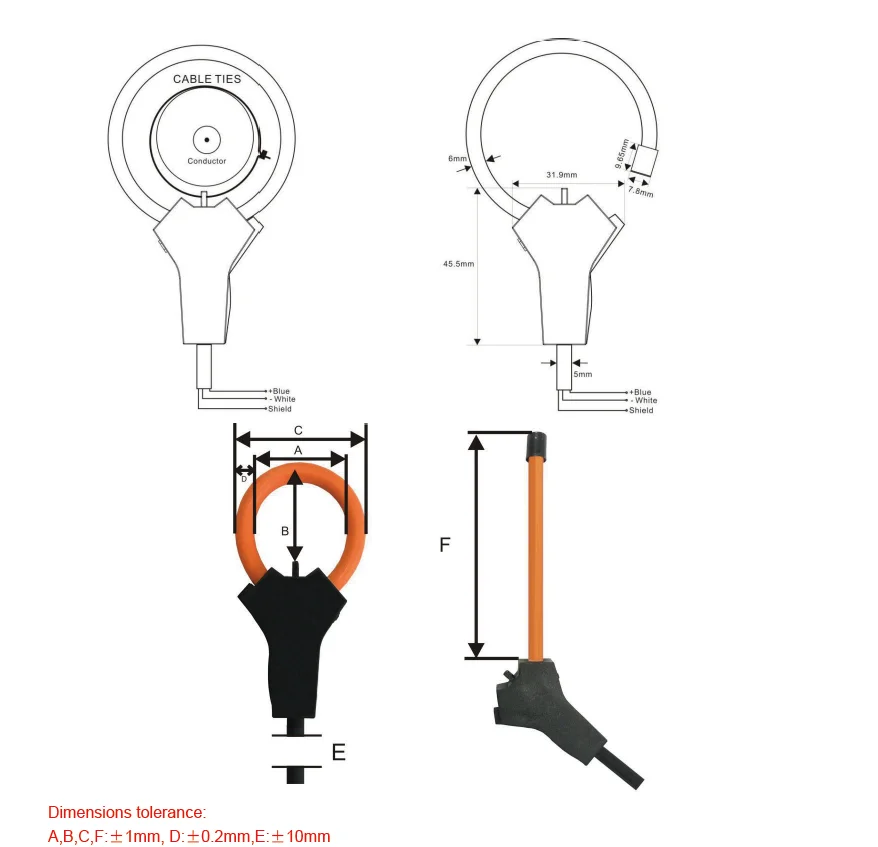

MRC-это мини-гибкий преобразователь тока на основе Роговского принципа, особенно соответствующий для измерения в сочетании с портативными устройствами. MRC катушки доступны в различных размерах и могут быть поставлены согласно клиенту'S дизайн, поэтому они могут быть использованы во всех тех применениях, в которых традиционные преобразователи не подходят из-за своих размеров и/или веса.
Благодаря своим специфическим особенностям, гибкая Катушка Роговского является чрезвычайно удобным решением для измерения тока и может быть использована в нескольких случаях, когда традиционный преобразователь тока не является достаточным решением.
Катушка MRC снабжена щитом от воздействия внешних магнитных полей, поэтому она дает Стабильное измерение от низких токов до сот ка. Катушки Роговского должны быть подключены к электронному интегратору на 90 °Компенсация сдвига фазы и выравнивание частоты. Наши din-рейки и панельные измерители могут соединить катушки Rogowski напрямую без необходимости внешних интеграторов. Это преимущество, потому что нет внешних боксов или любого источника питания с последовательной простоты в использовании. Особенности рулонов Rogowski в сочетании с чрезвычайно гибким входным программированием наших портативных счетчиков позволяют выполнять измерения всеми приложениями.
Что такое катушка роговски?
Катушки Rogowski были использованы для обнаружения и измерения электрических токов в течение многих лет. Они основаны на простойПринцип: катушка с воздушным сердечником размещается вокруг проводника тороидальным образом и магнитное поле, произведенное по току индукцииНапряжение в катушке. Выходное напряжение пропорционально скорости изменения тока. Это напряжение интегрировано, тем самым производяВыход пропорциональный току.
С помощью прецизионных методов намотки, особенно разработанных для этой цели, катушки производятся так, чтобы их выход не былПод воздействием положения проводника внутри тороида, и для отклонения помех от внешних магнитных полей, вызванных, дляПример, от окружающих проводников. В основном, система измерения тока катушки Роговского состоит из комбинации катушки и кондиционерной электроники.Датчики тока катушки Rogowski используются для измерения переменного тока.
Они могут быть использованы в похожих условиях с трансформаторами тока, но для многих применений они имеют значительные преимущества:
•Широкий динамический диапазон.
•Высокая линейность.
•Очень полезен с большими размерами или проводниками неудобной формы или в местах с ограниченным доступом. Благодаря конструкции без жесткогоЯдро, катушка может быть легко изготовлена в соответствии с приложением или в доступном месте.
•В отличие от традиционных преобразователей тока, нет опасности от секонд-экранов с открытой схемой.
•Они не могут быть повреждены от больших перегрузок.
•Они не навязчивы. Они не черпают питание от основной цепи, несущей измеряемый ток.
•Они также легкие и в некоторых случаях достаточно легкие, чтобы быть подвешенными на измеряемом проводнике.
Преобразователь не измеряет прямые токи, но, в отличие от трансформатора тока, он может осуществлять точные измерения переменного токаКомпонент, даже если существует большой накладной компонент постоянного тока, так как нет железного сердечника, вызывающего насыщенность. Эта функцияОсобенно полезна для измерения пульсационных токов, например в системах зарядки аккумулятора.
Для того чтобы гарантировать безопасную работу преобразователя и быть в состоянии правильно использовать все функции и функции, пожалуйста, прочитайте эти инструкции тщательно! Безопасная работа может быть гарантирована только если Преобразователь используется в целях, которые он был разработан для и в пределах технических спецификаций. Убедитесь, что вы получите актуальную техническую информацию, которая может быть указана в последней соответствующей таблице данных В соответствии сWww.rogowski.cn
Внимание! Риск опасности
Отсутствие предупреждения может привести к тяжелым повреждениям и/или повредить!
Электрический измерительный датчик может быть установлен и введен в действие только квалифицированным персоналом, который прошел соответствующую подготовку, при установке и эксплуатации преобразователя и любого электрического проводника должны быть выполнены соответствующие национальные правила. Преобразователь должен использоваться в электрическом/электронном оборудовании в соответствии с применимыми стандартами и требованиями безопасности и в соответствии со всемиLИнструкции производителей ated систем и компонентов.
Внимание! Риск электрического удара
При работе преобразователя некоторые части модуля могут нести опасное напряжение в режиме реального времени (e.g. Основной проводника). Пользователь должен принять все необходимые меры для защиты от электрического удара. Преобразователь представляет собой встроенное устройство, содержащее проводящие детали, которые не должны быть доступны после установки. Защитный Может потребоваться ограждение или дополнительный изоляционный барьер. Установка и техническое обслуживание должны быть произведены с отключением основного источника питания, за исключением случаев, когда в системе или в близком расстоянии от нее нет опасных частей, а также если применимые национальные правила полностью Замечены.
Безопасная и безотказная работа этого преобразователя может быть гарантирована только в том случае, если транспортировка, хранение и установка выполнены Правильно, а эксплуатация и техническое обслуживание производятся с осторожностью.
WARING!
Не напрягайте катушку, применяя какую-либо механическую силу (ie.tw isting, pumpturing, чрезмерное давление, тугой изгиб и т. д.), которая значительно снижает точность устройства.
