4:1 ультрамаленькие изолированные и стабилизированные источники питания постоянного

Описание и отзывы

Характеристики

S_S-1 Вт

5V входDC / DC модуль питания 12VDC 83mA 1W выход



Однорядная упаковка (SIP) или двухрядная упаковка (DIP)

Размер: 11,6*6,0*10,0 мм

Напряжение изоляции: 1500VDC (3000VDC с "H") 0.5mA 1 минуту

Температура хранения:-40 ℃-+ 125℃

Температура корпуса: высококачественный огнестойкий пластиковый корпус (UL94-V0); Пластиковой оболочке

Среднее время между сбоями (MTBF):2000000h

Рабочая температура:-40 ℃-+ 85℃

Максимальная рабочая температура: 85 ℃ , В зависимости от температуры:10%-90%



Особенности:

Изоляция входного/выходного напряжения корпуса:

1500VDC 0.5mA 1 минуту



Выходная пульсация (полоса пропускания 20 МГц): 80 mvp-p Max

Выходной шум (полоса пропускания 20 МГц): 100 mvp-p Max

Выходное напряжение:+ 12VDC±4%

Выходной ток:+ 0.083A Max

Эффективность: 75% мин



Входное напряжение:+ 5VDC± 4%



Входная Характеристика: встроенный, выходной фильтр



Частота переключателя: 80 кГц ~ 150 кГц



Модуль питания	Входное напряжение (V)	Выход (Vo ± 2%)	Максимальный выходной ток (мА)	Эффективность	Напряжение изоляции (форма упаковки)	Сертификация
S05(H)S05-1W	+ 5VDC± 5%	5	200	≥72%	1500(SIP)/3000(SIP)	По ограничению на использование опасных материалов в производстве
S05(H)S12-1W		12	83	≥75%	1500(SIP)/3000(SIP)
S05(H)S24-1W		24	42	≥ 78%	1500(SIP)/3000(SIP)
SC05S05-1W		5	200	≥ 72%	1500(SIP)
SC05S12-1W		12	83	≥ 75%	1500(SIP)
SC05S24-1W		24	42	≥ 78%	1500(SIP)
S(D)05D05-1W		± 5	± 100	≥ 72%	1500VDC(SIP/DIP)
S(D)05D12-1W		± 12	± 41	≥ 75%	1500VDC(SIP/DIP)
S05TD0505-1W		Vo1:5/Vo2:5	Io1:100/Io2:100	≥ 75%	1500VDC(SIP)
S05HD05-1W		± 5	± 100	≥ 72%	3000(SIP)
S05HD12-1W		± 12	± 41	≥ 75%	3000(SIP)
D05(H)S05-1W		5	200	≥ 72%	1500(DIP)/3000(DIP)
D05(H)S12-1W		12	83	≥ 75%	1500(DIP)/3000(DIP)
D05(H)S24-1W		24	42	≥ 78%	1500(DIP)/3000(DIP)



Относительную силовой модуль

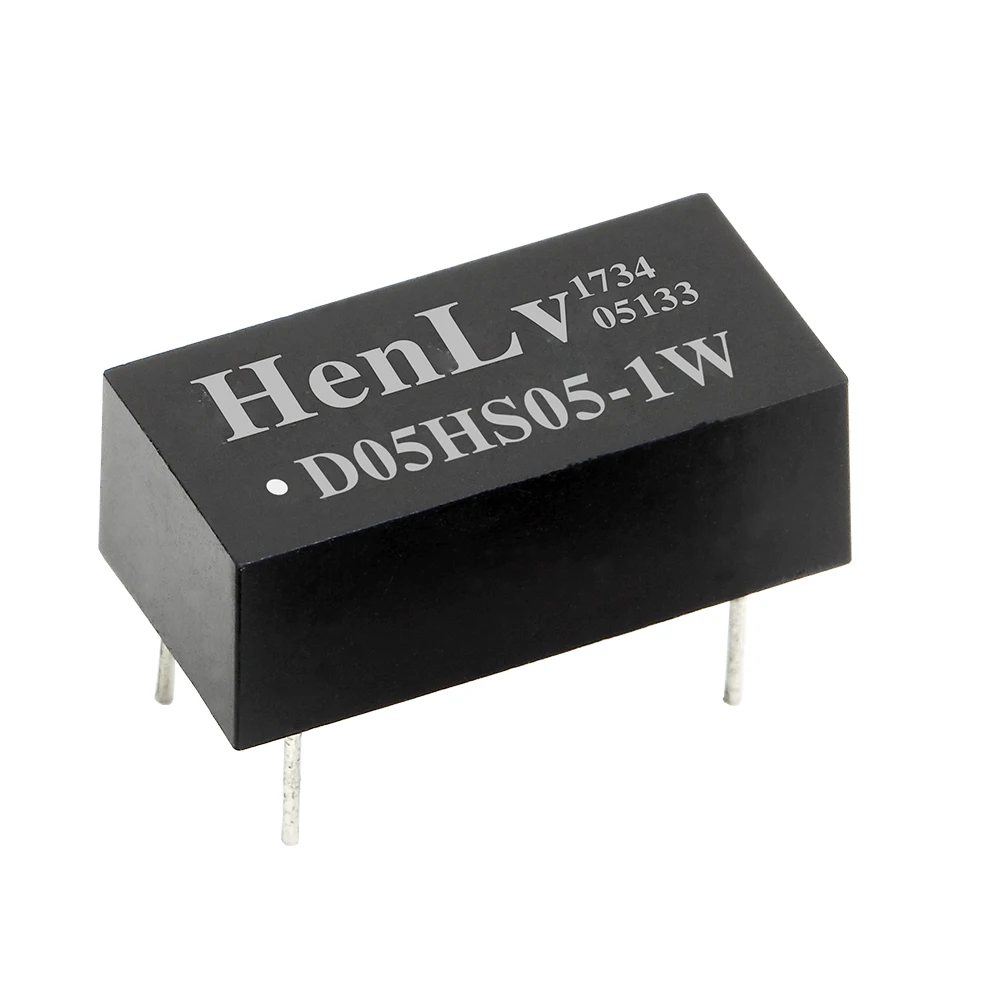

D05(H)S05-1W
