* Эта модель производится в соответствии с китайскими национальными стандартами GB и международными стандартами IEC. * Он использует масло в качестве основного изоляционного средства трансформатора и полагается на масло в качестве охлаждающей среды, такой как масло-погруженное естественное охлаждение, масляное воздушное охлаждение, масляное водяное охлаждение и принудительная циркуляция масла и т. Д. * Основные компоненты: железный сердечник, обмотка, топливный бак, масляная подушка, дыхательный аппарат, Взрывозащищенная трубка (клапан сброса давления), радиатор, изоляционный корпус, переключатель крана, газовое реле, термометр, очиститель масла и т. Д. * Широко используется в высотных зданиях, коммерческих центрах, метро, аэропортах, станциях, промышленных и горнодобывающих предприятиях, буровых платформах и нефтедобывающих платформах; Особенно подходит для использования в легковоспламеняющихся, взрывоопасных и других жестких условий.

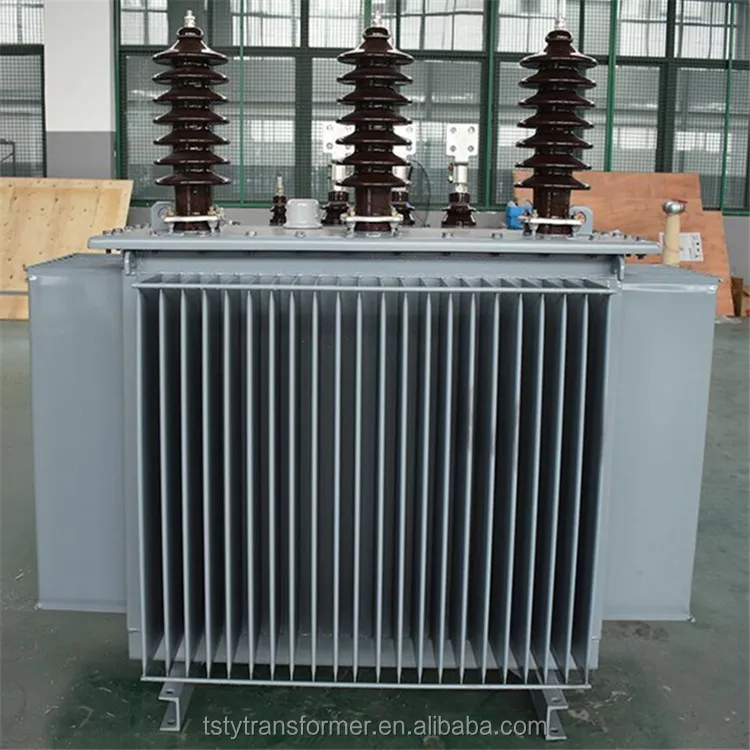

Характеристики продукта: Серия S11 полностью герметичный масляный силовой трансформатор, разработанный и произведенный компанией, имеет преимущества низкой потери, низкого шума и высокой эффективности, которые могут достичь хороших энергосберегающих эффектов и уменьшить загрязнение окружающей среды. По сравнению с обычными масляными трансформаторами, полностью герметичные Трансформаторы устраняют масляный консерватор. Изменение объема масла автоматически регулируется и компенсируется эластичностью гофрированного листа гофрированного масляного бака. Трансформатор изолирован от воздуха для предотвращения и замедления износа масла и изоляции старения, чтобы повысить эксплуатационную надежность и поддерживать нормальную работу без обслуживания.
1. Сердечник трансформатора ламинирован импортными холоднокатаными листами из кремниевой стали, что значительно снижает потери без нагрузки и ток без нагрузки. Ядро связано, чтобы обеспечить герметичность ядра и уменьшить шум. 2. Высоковольтные и низковольтные обмотки изготовлены из бескислородной меди, а низковольтные обмотки 500 ква и ниже имеют двухслойную цилиндрическую структуру. 630kVA и выше принимает двойную спираль или четыре спирали структуры, Высоковольтная обмотка принимает многослойную цилиндрическую структуру. 3. Группа подключения трансформатора использует Dyn11 для уменьшения влияния гармоник на электросети и улучшения качества источника питания. 4. Трансформатор является полностью герметичной структурой, которая продлевает срок службы, не требует висячих ядер и технического обслуживания. 5. Измеренное значение шума ниже стандартного. После того, как эта серия трансформаторов была транспортирована нормально, соответствующие части могут быть установлены без проверки ядра, и они могут быть введены в эксплуатацию, как только тест приемки будет квалифицирован.
Стандарт продукта: GB 1094 силовой трансформатор GB/T 15164 масляный силовой трансформатор направляющая нагрузки GB/T 6451 трехфазный масляный силовой трансформатор Технические параметры и требования GB 2536 трансформаторного масла GB 311,1 изоляция координации высоковольтной передачи питания и трансформации оборудования GB 10237 уровень изоляции силового трансформатора и воздушный зазор внешней изоляции в тесте изоляции DL/T 572 правила работы трансформатора
Применимая Окружающая среда: 1. Высокая температура окружающей среды: + 40 ℃ 2. Низкая температура окружающей среды: -25 ℃ 3. Высота: <1000 м 4. Среднемесячная Относительная влажность: 90% (20 ℃) 5. Место установки: Установите в месте, где нет огня, опасности взрыва, серьезных загрязнений, химической коррозии и сильной вибрации, в помещении или на открытом воздухе.
Модель значение:
Технические параметры:
Технические параметры для трансформаторов S11 серии 6kv - 11kv без нагрузки
Номинальная мощность (кВА)
Напряжение комбинации
Группа соединения символ
Без потери нагрузки R(W)
Потеря нагрузки R(W)
Сопротивление напряжения (%)
Ток без нагрузки (%)
Д * Ш * В (мм)
Вес активных частей (кг) * вес масла (кг)
Общий вес (кг)
Высокое напряжение (кВ)
Диапазон резьбы высокого напряжения
Низкое напряжение (кВ)
30
6 6,3 10 10,5 11
± 5% ± 2x2,5%
0,4
Dyn11 Yzn11 Yyn0
100
630/600
4
2,8
980*735*1145
178*78
355
50
130
910/870
2,5
1017*758*1205
240*92
415
63
150
1090/1040
2,4
1035*785*1285
285*105
505
80
180
1310/1250
2,2
1065*800*1290
330*110
540
100
200
1580/1500
2,1
1072*820*1305
345*116
590
125
240
1890/1800
2
1155*1105*1310
415*135
705
160
280
2310/2200
1,9
1235*850*1535
485*135
835
200
340
2730/2600
1,8
1282*860*1557
582*168
965
250
400
3200/3050
1,7
1310*940*1605
695*210
1135
315
480
3830/3650
1,6
1465*1120*1915
855*255
1520
400
570
4520/4300
1,5
1440*1165*1725
950*295
1590
500
680
5410/5150
1,4
1510*1250*1845
1150*320
1905
630
810
6200
4,5
1,3
1650*1140*1920
1500*435
2015
800
980
7500
1,2
2125*1175*2315
1910*760
3510
1000
1150
10300
1,1
2150*1380*2570
2125*880
3850
1250
1360
12000
1
2355*1485*2570
2605*960
4610
1600
1640
14500
0,9
2335*1750*2630
3125*1150
5420
2000
1940
18300
5
0,4
1940*1400*1700
2420*780
4200
2500
2290
21200
0,4
2050*1480*1800
2560*780
4680
Примечание: 1. Размеры и вес могут изменяться по мере необходимости. Данные в двух таблицах подпадают под Заводские документы.
2. Для трансформаторов с номинальной мощностью 500 ква и ниже значение потери нагрузки выше диагональной линии в таблице относится к группе подключения Dyn11 или Yzn11, И значение потери нагрузки ниже диагональной линии относится к группе подключения Yyn0.
3. Когда средняя скорость нагрузки трансформатора составляет от 35% до 40%, самая высокая эффективность работы может быть получена с помощью значения потери в таблице.
Производственный поток
Низковольтная область обмотки фольги:
Чехол для хранения площадь:
Катушка установки:
Сборки:
Проверка:
Упаковка & Доставка
Послепродажное обслуживание
1. Наша компания предоставляет вам дизайн проекта и дизайн процессаИ проектирует и производит продукцию в соответствии с вашим планом покупки оборудования и конкретными потребностями. И обучить технический и рабочий персонал для вас.
2. Недавно приобретенные продукты предоставляются с помощью онлайн для установки и отладки. Продукты находятся в системе пожизненного обслуживания. Если проблемы возникают при нормальном использовании, мы предоставим решения в течение одного рабочего дня после получения отзывов пользователя. Мы постараемся сделать все возможное, чтобы получить продукт и работать как можно скорее. И регулярные визиты профессиональных техников для обеспечения долгосрочного, безопасного и надежного использования нашей продукции.
3. Мы используем качественные Аутентичные материалы, процесс и производство в строгом соответствииС ISO9001:2000 международным управлением качеством, чтобы обеспечить качество совершенства и плавную установку!
