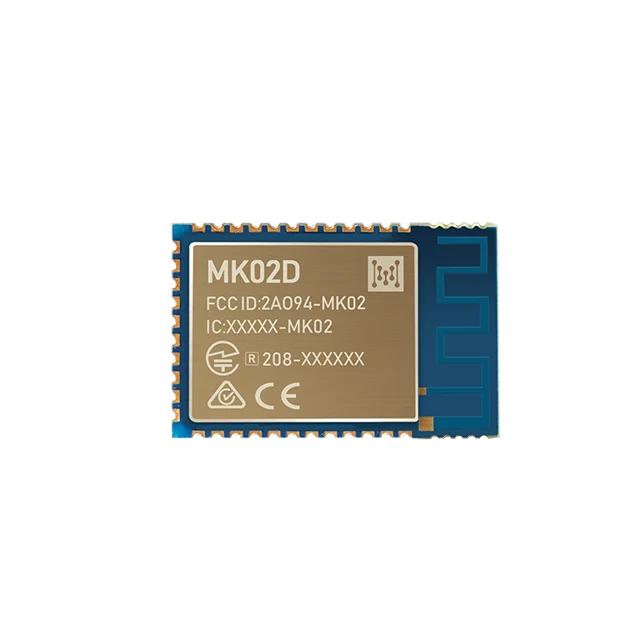

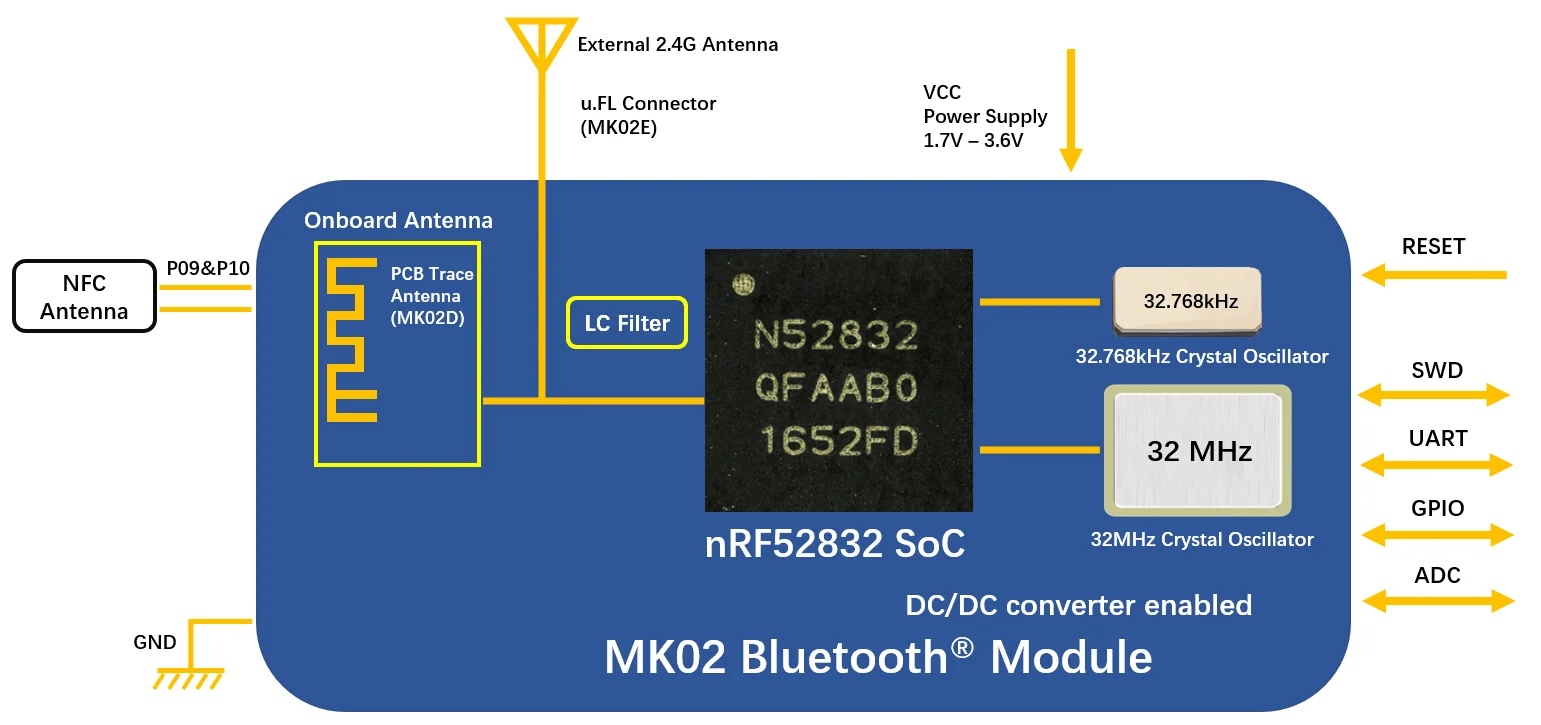

MK02 module is multiprotocol capable with full protocol concurrency. It supports BLE® (Bluetooth Low Energy), including the
high-speed 2 Mbps feature. Bluetooth mesh can be run concurrently with Bluetooth LE, enabling smartphones to provision,
commission, configure and control mesh nodes. NFC, ANT and 2.4 GHz proprietary protocols are also supported.

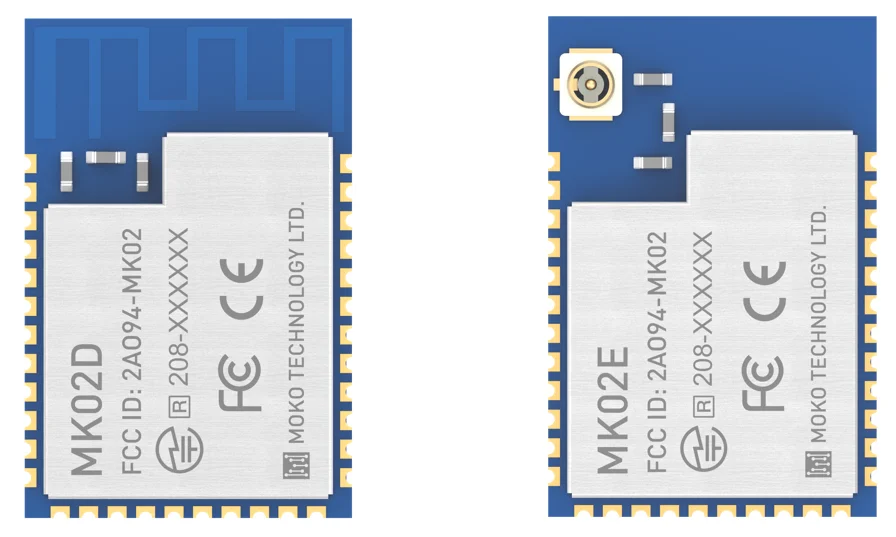

MK02 Series Bluetooth module features | ||||||||

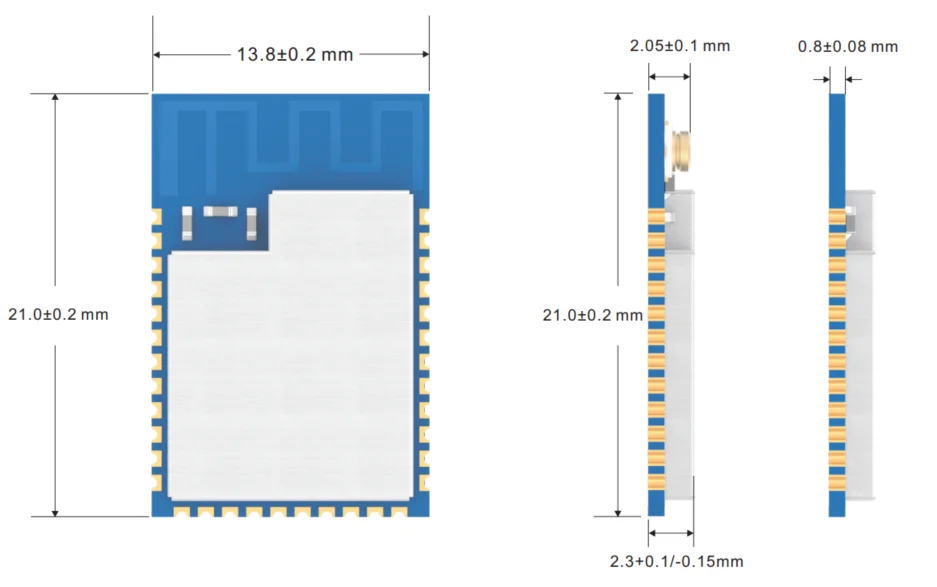

Dimension | 21*13.8*2.3mm(with shield) | |||||||
Flash/RAM | 512KB/64KB | |||||||
Interface | UART/SPI/TWI/PDM/I2S/QDEC/PWM/ADC/NFC | |||||||
Power Supply | 1.7-3.6 V | |||||||
Operating temp | -40 to +85°C | |||||||
Bluetooth5.0/5.1 Specification | 2 Mbps/CSA #2/Advertising Extensions | |||||||
Cover | Metal shielding with marking | |||||||
Bluetooth Standard | BLE 4.2/5.0 | |||||||
GPIOs | 30 | |||||||
Antenna Type: | PCB antenna/u.FL Connector | |||||||
32.768K Crystal Oscillator | Built inside | |||||||
Pad package | Land Grid Array (LGA) +Plated Half-hole | |||||||
Other Feature | Bluetooth mesh, ANT+, 2.4GHz |

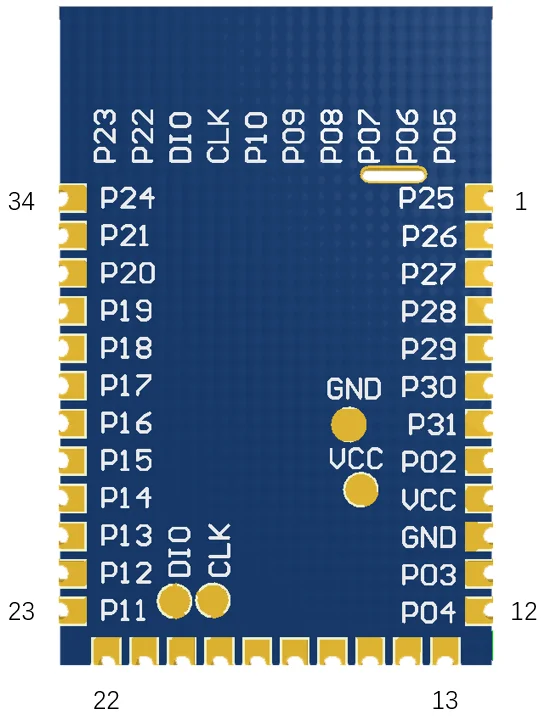

Pin No. | Name | Type | Description |
1 | P0.25 | Digital I/O | General Purpose I/O |
2 | P0.26 | Digital I/O | General Purpose I/O |
3 | P0.27 | Digital I/O | General Purpose I/O |
4 | P0.28 AIN4 | Digital I/O Analog input 4 | General Purpose I/O SAADC/COMP/LPCOMP input |
5 | P0.29 AIN5 | Digital I/O Analog input 5 | General Purpose I/O SAADC/COMP/LPCOMP input |
6 | P0.30 AIN6 | Digital I/O Analog input 6 | General Purpose I/O SAADC/COMP/LPCOMP input |
7 | P0.31 AIN7 | Digital I/O Analog input 7 | General Purpose I/O SAADC/COMP/LPCOMP input |
8 | P0.02 AIN0 | Digital I/O Analog input 0 | General Purpose I/O SAADC/COMP/LPCOMP input |
9 | VCC | Power | Power Supply: 1.7V-3.6V |
10 | GND | Power | Ground |
11 | P0.03 AIN1 | Digital I/O Analog input 1 | General Purpose I/O SAADC/COMP/LPCOMP input |
12 | P0.04 AIN2 | Digital I/O Analog input 2 | General Purpose I/O SAADC/COMP/LPCOMP input |
13 | P0.05 AIN3 | Digital I/O Analog input 3 | General Purpose I/O SAADC/COMP/LPCOMP input |
14 | P0.06 | Digital I/O | General Purpose I/O |
15 | P0.07 | Digital I/O | General Purpose I/O |
16 | P0.08 | Digital I/O | General Purpose I/O |
17 | P0.09 NFC1 | Digital I/O NFC input | General Purpose I/O NFC antenna connection |
18 | P0.10 NFC2 | Digital I/O NFC input | General Purpose I/O NFC antenna connection |
19 | SWDCLK | Digital input | Serial wire debug clock input for debug and programming |
20 | SWDIO | Digital I/O | Serial wire debug clock input for debug and programming |
21 | P0.22 | Digital I/O | General Purpose I/O |
22 | P0.23 | Digital I/O | General Purpose I/O |
23 | P0.11 | Digital I/O | General Purpose I/O |
24 | P0.12 | Digital I/O | General Purpose I/O |
25 | P0.13 | Digital I/O | General Purpose I/O |
26 | P0.14 TRACEDATA[3] | Digital I/O | General Purpose I/O Trace port output |
27 | P0.15 TRACEDATA[2] | Digital I/O | General Purpose I/O Trace port output |
28 | P0.16 TRACEDATA[1] | Digital I/O | General Purpose I/O Trace port output |
29 | P0.17 | Digital I/O | General Purpose I/O |
30 | P0.18 TRACEDATA[0] /SWO | Digital I/O | General Purpose I/O Single wire output Trace port output |
31 | P0.19 | Digital I/O | General Purpose I/O |
32 | P0.20 TRACECLK | Digital I/O | General Purpose I/O Trace port clock output |
33 | P0.21 RESET | Digital I/O | General Purpose I/O Configurable as pin reset |
34 | P0.24 | Digital I/O | General Purpose I/O |
