Цифровой портативный тестер твердости MH310

Описание и отзывы

Характеристики

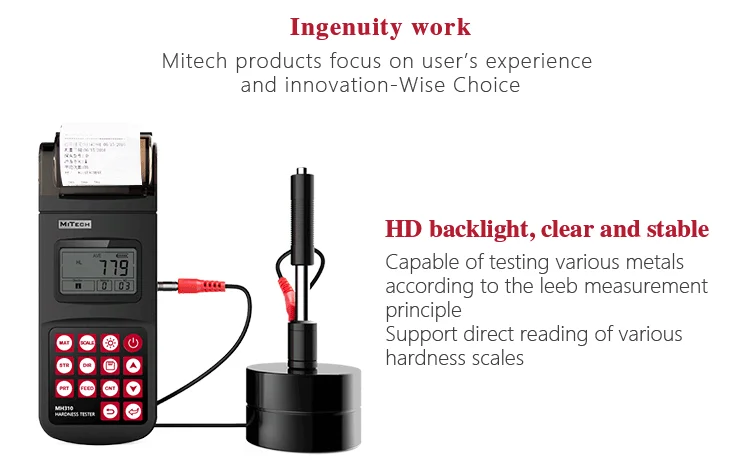

MH310 портативный измеритель твердости Leeb

Обзор продукта

MH310 портативный измеритель твердости Leeb, основанный на принципе измерения твердости Leeb, быстрый и легкий на месте тест твердости серии металлических материалов, поддержка свободного преобразования между Leeb, Brinell, шкала твердости Rockwell и другие, она использует высококонтрастный сегмент LCD для отображения четкой, стабильной производительности. Интегрированный высокоскоростной термальный принтер, который может печатать измерения на месте. Он широко используется для отжига, закалки, закалки, контроля качества для рабочей части; Испытание на твердость для станка и автомобильного шасси; испытание на твердость в месте обслуживания несъемных деталей; Проверка качества оборудования, ковки, станков и специальных сталей; Контроль качества для процесса серийного производства и так далее. Хорошее качество и эффективная стоимость, который является мудрым выбором для регулярной потребности в тестировании твердости.

Технические параметры

Диапазон измерений	(170~960)ДВУ
Направление удара	Вертикально вниз, косой, горизонтальный, косой, вертикальный вверх, автоматически определяет
Ошибка	D,± 6 дву
Точность повторяемости	D,6 дву
Материал	Сталь и литая сталь, холоднокатаная инструментальная сталь, нержавеющая сталь, серый чугун, УЗЕЛКОВЫЙ чугун, литой алюминий
Шкала твердости	HL,HB,HRB,Высокая отключающая способность,По шкале Роквелла,HV,HS
Воздействие energe	D, американский стандарт ---- 11mJ
Вес удара	D----5.5g/7,2g
Ударный шар твердость	D----1600HV
Воздействие диаметр шара	D, американский стандарт ---- 3 мм
Ударный шар материал	D, американский стандарт ---- из карбида вольфрама
Образец прибор шероховатости поверхности	D----1.6μm;C----0.4μm
Минимальная глубина слоя жгута	D≥ 0,8 мм;C≥ 0,2 мм
Дисплей	Высококонтрастный сегмент LCD
Коробка для хранения	100 серий измерений. (относительно среднего размера 32 ~1)
Калибровки	Локализованная резка калибровки
Печать данных	Напечатать отчет по испытанию
Напряжение питания:	6 никель-металл-гидридный аккумулятор с напряжением батарейный блок
Блок питания	9 В/500 мА;Подпитки для 2,5~3,5 h
Потребляемая мощность	Дизайн с низким энергопотреблением
В режиме ожидания период	Около 150 часов (за исключениемС яркости по умолчанию)
Commumication порт	USB1.1
Рабочий язык	На английском языке
Материал корпуса	ABS пластмассовая коробочка
Размеры	212 мм*80 мм*, Маленького размера, круглой формы с диаметром 32 мм
Вес	5,5 кг
Программное обеспечение для ПК	У

Функция и применение

Умирает полость пресс-форм

Подшипников и других деталей

Анализ неисправности сосуда под давлением, парогенератора и другого оборудования

Часть тяжелой работы

Установленное оборудование и постоянно собранные детали.

Испытательная поверхность небольшого полого пространства

Требования к официальной оригинальной записи для результатов испытаний

Идентификация материала на складе металлических материалов

Быстрое тестирование в большом диапазоне и многомерных областях для больших рабочих частей

Принцип работы

Ценовое значение энергии приведено в блоке твердости HL и рассчитывается на основе сравнения воздействия и отскока скоростей тела удара. Он быстрее отскакивает от более твердых образцов, чем от более мягких, что приводит к большему коэффициенту энергии, который определяется как 1000 × VR/Vi.

HL = 1000 × VR/Vi

В том случае, если:

HL- Leeb Твердость значение

Vr - Rebound скорость тела удара

Vi-скорость удара тела

Рабочие условия

Рабочая температура:-10 ℃~ +50 ℃;

Температура хранения:-30 ℃~ +60 ℃

Относительная влажность: ≤ 90%;

Окружающую среду следует избегать вибрации, сильного магнитного поля, коррозионной среды и сильной пыли.

Особенности аппаратуры

Диапазон измерений :(170~960)ДВУ

Ошибка и точность повторяемости

Ударное устройство Д	760 ± 30HLD,± 6 HLD 530 ± 40HLD,± 10 HLD
Ударное устройство постоянного тока	760 ± 30HLDC,± 6HLDC 530 ± 40HLDC,± 10HLDC
Ударное устройство DL	878 ± 30HLDL,± 12HLDL 736 ± 40HLDL,± 12 HLDL
Ударное устройство D + 15	766 ± 30HLD + 15 ± 12HLD + 15 544 ± 40HLD + 15 ± 12HLD + 15
Ударное устройство г	590 ± 40HLG,± 12HLG 500 ± 40HLG,± 12HLG
Ударное устройство C	822 ± 30HLC,± 12 HLC 590 ± 40HLC,± 12 HLC

Метод работы и несущественным образом отличаться

1 пуска

---- Вставьте вилку ударного устройства в гнездо ударного устройства на приборе.

---- Нажмите клавишу питания,Теперь питание включено. Прибор находится в рабочем режиме.

2 загрузочных

---- Нажимайте загрузочную трубку вниз, пока не почувствуете контакт. Затем Позвольте ему медленно вернуться в исходное положение или с помощью другого метода блокировки ударного корпуса.

3 локализации

---- Прочно нажмите на опорное кольцо ударного устройства на поверхности образца, направление удара должно быть вертикальным на поверхность тестирования.

4 тестирования

---- Нажмите кнопку отпускания на верхней части устройства удара для тестирования. Образец и ударное устройство, а также оператор должны быть стабильными в настоящее время. Направление действия должно пройти ось ударного устройства.

---- Каждая зона измерения образца обычно занимает от 3 до 5 раз после тестирования. Результаты дисперсии данных не должны превышать среднее значение ± 15HL.

---- Расстояние между любыми двумя точками удара или от центра любой точки удара до края испытательного образца должно соответствовать правилам таблицы 4-1.

---- Если вы хотите точное преобразование из значения твердости Leeb в другое значение твердости, необходимо провести тест на сжатие, чтобы получить отношения преобразования для специального материала. Используйте контрольный квалифицированный тестер твердости Leeb и соответствующий тестер твердости для тестирования на том же образце соответственно. Для каждого значения твердости, каждое измерение однородно 5 точек твердости Leeb в окружающих более трех углублений, которые нуждаются в преобразовании твердости, используя среднее арифметическое значение твердости Leeb и соответствующее среднее значение твердости в качестве корреляционного значения соответственно, сделайте индивидуальную кривую сжатия твердости. Контрастирующая кривая по крайней мере должна включать три группы корреляционных данных.

Тип ударного устройства	Расстояние от центра двух углублений	Расстояние от центра углубления до края образца
	Не менее (мм)	Не менее (мм)
D,Постоянного тока	3	5
DL	3	5
D + 15	3	5
G	4	8
E	3	5
C	2	4

5 прочитайте измеренное значение

----После каждой операции удара ЖК-дисплей будет отображать текущее измеренное значение, время удара плюс один, звуковой сигнал предупредит долгий вой, если измеренное значение не находится в допустимом диапазоне. При достижении времени настройки удара звуковой сигнал будет оповещать о долгом волне. Через 2 секунды звуковой сигнал оповещает о коротком волне и отображает среднее измеренное значение.

6 уведомления

---- Замена ударного устройства должна быть выполнена во время отключения питания. В противном случае основной корпус не может определить тип ударного устройства, и это может повредить печатную плату основного корпуса.

---- Вы не можете сохранить текущее Тестовое значение, если время удара меньше значения времени настройки.

---- Только Тип D и Тип DC ударного устройства имеют функцию проверки прочности. Вы не можете изменить настройки на тестирование прочности при использовании других типов ударного устройства. Установка будет установлена для проверки твердости автоматически после замены ударного устройства, является ли установка испытанием твердости или нет раньше.

---- Не все материалы могут быть преобразованы во все значения твердости. Шкала твердости перезагружается в HL автоматически после изменения материала. Поэтому сначала выберите материал, прежде чем изменить шкалу твердости.

Инструмент обслуживания

После того, как устройство удара было использовано в течение 1000-2000 раз, пожалуйста, используйте нейлоновую щетку, предоставленную для очистки направляющей трубки и тела удара. Выполните эти шаги при очистке направляющей трубки,

1. Отвинтите опорное кольцо

2. Выньте тело удара

3. Спиральная нейлоновая кисть против часовой стрелки в нижней части направляющей трубки и вынимает ее в течение 5 раз

4. Установите ударный корпус и опорное кольцо при завершении.

Отпустите ударный корпус после использования.

Любая смазка запрещена внутри ударного устройства.
