Одноосевой шаговый контроллер двигателя импульсный генератор KH-01 программируемый шаговый контроллер двигателя
Инструкция Особенности: Произвольные программируемый (может обеспечить различные сложной операции: контроль позиционирования и позиционирования контроля);
Максимальная Выходная частота: 40 кГц (особенно подходит для управляющего драйвера);
Рабочее состояние: Автоматическое беговое состояние, состояние ручного запуска, состояние редактирования программы, состояние настройки параметров;
Кривая подъема и падения: 2;
Функция отображения номер: 8-бит цифровой дисплей трубки, ручной/автоматический режим отображения, бега, езды стоп состояния дисплея, а также количества пройденных шагов/значение счетчика/программный дисплей, программу для редактирования параметров дисплея, отображение входного/выходного состояния, CP импульсный и направленный дисплей;
Автоматическая функция работы: редактируемое, запуск и остановка автоматический режим работы можно управлять с помощью кнопки панели и добавили к терминалу;
Функция ручного управления: положение можно регулировать (можно установить ручную скорость и количество движущихся шагов);
Настройка параметров функция: можно установить take-ВЫКЛ частоты, скорость, обратный таможенную очистку, ручным, ручная скорость, прерывания торчащие ниточки на номер и вернуться к zero скорости;
Функция редактирования программы: может быть произвольно вставлен, удален изменить программу. Функция оценки количества прыжков, нулевого значения данных и количества предложений слишком длинная и слишком короткая. Функция возврата к нулю: двухстороннее автоматическое возвращение к нулю;
Инструкция по программированию: в общей сложности 14 инструкций; Техническая поддержка
Функция внешней работы: через Настройку параметров и программирование, добавьте переключатель в операционные и б операционные терминалы для выполнения внешних операций прерывания;
Источник питания: ac220в (ошибка источника питания не более ± 15%).

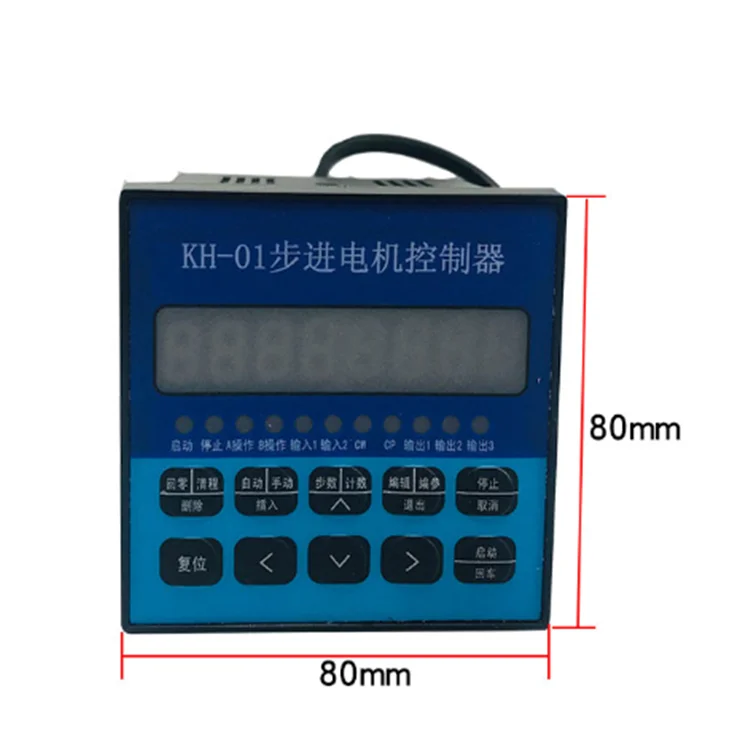

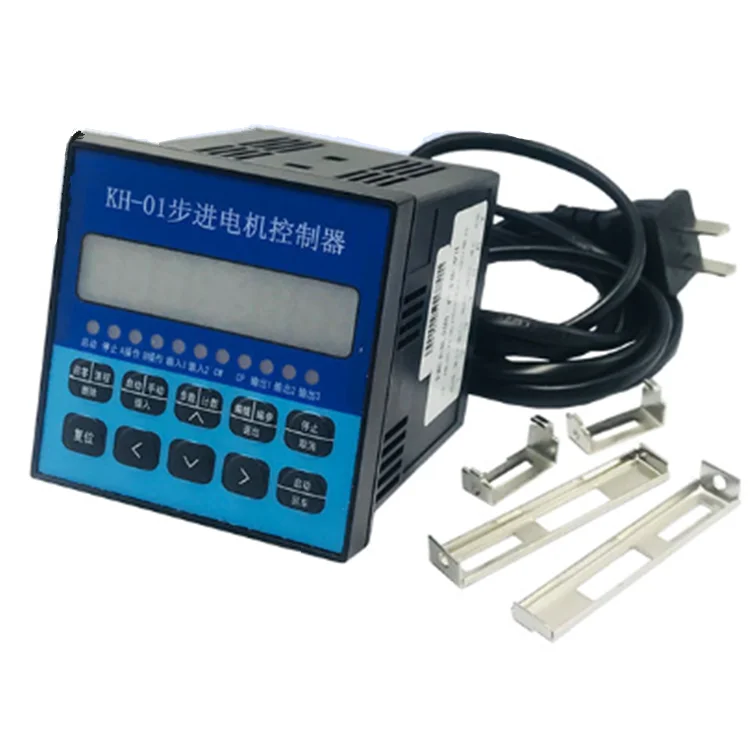

Чертеж передней панели включает в себя:
1. 8 бит цифровой дисплей трубки
2, шесть входных индикаторов состояния
3. Трехполосный индикатор выходного состояния
4. Импульсный сигнальный индикатор CP
5. Индикатор уровня направления CW
6. Ключи: в общей сложности 10 ключей, и большинство из них являются сложными ключами, которые представляют различные функции в разных состояниях. В следующих инструкциях, мы будем принимать только одну функцию, чтобы представить ключи.
Задняя панель является проводным терминалом, в том числе:
1. CP, CW и OPTP являются контрольными линиями шагового двигателя, и три конца соединены с соответствующими концами драйвера соответственно, где:
CP ---- импульсный сигнал
CW ---- сигнал уровня рулевого управления двигателя
OPTO ---- общий положительный конец первых двух сигналов
Состояние CP и CW соответственно соответствует индикаторным лампам на панели
2. Запуск: Программа запуска запускается автоматически, что эквивалентно клавише запуска на панели.
3. Остановка: приостанавливает Запуск программы, что эквивалентно клавише остановки на панели. После перезапуска программа будет продолжать работать.
4. Операция и B-это главная особенность контроллера: для шагового двигателя мы обычно проводим количественный контроль позиционирования, например, управление двигателем, чтобы работать с определенной скоростью, определенное смещение, этот способ легко решить, только скорость и смещение могут быть запрограммированы. Но есть большое количество контроля, которая не может быть расположен заранее, таких, как контроль шаговый двигатель продолжает работать в одну сторону от начальной точки до тех пор, пока он не попадает в тактный переключатель, а затем останавливается, И, конечно, возвращается к исходной точке. Другой пример-потребовать, чтобы шаговый двигатель работал N раз между двухтактными переключателями и так далее. В ходе этих операций мы не знаем конкретную ценность смещения шагового двигателя заранее, и как его программировать? Этот контроллер использует функцию «прерывания», которую мы называем «Операция» и «операция в». Например «Операция A», рабочий процесс: когда программа работает, если сигнал «Операция A» является входным, двигатель замедляется и останавливается, программа прерывает здесь, программа запоминает координаты прерывания, И программа переходит к программы указанный запись адрес "операции" для запуска программы.
5, вход 1 и вход 2 через вход переключателя.
6. Выход 1, выход 2 и выход 3 проходят через коммутационный выходной терминал.
7,COM +,COM-вход и выход переключатель внешнего источника питания, источник питания DC12V/0.3A,COM + для положительного конца, COM-для отрицательного конца, источник питания обеспечивается внутренней изоляцией контроллера.
8, ~ 220 В контроллер входной мощности терминала.
