1 и 2 дюймов ручной клапан-бабочка из нержавеющей стали прайс-лист с НСД
Концепция
Клапан-бабочка-это тип устройства управления потоком, используемое для изготовления жидкости? Запуск или остановка протекания через секцию трубы. Он хорошо применяется для систем труб из нержавеющей стали для пищевых продуктов, напитков, молочных продуктов, пивоварения, фармацевтической, биофармацевтической и химической промышленности.
Принцип работы
Дроссельные Клапаны клапаны с круговым тела и поворотного движения диск запорный элемент, который является шарнирно будет поддерживаться за счет стержня.
Клапан Buterfly управляется с помощью привода или вручную с помощью ручки. Ручка для ручного управления механически блокирует клапан в полном открытом, полуоткрытом и закрытом положении. Повернув кружок указателя от ручки, при движении диск параллельных или перпендикулярном к потоку воды, отвключении постоянный поток крови. Привод спроектирован таким образом, что осевое движение поршня трансформируется в вращение вала на 90 °. Крутящий момент привода увеличивается, когда диск клапана контактирует с уплотнительным кольцом дроссельного клапана.
Дизайн
Привод выполнен в трех стандартных вариантах, нормально закрытый (NC), нормально открытый (NO) и активированный воздух/воздух (A/A).
Ручная ручка фиксирует клапан в 3 позиции: полностью открытый, полуоткрытый и закрытый. * для различных типов ручек см. Ручку в наличии.
Технические характеристики:
Материал:
304 или 316L кованая нержавеющая сталь
Стандарт:
3A, SMS, DIN, ISO, BS
Размер:
1 " - 6" или DN25 - DN150

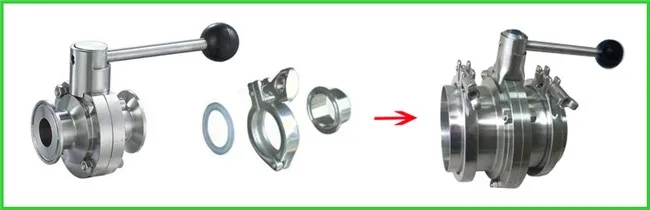

Соединение конца:
Зажим
Управляется
4 зубчатая Тяговая ручка
Материал уплотнения:
Силикон, EPDM, Viton, NBR
Обработка поверхности:
Ra≤ 0,8
Рабочая температура:
-10 градусов до + 120 градусов (EPDM)
Рабочее давление:
0,2-10 бар (DN25-DN100), 0,2-8 бар (DN125-DN150)
Область применения:
Это своего рода санитарный клапан типа бабочки, установленный в трубопроводе из нержавеющей стали с зажимным соединением, для контроля расхода гигиенических флюлдов и газа в пищевых продуктах, напитках, винных, химических, фармацевтических, молочные, кометические, водные отрасли.
