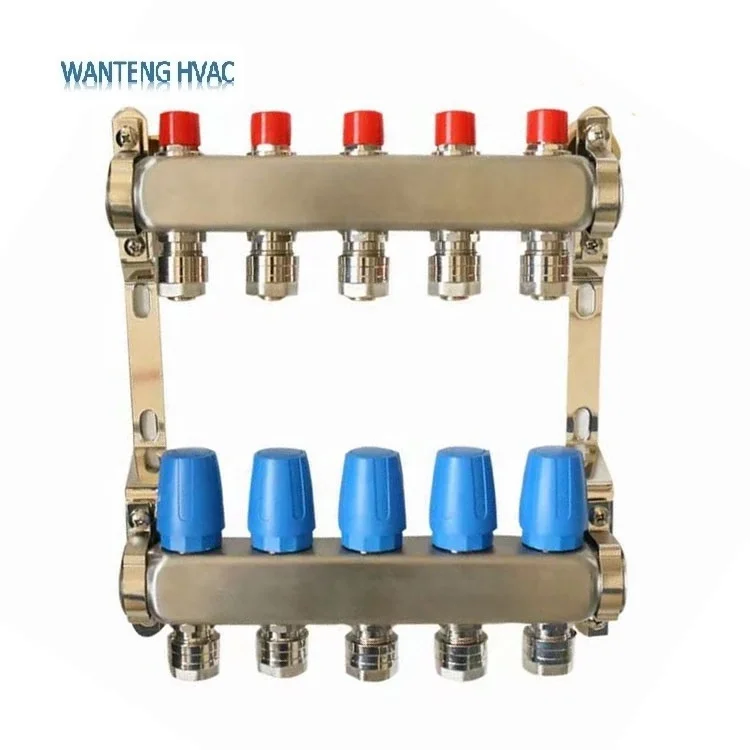

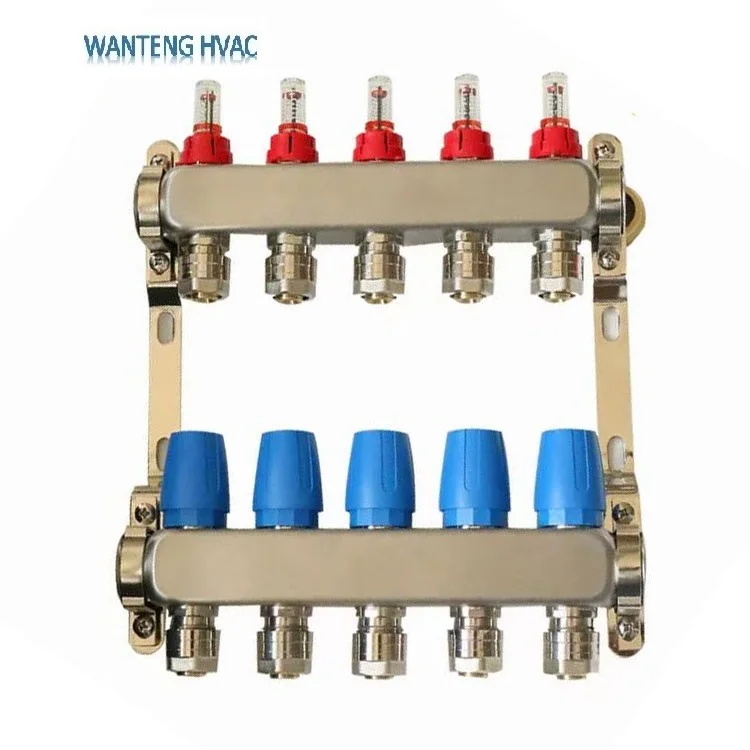

Изготовленный на заказ из нержавеющей стали 2-12 ветвей порт радиальный подпольный нагревательный

Распределения коллекторы предназначены для низкотемпературной горячая вода теплоизлучающая панель системы отопления.

Распределения коллектор оборудованная inculdes: коллектор поставки с ручным внутренний шестигранный detentor, возврат коллектор с термостатический клапан управления (который подходит изменен в электро-Температурное реле), блок, металлический кронштейн.

Технические данные:

Материал: латунь основной трубы

Средняя: вода (Максимальный процент гликоля составляет 30%)

Рабочее давление: PN16

Средняя температура: 0-100 градусов C

Подключение: 1 " , 1-1/4"

Основная труба Толщина: 2,5 мм-2,8 мм

Выход: 3/4 "* 18

Адаптер: 16*2,0 мм, 20*2,0 мм

Расстояние между выходами: 50 мм

Преимущества:

• Изготовлен из коррозионной стойкости и чрезвычайно прочной нержавеющей стали 304, чтобы прослужить всю жизнь.
• Этот PEX коллектор набор протестированное давление и предварительно собран. Просто установите коллектор на кронштейны и подключите клапаны и PEX труб.
• Нет PEX требуются инструменты для установки. Используйте обычные плоскогубцы или регулируемый гаечный ключ для подключения трубопровода PEX к коллектору.
• PEX коллектор адаптеры поставляется с коллектор совместимы с любым типом труба PEX-никаких специальных адаптерах.
• Устанавливается быстро и легко.

Установка:

Первый шаг: Перед установкой поток коллектор бар должен быть скручены вокруг, так что поток датчиков сверху с соединения ниже (как на изображениях) для того, чтобы сделать это ослабьте крепежные винты, твист планку на правильной ориентации и повторно затяните винт. Коллекторы упакованы таким образом, чтобы защитить расходомеры во время транспортировки.

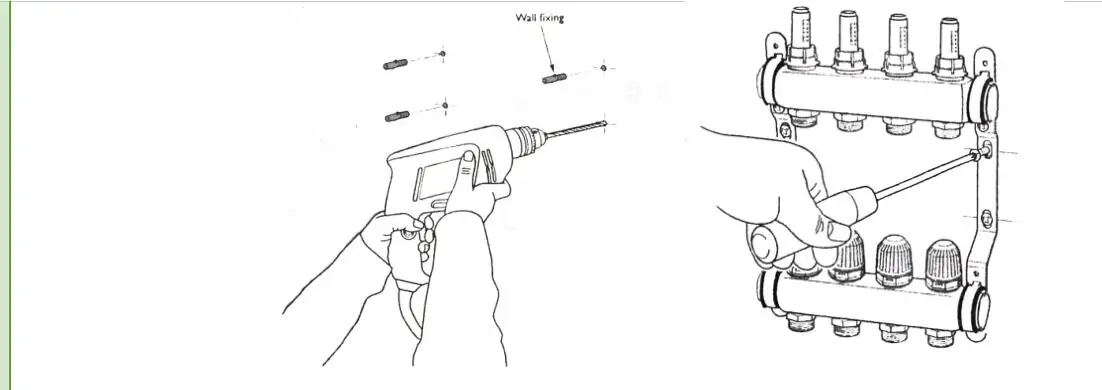

Используйте винты и заглушки для крепления на предварительно собран и возврата коллекторы в сборе с шариком (убедитесь в том, что винты и заглушки при условии подходят для вашей конструкции стены, если нет альтернативной подходящей фиксации следует использовать)

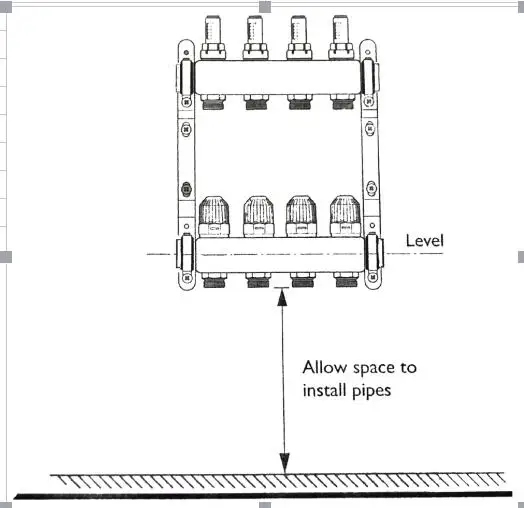

Второй шаг: Убедитесь в том, что коллектор является уровнем и то, что он достаточно высока, так что труб может быть легко установлен.

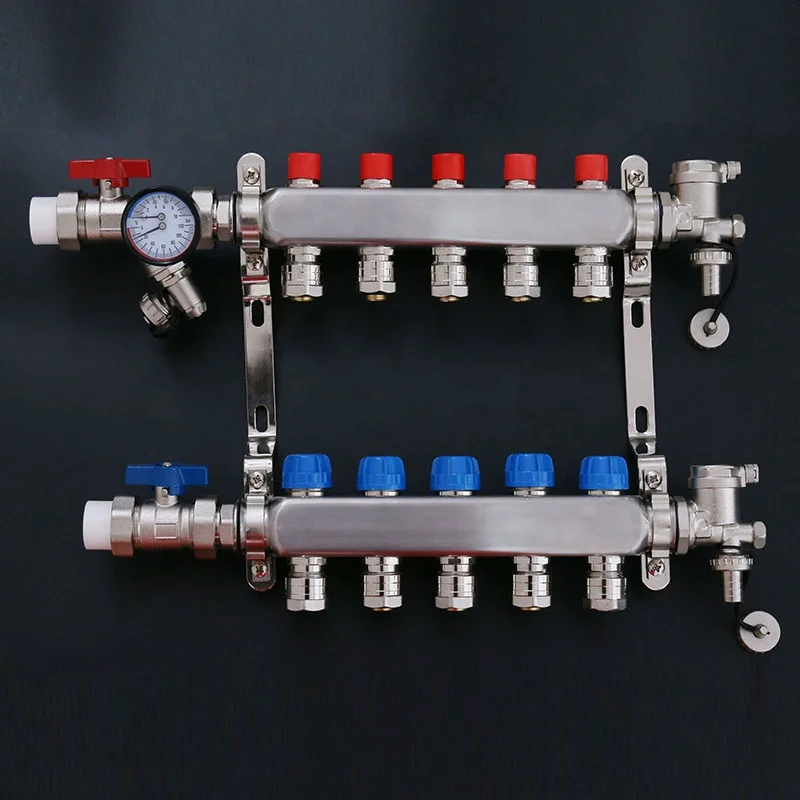

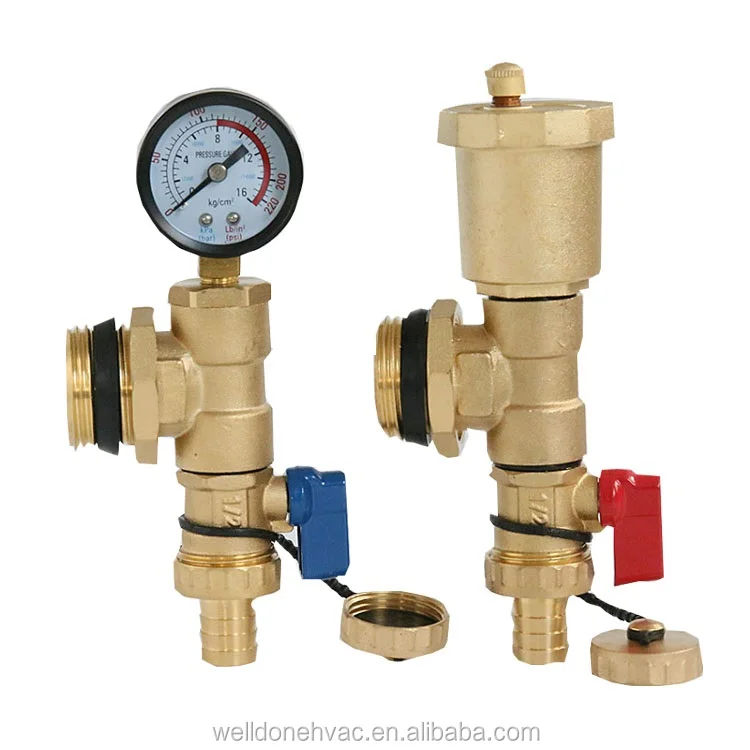

Третий Лишенный: Подходит голубого обращанного 1-дюймовыечистые этикетки пробки шаровой клапан из ПВХ по возвращению: перепад давления красной ручкой 1-дюймовыечистые этикетки пробки шаровой клапан потока коллектор.

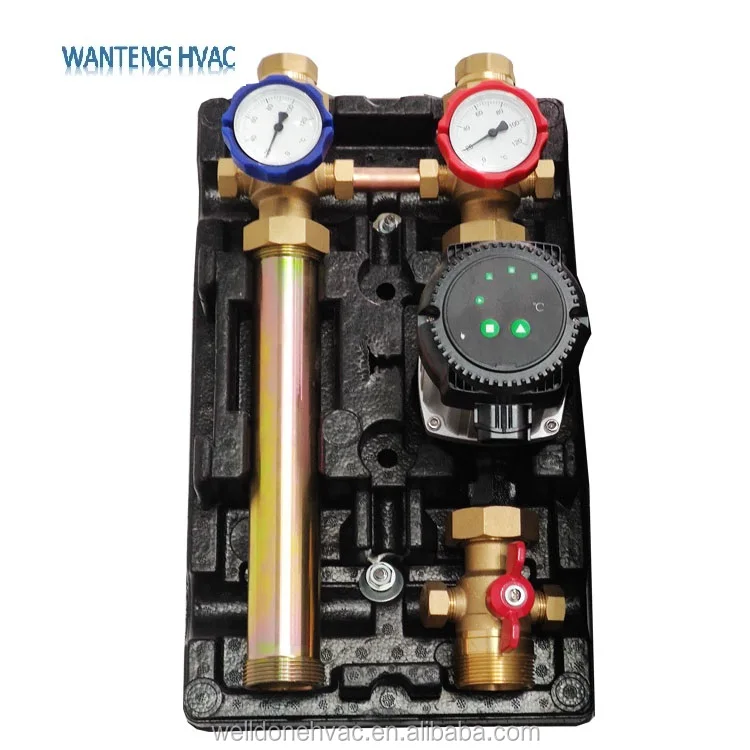

Пожалуйста, обратите внимание: Заглушки должны быть установлены на слив/воды подведенный внизу. Коллектор в настоящее время готов к потоку и возврата трубы и ufhc блок контроля температуры прилагается.

Обеспечить трубка разрезается прямо и не поврежден.

После завершения установки идентификационные данные наклейки можно использовать (по желанию), для того, чтобы определить, какие зоны каждую петлю трубы обслуживает.

При первоначальном заполнения UFH система отопления важно, чтобы удалить воздух в трубопроводы.

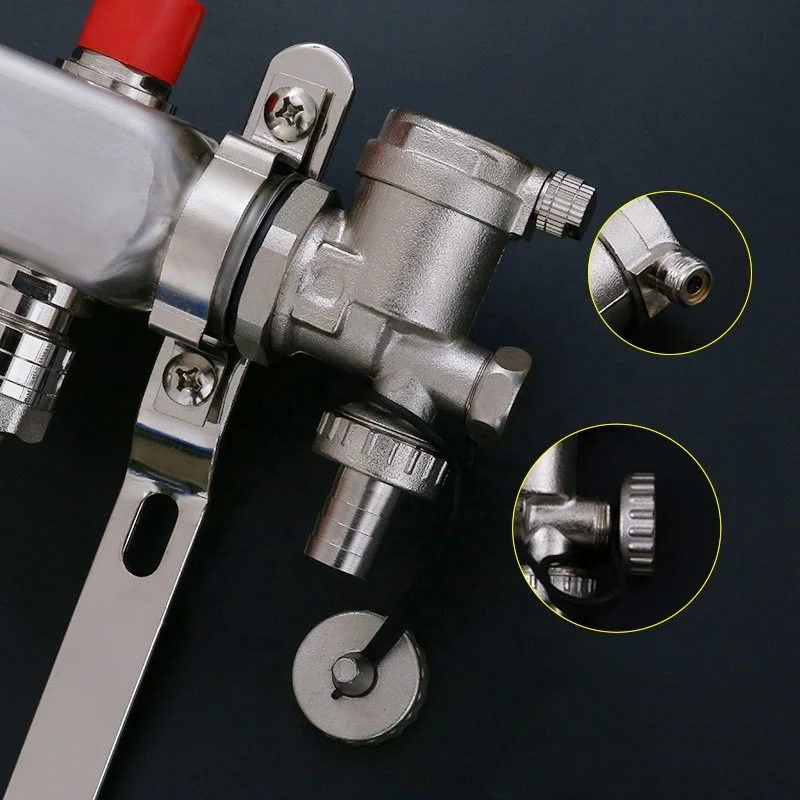

Для того, чтобы сделать это в шланг должен быть подключен к upperfill клапан и донный клапан должны быть открыты для того чтобы позволить воде, чтобы быть м в к ведру или слив.

Первый изолировать, за исключением одного нагрева схемы, отключив соответствующие производство изделий из шапки.

Следующий избавиться от открытые цепи с чистой водой до тех пор, пока он не работает свободном падении с донный клапан. Изолировать этой схемы и откройте следующую.

Повторите это до тех пор, пока не все схемы были заполнены. Каким-либо ингибитор или антифриз на данном этапе.
