Сухая пленка Фоторезист Листы для DIY PCB 300 футов

[Наименование] фоточувствительная сухая пленка

Цвет: светло-зеленый

[Толщина] 38μm

Размеры: Length-300feet; width-30cm

Теперь самый популярный способ сделать печатную плату в домашней среде, это то, что с использованием тепловой передачи фотографической пластины. Сублимация является наиболее болезненно приемлемой должна иметь высококачественные лазерные принтеры и термоперенос поддержки, а также смертоносный неудержимый минус подвержен разрыву порошка, он не может достичь высокой точности. И с фотографической пластиной, хотя эти линии достигли 0,05 мм точных производственных возможностей, но цена немного дорогая, большинство людей не хотят использовать, сейчас у нас есть Фоточувствительный сухой, вы можете взять оба длинных, с термопереводной ценой, достичь качества фотографической пластины. Евангелие действительно большинство энтузиастов электроники, от системной платы PCB больше не нужно беспокоиться, действительно позвольте вам получить еще более мощный, любой езды чувствовать.

С помощью этого сухого, вы можете стать обычной медной одетой фотографической пластиной, полностью заменить тепловое производство печатной платы.

Имеет ТхиСухой, вы сможете изготовить свою собственную фотопластину для рук.

Вот приблизительные шаги:

1, измельчение CCL, это просто, используя тончайшую полированную чистую воду матовой бумаги на линии.

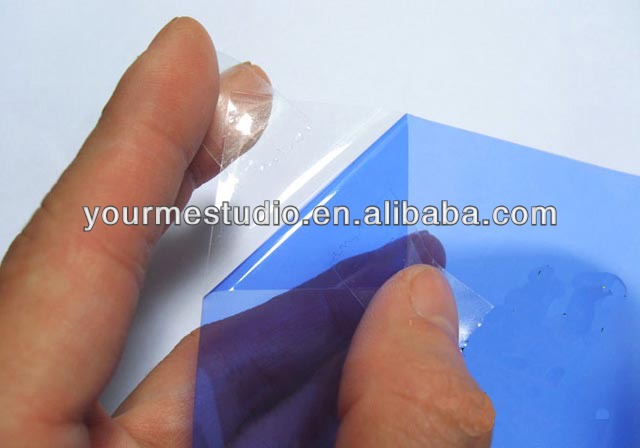

2, снимая пленку, фотографическая пленка зажата между двумя слоями пленки, первая сторона может использовать прозрачный разрыв ленты, попробуйте несколько на линии.

3, затем фольга, медные ламинаты могут выглядеть немного чище, размещенные плоские, старайтесь не иметь пузырьков.

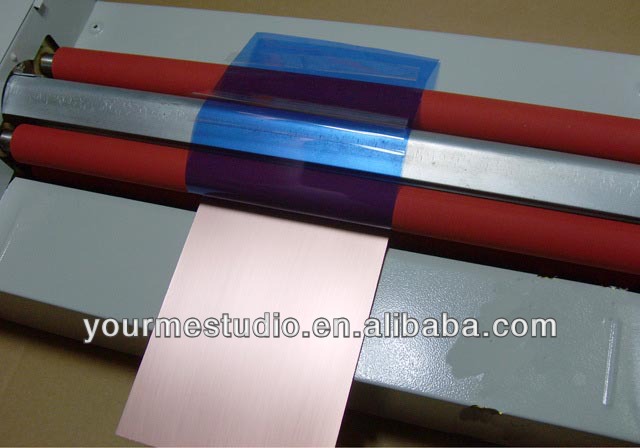

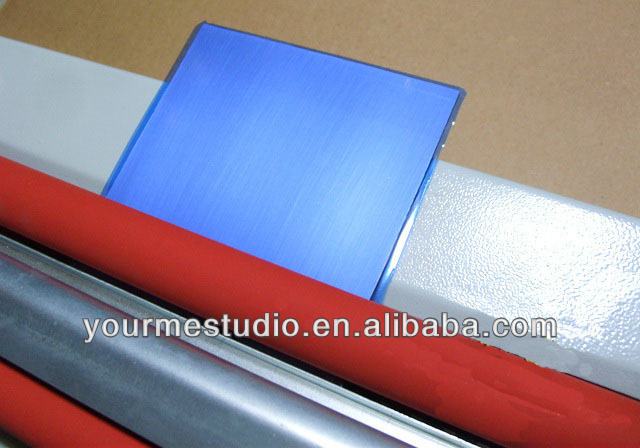

4, выложил хорошую пленку использованных прессов, не слишком жарко, около 100 градусов от фиксации.

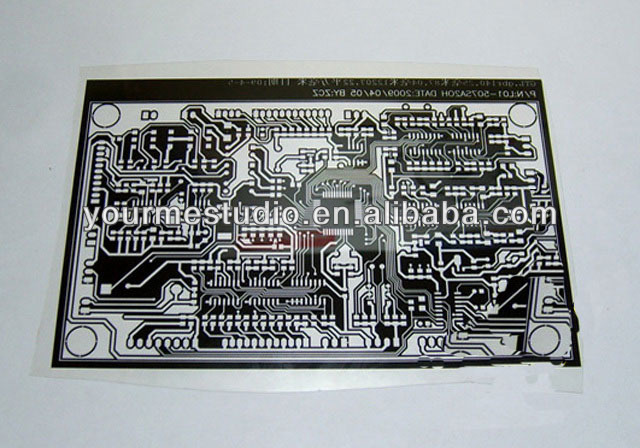

5, печатная плата пленки, пленка рекомендуется, вы можете достичь наивысшей гранулярности, если точность не требуется для печати бумаги с серной кислотой. (Как показано в пленке под высокоточной струйной печатью)

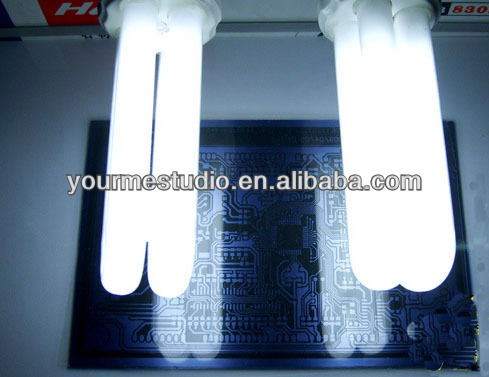

6. схема, напечатанная на фотографических пластинах (Примечание: сухой отрицательный, поэтому, чтобы подчеркнуть печать, которую мы обычно используем фотографические пластины напротив) с обычными энергосберегающими лампами 10, если на линии есть машина экспозиции 1 минуту, солнце не пробовал, около 30 секунд до 60 секунд, Если процесс экспозиции очевиден из-за воздействия светочувствительная пленка цвета, свет становится темно-синим. Вы легко увидите, что карта маршрута появится на доске.

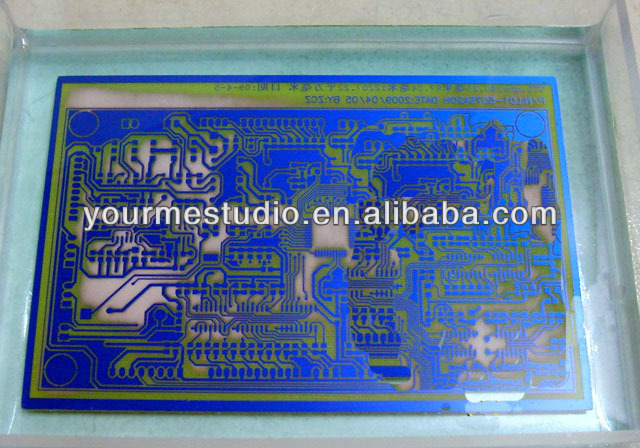

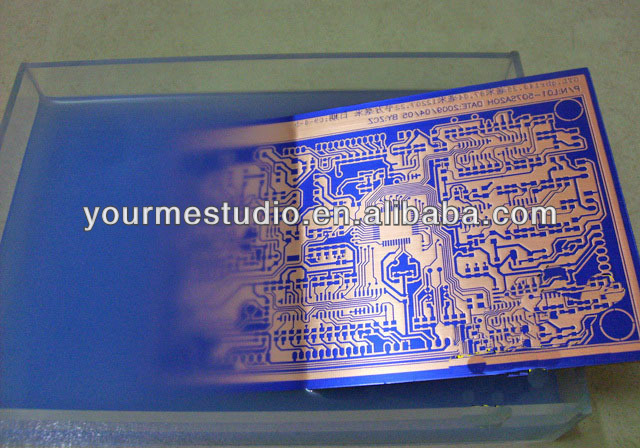

7, разработка, разорвать защитную пленку на панели, поставить разработчика (разработчик к 1:100, 10 граммов всего 1Л воды) можно использовать, чтобы приклеить более жесткую губку, чтобы протереть доску при разработке.

8. травление, это не означает (Экологическая защита хлорида железа, соляная кислота + перекись водорода и т. д.) рекомендуется использовать экологическое травление магазина, быстро, чистый и не пахнет.

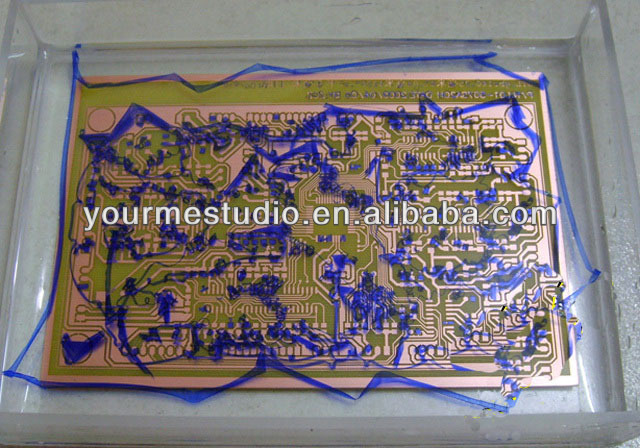

9, после хорошего травления CCL, отпаривание, от пленки поливается на 1: 60 или 70, как доска замочить несколько минут,

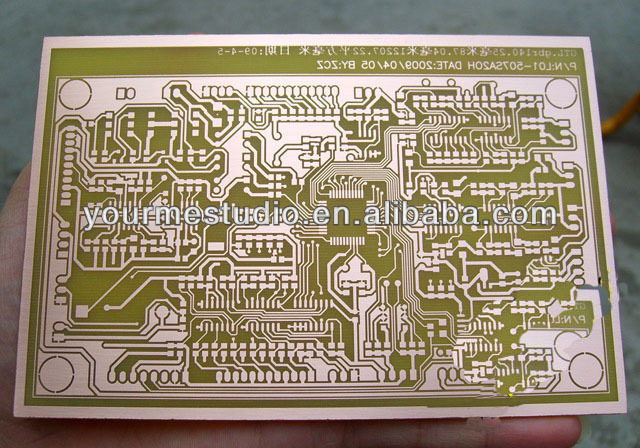

10, после завершения доски, очень хорошо, большинство плотных линий расстояние составляет 0,1 мм, ширина 0,1 мм, 0,1 мм линии знают, хотя это очень легко сделать, но сделать 0,1 и 0,1 линии расстояние линии сухой пленки может легко.
