Графический ЖК-дисплей FSTN COG 128x64 SPI модуль ЖК-дисплея

Описание и отзывы

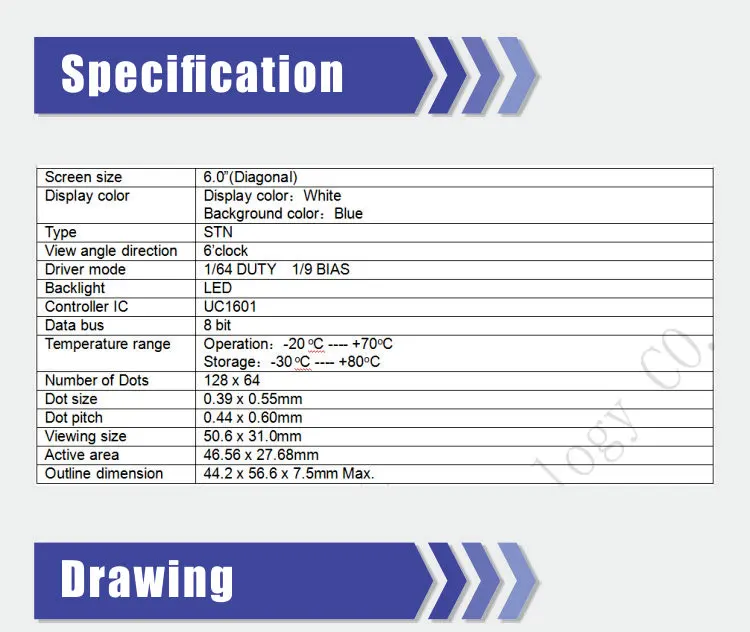

Характеристики

Суперскрученные нематические элементы SPI 128X64 COG LCD дисплей модуль

Модель:	GH12864-2501
Строительство	COG
Тип дисплея	STN
Рабочее напряжение (VDD)	3,3 V 5V
Подсветка напряжение (VBL)	3,3 V 5V
Рабочая температура (градус Цельсия)	-20 °C ~ 70 °C
Температура хранения (градус Цельсия)	-30 °C ~ 80 °C
Крайните	6:00
Точечная матрица	128*64
Зона видимости	48,00*36,00
Активная зона	44,77*30,05
План измерения	54,00*45,00 * 5.50MAX
Контроллер	ST7565R или эквивалент контроллер
Подсветка	Светодиодные лампы, белый

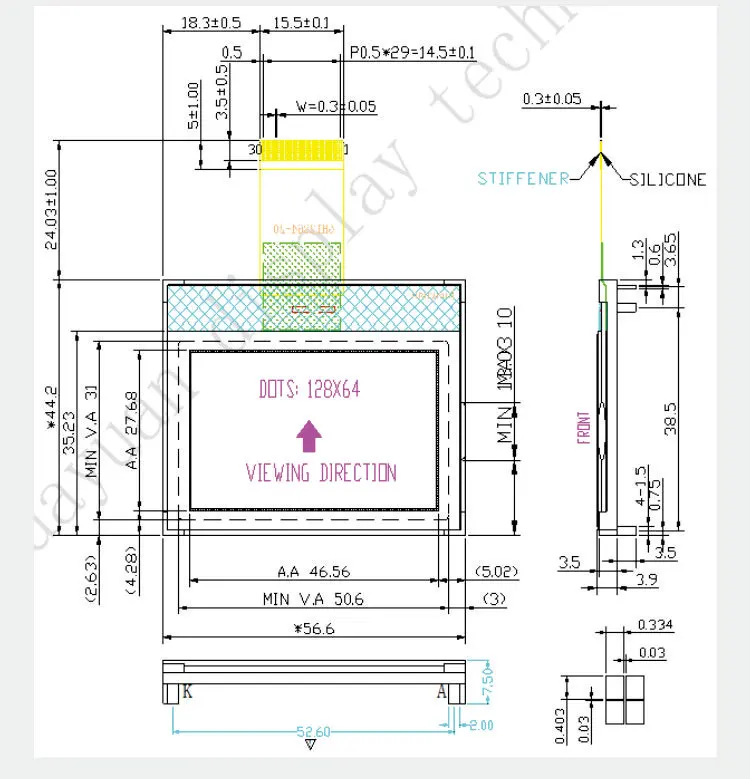

Раскладка для рисования

Определение интерфейса описать

Номер	-1 шт.	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
Интерфейс высокой четкости	NC	NC	NC	NC	VLCD	V +	V-образный вырез	В в-режиме	Модель B +	VSS	VDD	BM1	BM0	D7	D6	D5	D4	D3	D2	D1
Номер	21	22	23	24	25	26	27	28	29	30
Интерфейс высокой четкости	D0	WR1	WR0	CD-плеер	RST	CS0	NC	NC	NC	NC

Ассортимент продукции

1.TN.STN. Суперскрученные нематические элементы. TFT ЖК панель/модуль

2.Индивидуальные ЖК-панель/модуль

3.OEM.ODM принимаются

Похожий продукт

Номер изделия:	Размер V.A (L * Wmm)	Описание продукта:	Контроллер	План измерения
GH12864-3101	70,70*38,80 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	KS0107 или совместимый IC	93,00*70,00*13,00 мм
GH12864-3102	60,00*32,60 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	KS0107 или совместимый IC	75,00*52,73*9,00 мм
GH12864-3103	60,00*32,50 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	KS0107 или совместимый IC	75,00*54,70*12,50 мм
GH12864-3104	71,00*38,00 мм	Стн/дисплеем с использованием бескорпусного чипа LED,Y-G, Белый/6:00/3,3 V 5V	ST7567 или совместимый IC	93,00*70,00*12,50 мм
GH12864-3105	73,70*38,80 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	KS0107 или совместимый IC	110,0*70,00*12,50 мм
GH12864-3106	81,00*43,00 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	ST7920	101,0*63,00*10,50 мм
GH12864-3110	72,00*39,00 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	ST7920 или совместимый IC	93,00*70,00*13,00 мм
GH12864-3111	72,00*39,50 мм	STN/COG,6:00/3,3 V,5V	ST7565R	75,80*47,80*6,00 мм
GH12864-3112	72,00*39,50 мм	STN/COG,6:00/3,3 V,5V	ST7565R	75,80*47,80*6,00 мм
GH12864-3113	76,00*39,00 мм	STN/COG,6:00/3,3 V,5V	NT7538 + FPC	79,00*50,00*2,80 мм
Номер изделия:	Размер V.A (L * Wmm)	Описание продукта:	Контроллер	План измерения
GH12864-2701	60,50*33,00 мм	Стн/буквенно-цифровые дисплеи, светодиодные лампы, Y-G, Белый/6:00/3,3 V 5V	ST7565R	82,20*60,42*11,35 мм
GH12864-2703	60,50*33,00 мм	Стн/буквенно-цифровые дисплеи, светодиодные лампы, Y-G, Белый/6:00/3,3 V 5V	ST7565R	65,10*61,50*6,60 мм
GH12864-2704	36,20*22,50 мм	STN/COG,6:00/3,3 V,5V	UC1701 + FPC	39,00*31,00*3,40 мм
Номер изделия:	Размер V.A (L * Wmm)	Описание продукта:	Контроллер	План измерения
GH12864-3001	62,00*44,00 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	KS0107 или совместимый IC	78,00*70,00*12,50 мм
GH12864-3002	62,00*44,00 мм	Стн/дисплеем с использованием бескорпусного чипа LED,Y-G, Белый/6:00/3,3 V 5V	T6963 или совместимый IC	78,00*70,00*12,50 мм
GH12864-3003	44,00*29,00 мм	STN/COB,LED,Y-G, Белый/6:00/3,3 В, 5 В	KS0107 или совместимый IC	54,00*50,00*7,60 мм
GH12864-3004	62,00*44,00 мм	Стн/дисплеем с использованием бескорпусного чипа LED,Y-G, Белый/6:00/3,3 V 5V	ST7920	78,00*70,00*12,50 мм
