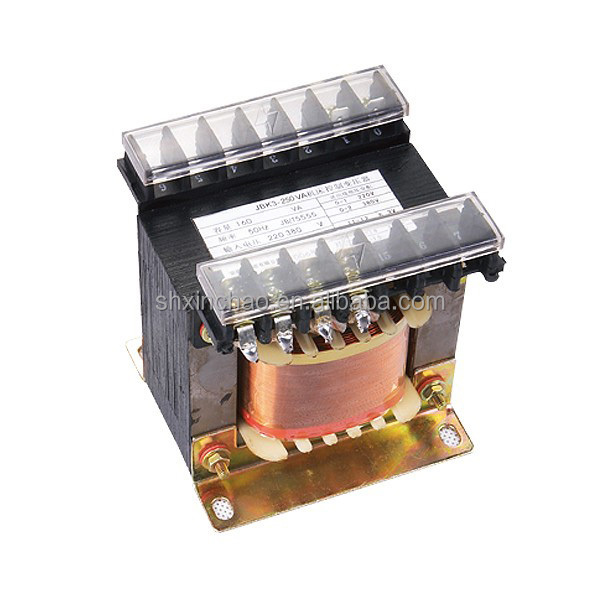

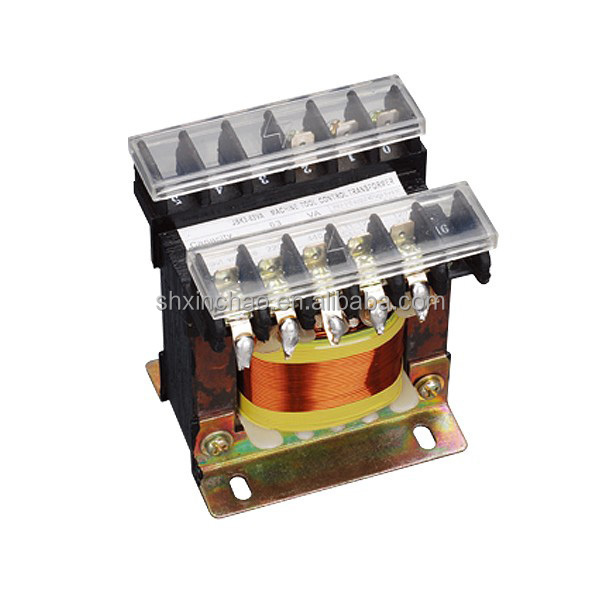

JBK3 трансформатор JBK3-63 JBK3-63VA JBK3-100 JBK3-100VA JBK3-160 JBK3-160VA JBK3-250 JBK3-250VA трансформатор устройств управления механическими станками



1. Применение
Серия JBK3 трансформатор управления станком-это своего рода новый продукт по ссылке на образец компании SIMENS, он соответствует стандартам VDE0550, IEC204-1, IEC439, GB5226 и т. Д. Подходит для цепи переменного тока 50 ~ 60 Гц, выходное Номинальное напряжение менее 220 В, Входное Номинальное напряжение менее 500 В, Работает в качестве блока питания для механического оборудования и общего электроприбора и в качестве источника питания для рабочего освещения и сигнальной лампы.

2. Модель и ее значение

3. Размер установки

Тип	Общий размер (мм)	Расстояние отверстия для установки (мм)	Монтажное отверстие K или K x J (мм)	Fmax (мм)
Bmax	Dmax	Emax	А	C
JBK3-40,60	78	72	89	56 ± 0,4	51 ± 2	4,8 × 9	12
JBK3-100	85	85	94	64 ± 0,4	66 ± 2	4,8 × 9	12
JBK3-160	96	91	109	84 ± 0,4	73 ± 2	5,8 × 11	14
JBK3-250	96	105	109	84 ± 0,4	87 ± 2	5,8 × 11	14
JBK3-400	120	109	123	90 ± 0,4	90 ± 2	7 × 12	18
JBK3-630	150	112	150	122 ± 0,5	90 ± 2	7 × 12	22
JBK3-1000	160	195	151	126 ± 2	152 ± 2	7 × 12	18
JBK3-1600	184	220	163	140 ± 2	176 ± 2	7 × 12	18
JBK3-2500	200	250	171	172 ± 2	200 ± 2	7 × 12	18

4. Трансформатор управления станком

Тип	Номинальная мощность (VA)	Номинальное входное напряжение (V)	От номинального выходного напряжения
Управление	Подсветка	Индикация
JBK3-40	40	220 ± 5% 380 ± 5%	110 (127)	24 (36)	6 (12)
JBK3-63	63
JBK3-100	100
JBK3-160	160
JBK3-250	250
JBK3-400	400
JBK3-630	630
JBK3-1000	1000		Распределение мощности для различных намоток может быть в соответствии с запросом США.
JBK3-1600	1600
JBK3-2500	2500
