OEM android материнская плата

Описание и отзывы

Характеристики

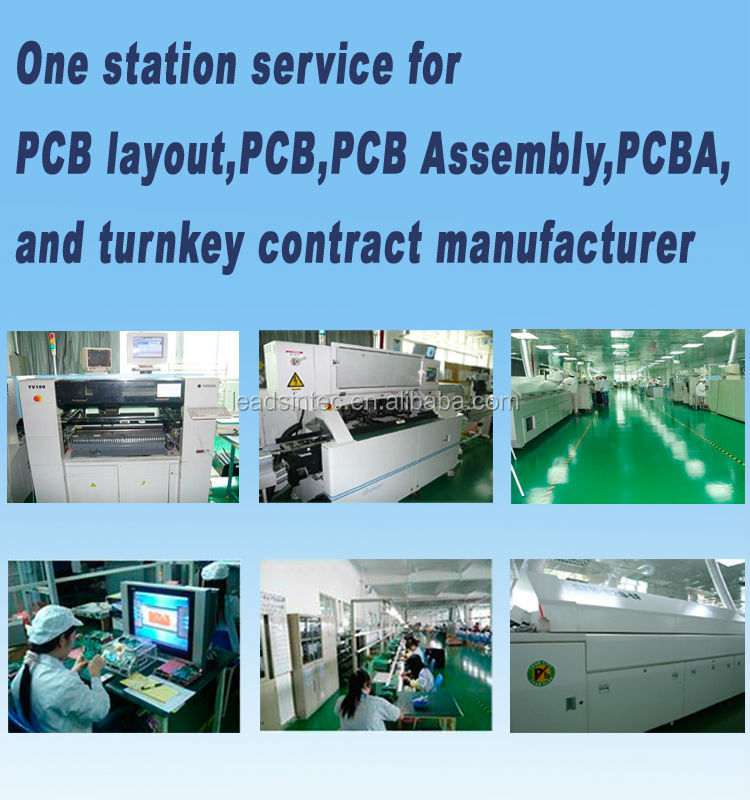

OEM android материнская плата сервис по сбору



Наше изготовление доски PCB и PCB монтажный сервис:
O плата PCB файлов с перечень запасных частей, предоставляемыми заказчиками
O печатной платы, печатная плата компоненты, приобретены на по нашей вине
O плата PCB с деталями в сборе
O электронного тестирования печатных плат или PCBA
O быструю доставку, антистатический пакет
O по ограничению на использование опасных материалов в производстве Директивы в соответствии с требованиями, не содержит свинец
O одна остановка службы дизайн печатной платы, разводка печатной платы, производство печатных плат, компоненты, закупки,

O сборки печатных плат, испытания, упаковки и доставки печатной платы









Техническая спецификация для печатных плат

Номер слоя	1,2,4 или 6 до 18 слоев
Количество заказа	1 До 50000
Форма доски	Прямоугольная, круглая, слотов для карт, с вырезными элементами, комплекс, нерегулярные
Тип доски	Жесткая, гибкий, тверд-гибких печатных плат
Материал доски	FR-4 стеклянная эпоксидная смола, FR-4 высокий Tg, по ограничению на использование опасных материалов в производстве, отвечающих требованиям, алюминий, Rogers и т. д.
Доска для резки	Сдвига, V-cut, таб-маршрутизация
Толщина платы	0,2-4,0 ММ, Flex 0,01-0,25 мм
Вес Меди	1,0, 1,5, 2,0 oz
Паяльной маски	Двусторонний зеленый LPI, кроме того, поддержка красный, белый, желтый, синий, черный
Шелковая ширма	Двусторонняя или односторонняя в белом цвете, армейский зеленый, желтый, черный, или отрицательные отзывы
Шелковая ширма минимальная ширина линии	0,006 ''или 0,15 мм
Максимальный Размеры рабочей поверхности	20 дюймов * 20 дюймов или 500 мм * 500 мм
Минимальный зазор/разрыв	0,10 мм или 4 мил
Минимальный диаметр отверстия сверла	0,01 '', 0,25 мм, или 10 мил
Отделка поверхности	HASL, никель, Immersion Gold,Immersion Tin,Immersion Silver,OSP и т. д.
Допуск по толщине	± 10%
Медный Допуск по массе	± 0,25 oz
Минимальная ширина щели	0,12 '', 3,0 мм, или 120 мил
V-глубина	20-25% толщина платы
Файл с дизайном формиат	Предложены файлы Гербер RS-274,274D, Орла и AutoCAD, DXF,DWG



Монтажа на печатной плате возможности

Кол-во	Прототип и малого объема печатных плат Ассамблеи от 1 доска для 250, специальность, или до 1000
Тип Агрегата	SMT, сквозные отверстия
Тип припоя	Растворимые в воде для нанесения паяльной пасты на печатные платы, освинцованный бескорпусный и не содержит свинец
Компоненты	Пассивный вплоть до 0201 Размер BGA и VFBGA Бессвинцовые чип перевозчиков/CSP Двухсторонняя сборки печатных плат SMT Мелкого шага до 0,8 мил Ремонтом BGA и Reball Удаление и замена
Несмонтированная плата зарядного устройства с размером	Маленький: 0,25*0,25 дюйм (ов) Самый большой: 20*20 дюйм (ов)
Файл формиат	Спецификации материалов Файлы Гербер Палочки-N-место файл
Виды услуг	Полностью готовое, частично-ключ или партии
Компонент упаковка	Вырезать ленты, трубки, катушки, Запасных Деталей
Время поворота	В тот же день службы до 15 дней службы
Тестирование	Полета зонды испытания, прибор для контроля с рентгеновским излучением тест AOI
Процесса сборки печатной платы	Буровая установка ----- воздействия ----- покрытие ----- Etaching и зачистки --- пробивка отверстий --- электрические тестирование ----- SMT ----- волновая пайка ----- сборка ----- ИКТ ----- функция тестирование ----- температуры и влажности



Подробные условия для монтажа на печатной плате



Техническое требование для pcb и pcb сборка:
---- Профессиональный поверхностного монтажа и пайки сквозных отверстий технологии
---- Различные размеры, такие как 1206,0805,0603 компоненты SMT технологии
---- ИКТ (в тесте цепи), технология фкт (функционального теста цепи).
---- PCB Ассамблеи с сертификацией UL, сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC фирмы mlight, ec (Rohs) по запрещению применения опасных веществ
--- Азот газ паять reflow технологии для SMT.
---- Высокий стандарт SMT & припоя сборочный конвейер
---- Высокой плотности взаимосвязанных доска размещения технического потенциала.

Цитата требование для pcb и pcb сборка:
---- Предложены файлы Гербер файл и Bom список
---- Четкие фотографии pcba или pcba для нас
---- Метод испытания для PCBA
