Типы электрических концевых выключателей

Номинальный рабочий ток

10A 125 V, 250VAC; 0.4A 115VDC (резисторная нагрузка)

Тип контакта

Контактное сопротивление (начальное значение)

Менее 15 мОм (не включая сопротивление меди)

Контактного материала

Серебряный оксид кадмия контакт (если нет необходимости кадмия, [в соответствии с ROSH сертификатом] может настроить

Электрический

Сопротивление изоляции (начальное значение)

100 mΩ мин. (Используйте DC500V тестирования сопротивления изоляции)

Прибор для тестирования Диэлектрической прочности

Между Несплошной терминалов (начальное значение): 1500 V 50/60 HZ на 1 минута

Между мертвых металлических деталей и каждый терминал: 2000 V 50/60 HZ на 1 минута

Между землей и каждым терминалом: 2000 В 50 Гц в течение 1 мин

Механические часы

Ударопрочность

В свободное положение

Меньше, чем 98 m/s2 (10 г)

В полном рабочем положении

Меньше, чем 294 М./s2 (30 г)

Сопротивляемостью при колебательном движении

1,5 мм двойная амплитуда 10-55 Гц (контактный зазор менее 1 MS)

Ожидаемый срок службы

Механические часы

10000000 операций мин. (вкл/выкл Частота 50 операций/мин)

Электрический

200000 операций мин. (вкл/выкл частота 20 операций/мин)

Используя условие

Температура окружающей среды/Влажность окружающей среды

-20 ~ + 60 (без глазури),

95% RH Макс. (При + 5 ~ 20)

Максимальная частота ВКЛ/ВЫКЛ

120 операций/мин

Номинальный рабочий ток

5A 125, 250VAC; 0.4A 125VDC (..)

Тип контакта

Контактное сопротивление (начальное значение)

До 15 мОм (не включая сопротивление меди)

Контактного материала

Серебряный оксид кадмия контакт (если нет необходимости кадмия, [в соответствии с ROSH сертификатом] может настроить

Электрический

Сопротивление изоляции (начальное значение)

100 mΩ мин. (Используйте DC500V тестирования сопротивления изоляции)

Прибор для тестирования Диэлектрической прочности

Между Несплошной терминалов (начальное значение): 1500 V 50/60 HZ на 1 минута

Между высоковольтный Метало и каждый терминал: 2000 V 50/60 HZ на 1 минута

Между землей и каждым терминалом: 2000 В 50 Гц в течение 1 мин

Механические часы

Ударопрочность

В свободное положение

Меньше, чем 98 m/s2 (10 г)

В полном рабочем положении

Меньше, чем 294 М./s2 (30 г)

Сопротивляемостью при колебательном движении

1,5 мм двойная амплитуда 10-55 Гц

Ожидаемый срок службы

Механические часы

10000000 операций мин. (вкл/выкл частота 120 операций/мин)

Электрический

300000 операций мин (номинальная нагрузка), электромагнетизм контактор FC-100 (AC200V) нагрузка; 5000000 операций мин.

Используя условие

Температура окружающей среды/Влажность окружающей среды

-20 ~ + 60

95% RH Макс. (При + 5 ~ 20)

Максимальная частота ВКЛ/ВЫКЛ

120 операций/мин

Тип изделия

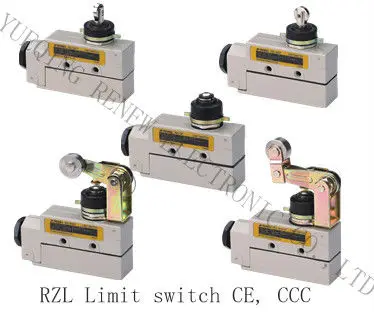

RZL. Номинальный ток: 15А, 250В переменного тока

Рабочая скорость

0,1 мм ~ 1 м/сек

(Тип погружения)

Рабочая частота

Механические часы

240 операций/мин

Электрический

20 операций/мин

Сопротивление изоляции

Выше 100 mΩ (Используйте DC500V тестирования сопротивления изоляции)

Контактное сопротивление

(Начальное значение)

Максимум 15 mΩ

Прибор для тестирования Диэлектрической прочности

Между бесконтактным терминалом:

AC1000V 50/60 HZ на 1 минута

Между высоковольтный Метало и каждый терминал, и каждый терминал: AC2000V 50/60 HZ на 1 минута

Сопротивление вибрации (ТИП плунжера)

Неисправность

1,5 мм двойная амплитуда; 10-55 Гц (контактный зазор меньше 1 мс)

Ударопрочность

Pin плунжерного типа

Макс 300 m/s2 (свяжитесь с разрыва составляет менее 1 г-жа)

Другие

Макс 50 м/s2 (свяжитесь с разрыва составляет менее 1 г-жа)

Срок службы

Механические часы

5000000 операций выше (вкл/выкл частота 60 операций/мин) (Заказ OT)

Электрический (резистивная нагрузка)

500000 операций мин.

(Вкл/выкл частота 20 операций/мин)

Температура окружающей среды и влажность окружающей среды

-25 ~ + 80 (без глазури),

85% RH Макс. (При + 5 ~ 35)

Контактного материала

Сплав AgNi; сплав AgCdO (заказ ROHS
