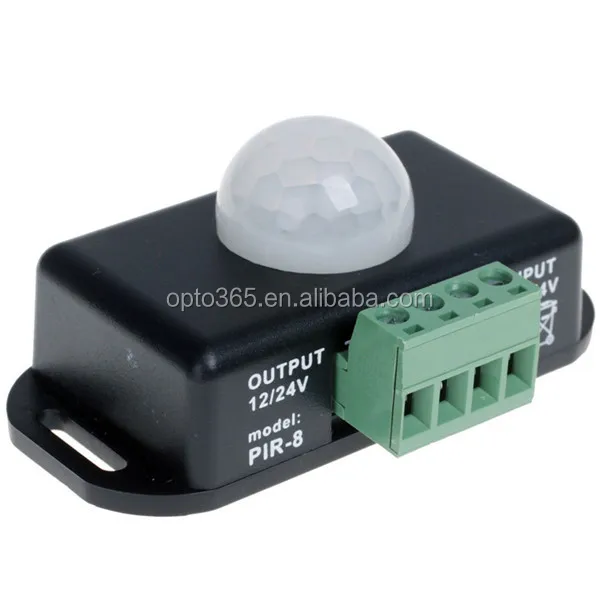

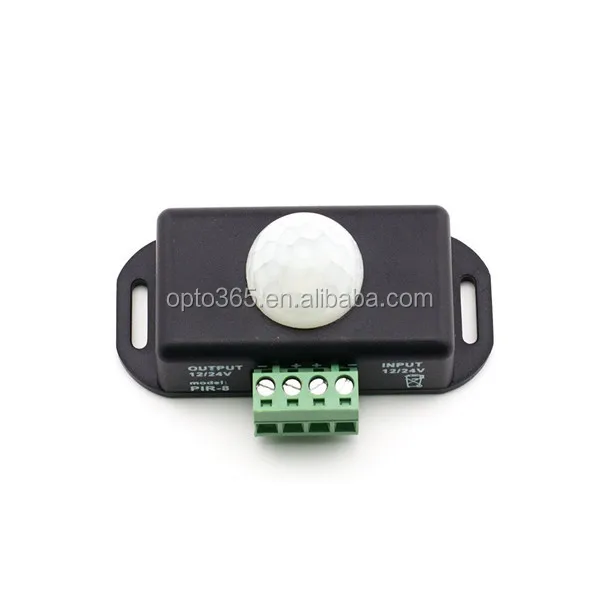

Инфракрасный датчик обнаружения контроллер переключателя для светодиодного

Summarization

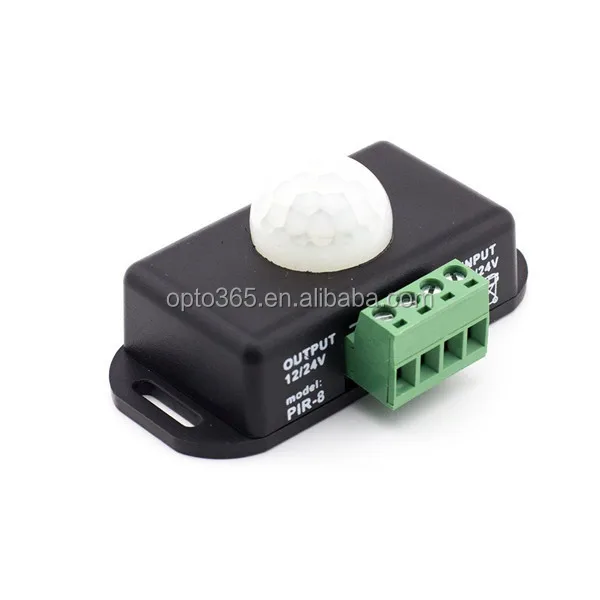

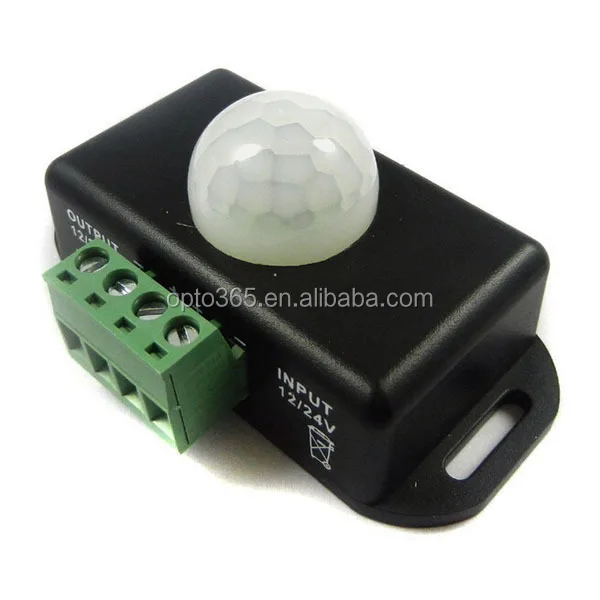

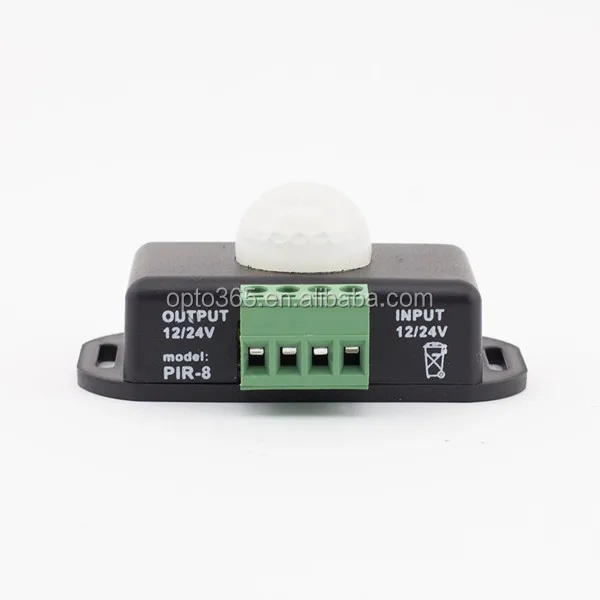

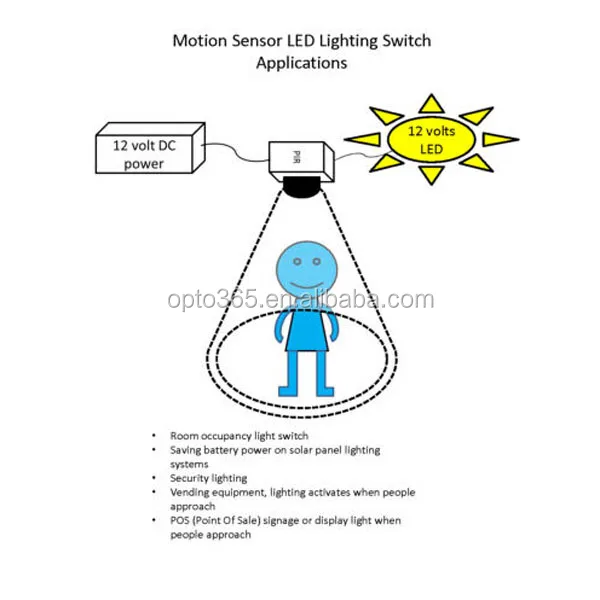

The human body is an infrared detection sensor switch controller, the use of infrared detection control the

load of the switch.Users according to actual needs, the human body sensors installed in the appropriate

environment



Technical parameters

    Working temperature: -20-60 °C

    Supply voltage: DC12/24V

    Output voltage: DC12/24V

    Output: 1 channel

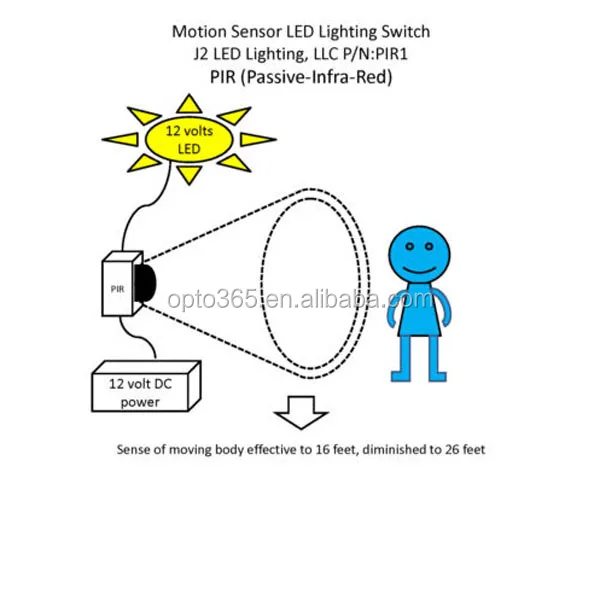

    Sensing distance: 5 ~ 8 M.

    Ham should angle: 60 degrees.

    Output current: <6A

    Delay time: 1-10min (adjustable)

    External dimension: L76 Χ W45 Χ H34 mm

    Packing size: L104 Χ W64 Χ H41 mm

    Net weight: 32g

    Gross weight: 50g



 Direction for Use

1. Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between

    connecting wire before you turn on the power;

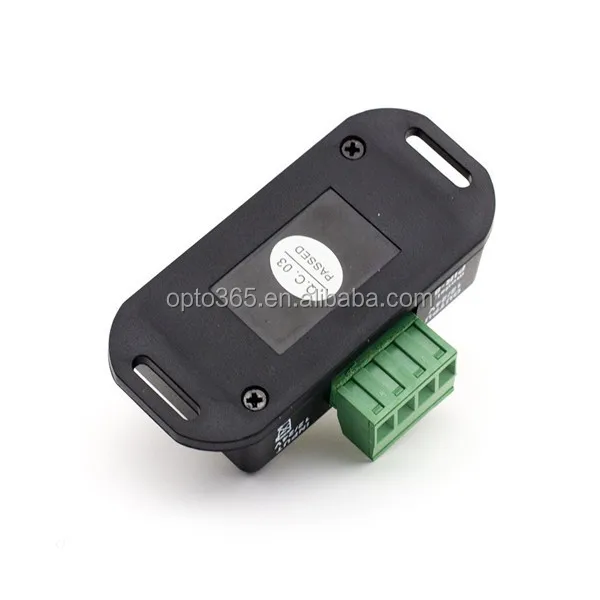

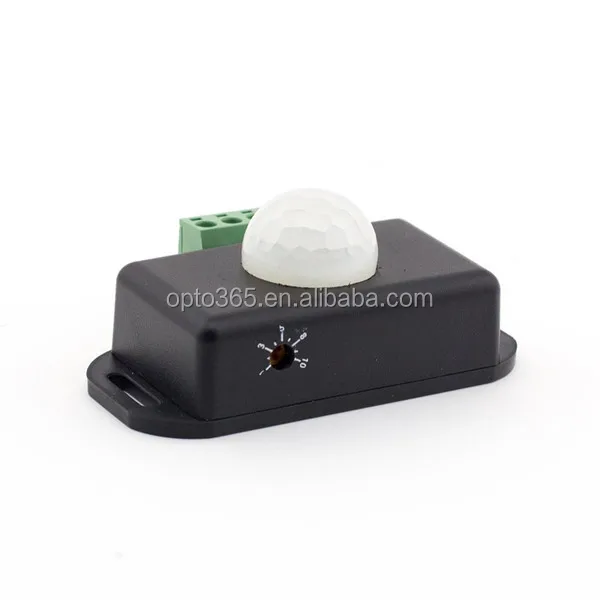

2. There is a time setting knob on the back of the controller, rotate the knob, you can set the delay time of

     human body induction switch, when detecting someone, it lights up the light, and after the time of people

     leaving reaches the set delay time, the light will be turn off automatically.

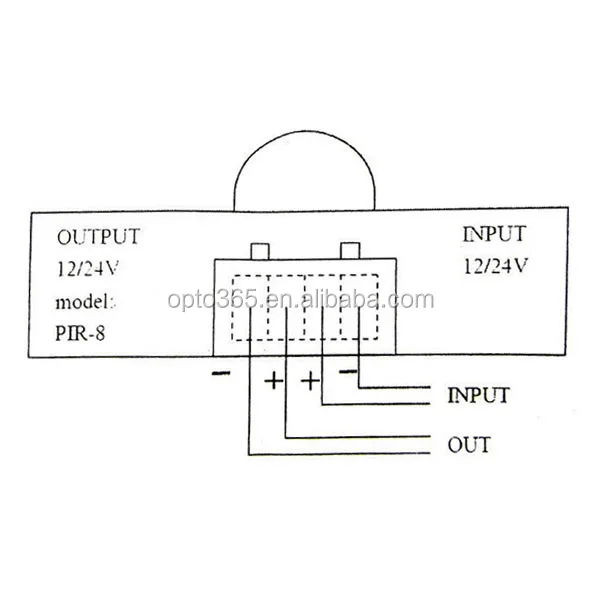

3. The controller signal output line and input line should be connected correctly.
