Спиральный резак для броши HSS M35/M42 модуль DP

Описание и отзывы

Характеристики

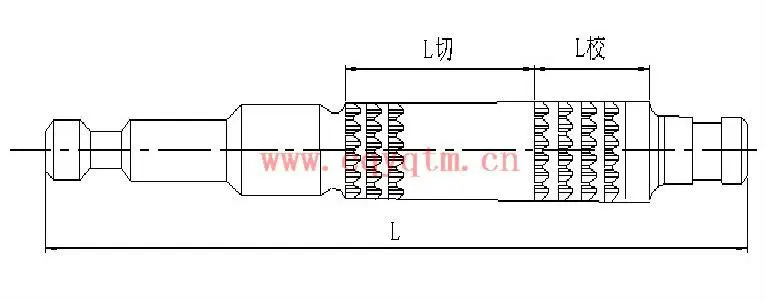

HSS M35/M42 модуль DP PA30 эвольвентные шлицевые резак для брошей



Таблица характеристик эвольвольтовых Сплайнов:





Модуль	Ширина основания пространства для зубов	Нет. зубов	Общая длина	Протяжной длина
1	1,571	12-40 по европейскому стандарту	430 ~ 1000	10 ~ 120
1,25	1,963		550 ~ 1120	18 ~ 120
1,5	2,356		570 ~ 1140
2	3,142		650 ~ 1390
2,5	3,927		740 ~ 1600
3	4,712	12 ~ 30	820 ~ 1580
3,5	5,498	12 ~ 26	850 ~ 1670
4	6,283	12 ~ 22	920 ~ 1520
5	7,854	12 до 18 месяцев	1120 ~ 1620



Примечание:

1. эвольвент сплайн протяжки со стандартным углом давления 30 °

2. Мелкий шаг эвольвента сплайн протяжки m0.5 ~ m0.8 базовый круг dia. ≥ 6 мм можно заказать

3. эвольвентные рифленым Броши со стандартным P. A.45 °, m0.5 ~ m2.5 также может быть заказан.

























Серия инструментов для протяжки: круглые протяжки, параллельные боковые шлицевые протяжки, эвольвентные шлицевые протяжки, шестиугольные протяжки, квадратные протяжки, шлицевые протяжки, треугольные шлицевые протяжки и так далее.









Введение материала:



A. W6Mo5Cr4V2 (GB) M2 (ASTM), S6-5-2 (DIN), SKH51 (JIS)
Химический состав: C 0,85, Si 0,38, Mn 0,35, P≤0. 030, S≤0. 030, Cr 4,10, W 6,00, Mo 4,80 V 1,85
Основное применение: широко используется для изготовления всех видов резаков и долговечных форм для холодной работы



B. W6Mo5Cr4V2Co5 (ГБ), M35 (ASTM), 1,3243 (DIN), SKH55 (JIS)
Химический состав: C 0,93, Si 0,38, Mn 0,35, P≤0. 030, S≤0. 030, Cr 4,10, W 6,30, Mo 4,80 V 1,85, Co 5,00
Основное применение: часто используется для изготовления лезвий с высокой скоростью и большой трудностью резки, так как это хорошее абразивное сопротивление





W6Mo5Cr4V2 (M2), W9Mo3Cr4V (W9), W18Cr4V (W18), W6Mo5Cr4V2Al (M2Al), W6Mo5Cr4V2Co5 (M35), W2Mo9Cr4VCo8 (M42), W4Mo3Cr4VSi (4341), W4Mo2Cr4VSi (4241)
