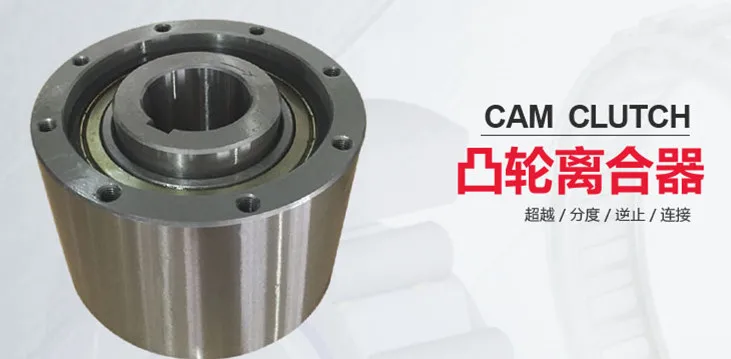

Кулачковая муфта серии МЗ обгонная подшипника

Модель

Высокий крутящий момент
Емкость
(N · m)

Макс. Обгонные муфты
(Об/мин)

Макс.
Индексирования
(Цикл/мин)

Перетащите
Высокий крутящий момент
(N · m)

Внутренняя поверхность
Гонка

Наружный
Гонка

MZ15G

186

2200

900

150

0,20

MZ17G

215

2000

800

150

0,20

MZ20G

323

1900

700

150

0,29

MZ30G-22

735

1800

500

150

0,39

MZ30G-25

MZ30G

MZ35G

1080

1700

300

150

0,49

MZ45G-40MZ45G

1620

1700

300

150

0,69

MZ60G-50

MZ60G-55

2110

1600

250

150

0,98

MZ60G

MZ70G-65

3040

1300

250

150

1,27

MZ70G

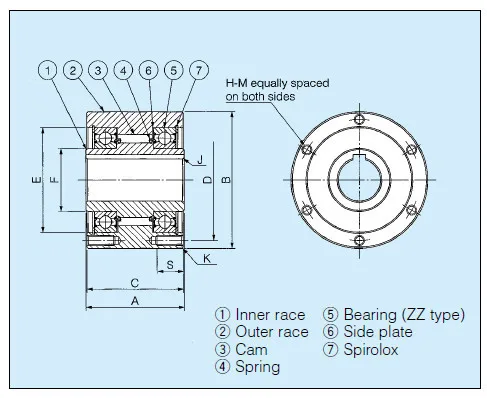

Диаметр Размер

А

C

B (H7)

F

E

K

Резец сверхтвердый PCD
D

S

H-M Нет. В
Резьбовыми отверстиями
×Size ×pitch

Вес
(Кг)

Допустимое отклонение диаметра.
(H7)

Шпоночным пазом для промышленных ворот

Фаска
J

15

5 × 2,3

0,8

55

53

68

25

47 (Европа)

1,3

58

10

6-M5 × 0,8

1,3

17

5 × 2,3

0,8

63

61

75

28

52

1,3

64 ГБ

10

6-M5 × 0,8

1,7

20

5 × 2,3

0,8

64 ГБ

62

80

30

55

1,3

68

12

6-M6 × 1,0

1,9

22

8 × 3,3

1,0

70

68

100

45

75

1,3

88

16

6-M8 × 1,25

3,2

25

8 × 3,3

1,0

30

10 × 3,3

1,0

35

10 × 3,3

1,0

78

76

110

50

80

1,3

95

16

6-M8 × 1,25

4,4

40

12 × 3,3

1,3

87

85

125

60

95

1,3

110

16

8-M8 × 1,25

6,2

45

12 × 3,3

1,3

50

14 × 3,8

1,5

90

88

155

80

125

1,3

140

16

8-M8 × 1,25

9,5

55

16 × 4,3

1,5

60

18 × 4,4

1,5

65

18×4,4

1,8

105

103

175

95

145

1,3

162

16

8-M8 × 1,25

13,1

70

20 × 4,9

1,8
