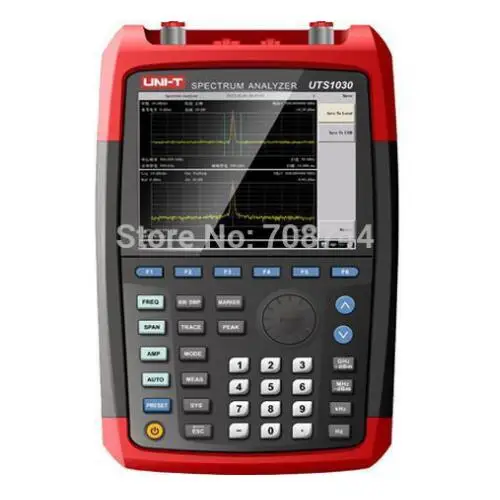

UNI-T UTS1030 6 5 "tft-LCD (жидкокристаллический дисплей) 9 кГц ~ 2GHz Ручной Анализаторы

Технические характеристики

UTS1030

Измерение спектра

Диапазон

9 кГц ~ 3,6 ГГц

Разрешение

1гц

Точность

± (Индикация частотного маркера * контрольная точность частоты + 1% * Span + 10% * RBW + 0,5 * [Span/(точки развертки-1)] + 1 Гц)

Внутренняя ссылка (10 МГц)

Коэффициент старения <1ppm/год
Стабильность при температуре <0.5ppm (15℃ ~ 35℃)

Полоса пропускания (RBW)

Диапазон

10 Гц ~ 3 МГц, настроено до: 1 Гц ~ 10 Гц

Возможность выбора (60 дБ/3 дБ)

Rbw≤500khz; <5% типичный

Точность

Rbw≤500khz; <5% типичный

Ширина полосы видеочастот

10 Гц ~ 3 МГц

Средний уровень шума (1 Гц RBW, 0dB RF аттенюатор)

Предусилитель Off

100 кГц ~ 1 МГц: <-100 дбм-3 × (f/100 кГц) дБ

1 МГц ~ 10 МГц: <-130 ДБм
10 МГц ~ 1 ГГц: <-135 ДБм
1GHz ~ 3,6

ГГц: <-130 ДБм

Предусилитель на

100 кГц ~ 1 МГц: <-120 дбм-3 × (f/100 кГц) дБ

1 МГц ~ 10 МГц: <-150 дБм
10 МГц ~ 1 ГГц: <-155dBm
1 ГГц ~ 3,6 ГГц: <-148dBm

Фазовый шум (fc = 500 МГц)

Офсетная печать 30 кГц

-90dBc/Гц

Офсетная печать 100 кГц

-100dBc/Гц

Офсетная печать 1 МГц

-110dBc/Гц

Время развертки

Срок службы (100hz≤span≤3. 6 ГГц)

10 мс до 3000 с

Zero пролет

От 1 мс до 3000 с

Режимами развертки

Непрерывная, с переключением между дальним

Триггер

Источник запуска

Авто, видео, EXT

Офсетная печать 100 кГц

Уровень TTL 5 В (Типичный)

Счетчик частоты

Разрешение

1 Гц, 10 Гц, 100 Гц, 1 кГц

Неопределенности

Частотная индикация x контрольный ход частоты + разрешение счетчика

Точность амплитуды (20℃ ~ 30℃)

Общая точность амплитуды (90%)

±1. 5dB
Диапазон входного сигнала:-50dBm ~ 0dBm

Амплитуда

Макс. Безопасный входной уровень

Средняя непрерывная мощность: + 27dBm

Макс. Входное напряжение постоянного тока

50Vdc

Вход оптический аттенюатор диапазон

0 ~ 39 дБ, в 3 дБ шаг

1dB сжатия

+ 7dBm

Объем встроенной памяти

128 MB

Оставшихся

Перехватчик третьего заказ (TOI)

> 30 МГц: 13 дБм

Второй гармонический перехватчик (SHI)

+ 30dBm

Вход с ложным

<-60dBm

Оставшихся

<-85dBm

Генератор слежения (опционально)

Частотный диапазон

От 100 кГц до 1,5 ГГц

Выходная мощность

-30 дБм ~ 0 дБм, в 1 дБ шаг

Выход это действительно плоский экран

± 3dB

Вход/выход

РЧ вход

Тип N, гнездо (50 Ом)

USB

Usb-хост, usb-устройство

LAN

10/100 Base-T, RJ-45 коннектор

Демодуляции AM/FM

Гарнитура

Ссылка на входе/выходе

10 МГц, BNC гнездо, вход: 0 дБм ~ + 10 дБм; Выход: 0 дБм ± 2 дБ

Общие характеристики

Мощность

Литий-ионный аккумулятор: 7,4 В 6600 мАч;
Адаптер постоянного тока: 100 ~ 240VAC 50/60Hz 1.5A

Дисплей

6,5 дюйма TFT LCD, VGA (640 × 480)

Цвет продукта

Красный и серый

Вес нетто

3,0 КГ

Размер продукта (W×H×D)

182 мм × 288 мм × 142 мм

Стандартные аксессуары:

DC адаптер, N/SMA конвертер, N/BNC конвертер, RF кабель, антенна

Стандартная индивидуальная упаковка

Подарочная коробка, Инструкция на английском языке

Стандартный Кол-во в коробке

1 шт.

Стандартное измерение коробки (L×W×H)

400 мм × 280 мм × 220 мм

Стандартный вес брутто коробки

3,9 КГ
