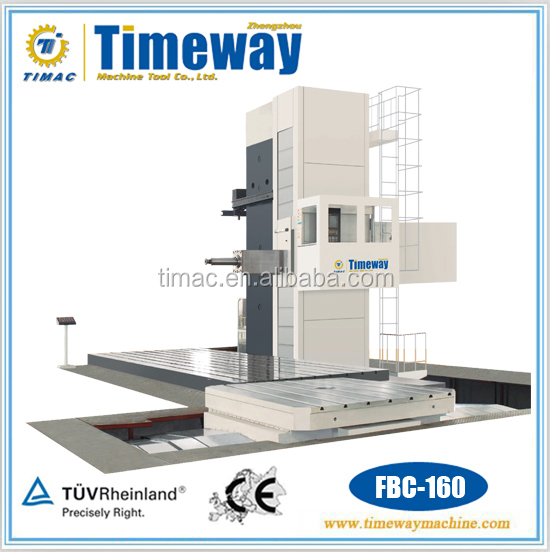

ЧПУ машина напольного типа коризонтальное буравление and фрезерная машина или обрабатывающий центр с ЧПУ
FBC-130 FBC-160 FBC-200
Основные месяц
Краткая информация
Машина резюме

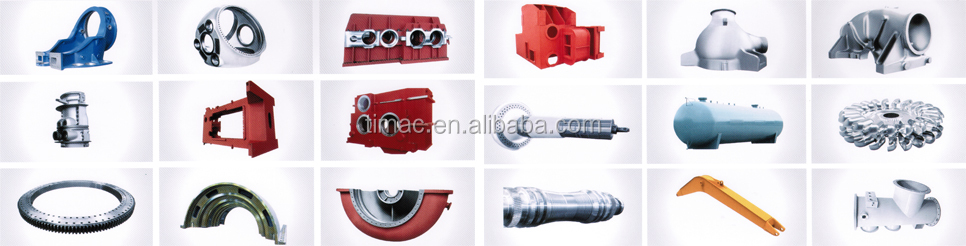

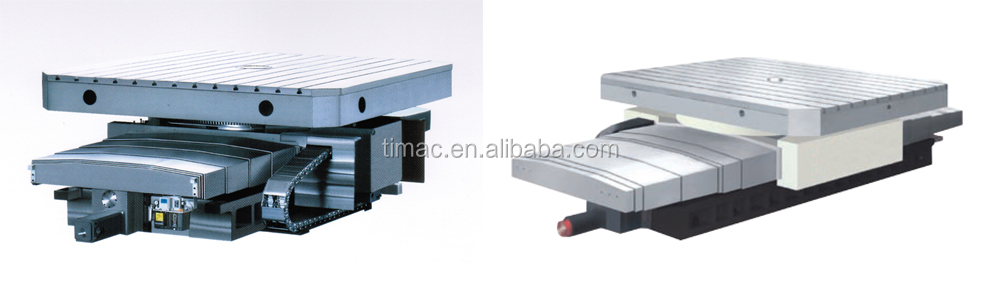

Станок используется для обработки всех видов больших и средних частей, основных частей, коробок. Он может эффективно и с высокой точностью закончить обработку процедур частей,Например, фрезерование, бурение, скучно, нарезание резьбы. Он понял линейной интерполяции, винтовой интерполяции, дуги интерполяции, произвольных четыре оси связь. Когда опционально вращающийся стол с ЧПУ, он значительно увеличиваетДиапазон обработки. Он подходит для стандартных машинное оборудование, авиация, авиакосмическая промышленность, автомобильный, ядерный взрыв, промышленности, энергетики, пресс-форм, локомотив, juki, инженерной техники, кораблей, станки, электроника, печать, ткани и Других отраслях промышленности.
Основные выступления
Структура и производительность

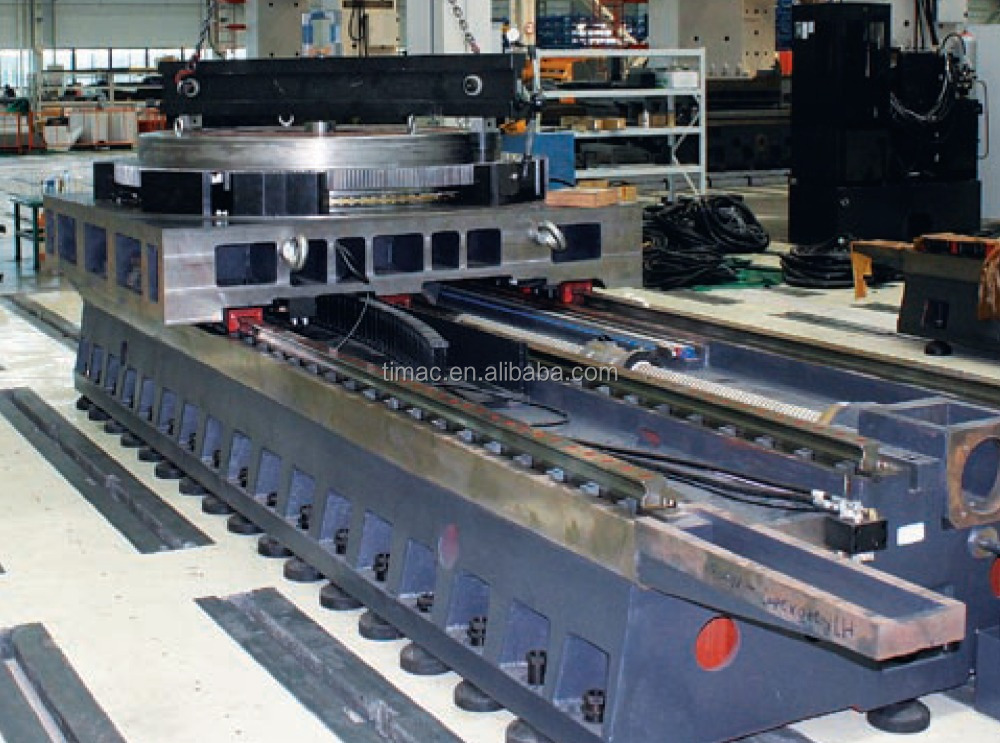

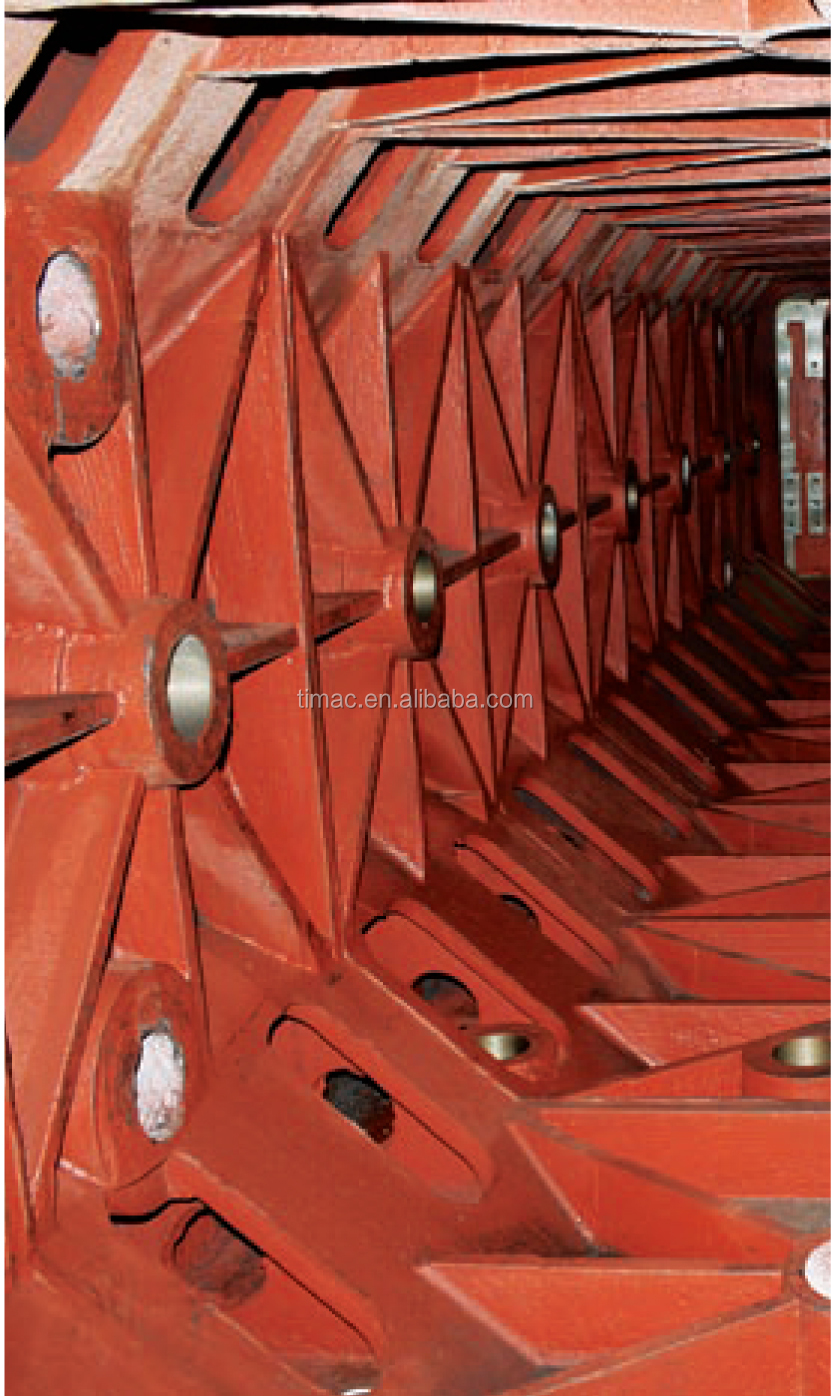

1. Применяется супер высокая колонна и шпиндельная коробка, шпиндельная коробка принимает закрытые коробки типа структуры, высокая прочность. Колонна принимает ткань м, усиленная внутренними углами усиленной структуры, которая может гарантировать большую точность. 2. Между нижней части седла и станиной передачи передач и стеллаж для выставки товаров, высокая мощность, высокий крутящий момент. 3. Он оснащен подъемной платформой. 4. Оперативная память из выкачивания воздуха с автоматической компенсации с гидравлической системой баланса. 5. В соответствии с размером станка HFBC16 серии кровать принимает четыре статьи тяжелой нагрузки линейных направляющего выступа завальцовки, большая грузоподъемность, хорошая жесткость.

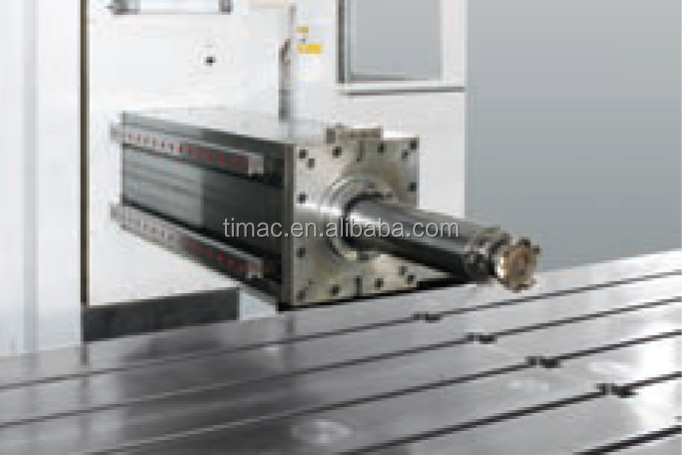

Высокая производительность 1. Машина принимает дизайн изменение скорости ящик лоток для кернов высокого среднего размера.-Низкая три уровня шестерни, что скорость вращения шпинделя в режиме реального времени 3-1600rpm.It может удовлетворить требования различных скорость резки и крутящий момент. 2. Поездок супер-высокая стойка, шпиндельной коробки, с квадратной задвижкой, сверлящей оправкой, которые могут удовлетворить высокой точности и высокой жесткости обработки всех видов больших, очень большая поверхность очистки деталей. 3. С квадратной задвижкой с водоотводная траншейная решетка из железного материала и шпиндель подшипника с тяжелой нагрузкой и высокой скорости, сделать сверлящей оправкой закончите вырезать с большим крутящим моментом и высокой скоростью.

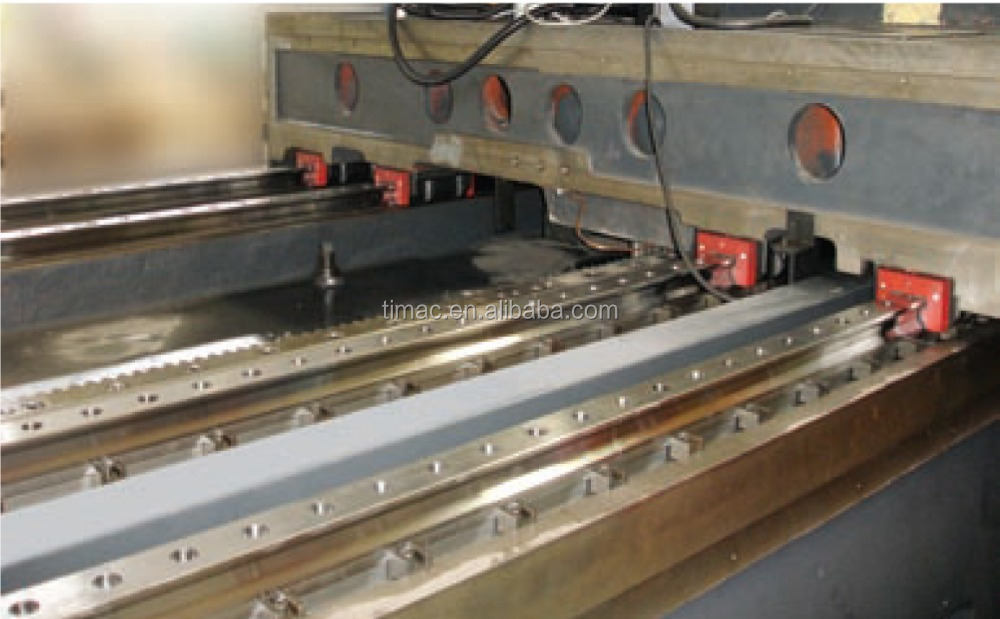

Высокая точность 1. Нанесите большой спецификацией, высокоточные линейные направляющие движения, гарантировать, что все оси гибкие движения, хорошая устойчивость. 2. Нанесите ebtirely замкнутому циклу с высокой точностью решетки масштаба позиционирования высокой точности. 3. Шпиндельной коробки и квадратный оперативной памяти используют гидравлические точность компенсации, это гарантийный LSD требование Высокоточный в тех случаях, когда квадратной задвижкой наружу. 4. Все оси принять решетки масштаба ebtirely замкнутому циклу испытательная система.
Человек-машина 1. inpendent подъемная платформа работы, легко внешний вид и регулировка на разную высоту заготовки процесса. 2. Полностью закрытая подготовка, Хорошая безопасность. 3. Полностью автоматическое удаление чипа.
Список спецификаций
Технические параметры станков
Технические характеристики
Блоки
FBC-130
FBC-160
FBC-200
Емкость
Поперечное перемещение колонны (X)
М
4/6/8/10/12/15
4/6/8/10/12/15
6/8/10/12/15
Вертикальный дорожный головной убор (Y)
Мм
2500/3000/3500
3000/3600/4000/4500
3500/4000/4500
/5000/6000
Квадратный ram travel(Z)
Мм
1000
1250
1250
Расточные шпиндель осевой путешествия (W)
Мм
800
1000
1250
Макс. Диаметр расточки
Мм
Φ500
Φ600
Φ700
Макс. Диаметр сверления
Мм
Φ50
Φ60
Φ80
Шпинделя
Скучно диаметр шпинделя
Мм
Φ130
Φ160
Φ200
Фрезерный Шпиндельный диаметр
Мм
Φ240
Φ260
Φ330
Шпинделя с коническим отверстием
ISO NO.50
ISO NO.50
ISO NO.60
Скучно диапазон скоростей вращения шпинделя
Об/мин
3-2000
3-1600
3-1600
Растачивания Выходной крутящий момент
Н. М
3543/4885
5982/8380
18800
Фрезерный Шпиндельный Выходной крутящий момент
Н. М
4900
8300
22000
Мощность двигателя шпинделя
КВт
SIEMENS:37/51
SIEMENS:60/75
SIEMENS:100
Площадь поперечного сечения Ram
Мм
450*500
450*500
530*600

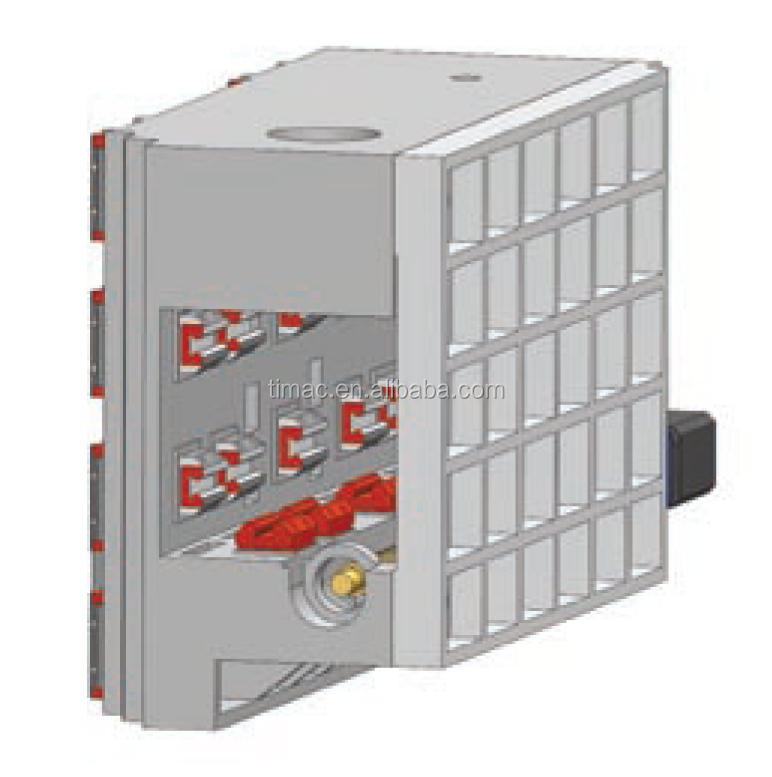

Журнал Инструмент
Емкость
T
60
60
60
Смена инструмента типа
Опционально
Опционально
Опционально
Время смены инструмента
Сек.
15 и Prime;
15 и Prime;
20 & Prime;
Максимальная длина инструмента
Мм
400
400
500
Максимальный диаметр инструмента
Мм
Φ250
Φ250
Φ320
Максимальный вес инструмента
Кг
25
25
50
Для кормления
Скорость подачи (X/Y/Z/W)
Мм/мин
1-5000
1-5000
1-5000
Быстрая скорость подачи (X/Y/Z/W)
Мм/мин
6000
6000
6000
Точность
Точность позиционирования
X/Y
Мм
0,015/1000
0,015/1000
0,015/1000
Z1
Мм
0,015/1000
0,015/1000
0,015/1000
Z/W
Мм
0,015/1000
0,015/1000
0,015/1000
Повторная точность позиционирования
X/Y
Мм
0,008/1000
0,008/1000
0,008/1000
Z1
Мм
0,008/1000
0,008/1000
0,008/1000
Z/W
Мм
0,008/1000
0,008/1000
0,008/1000
Вес машины
Кг
102000
124000
180000
Усилитель мощности
КВА
128
128
150

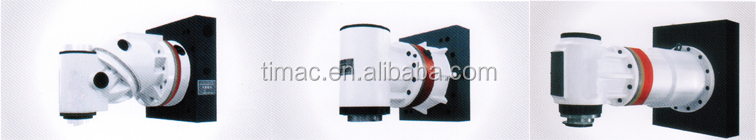

Фрезерная головка (опционально)
Универсальная фрезерная головка с прямым углом больше правой кнопкой мыши ange фрезерная головка
