Высокочастотное сварочное оборудование для индукционных

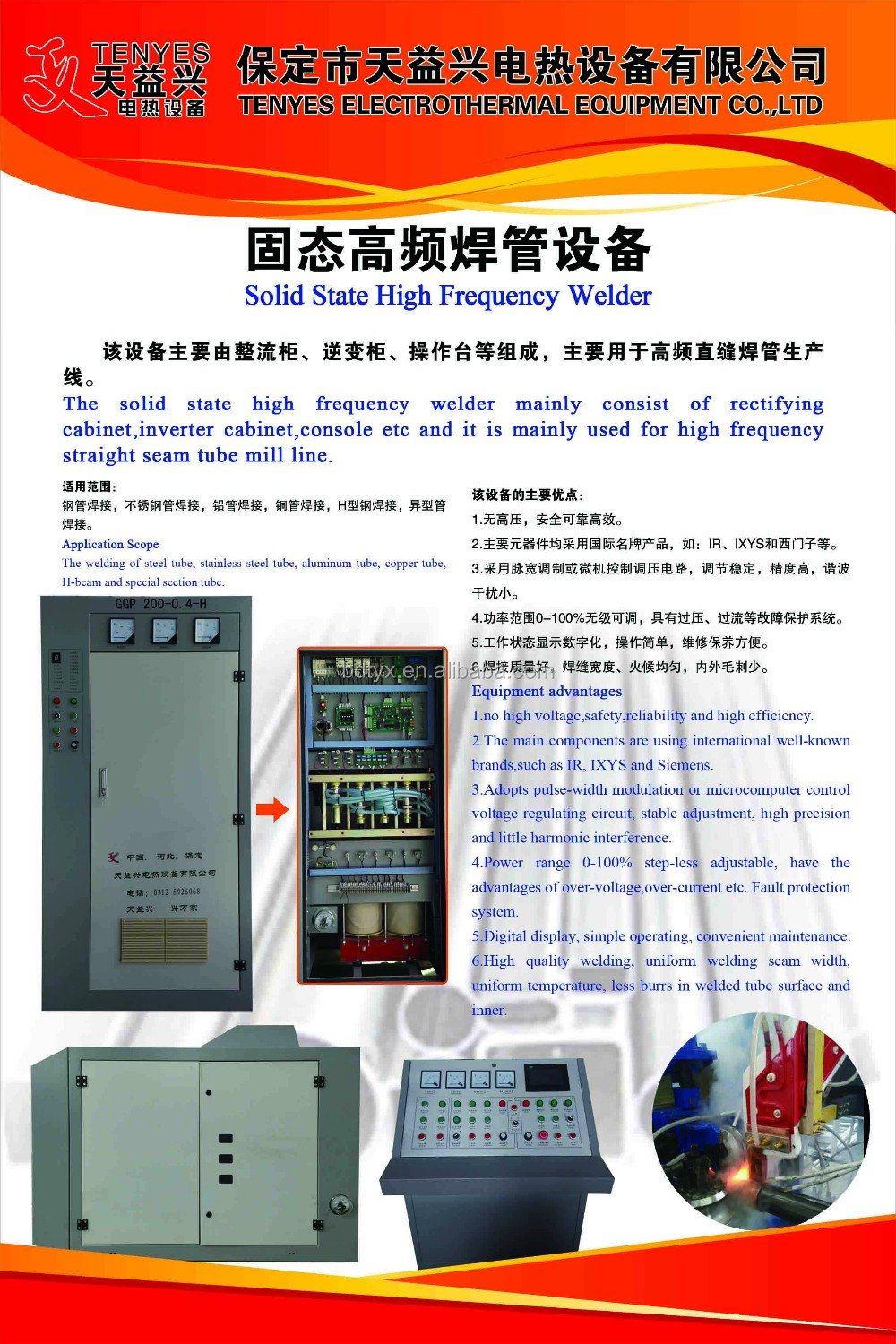

Высокочастотное Индукционное сварочное оборудование-высокотехнологичное оборудование, разработанное нашими инженерами. основной индекс производительности наших трубных сварочных аппаратов находится в ведущем положении дома. твердотельный HF сварщик в основном состоит из трех частей: трансформатора, Выпрямительного шкафа и инверторного шкафа.

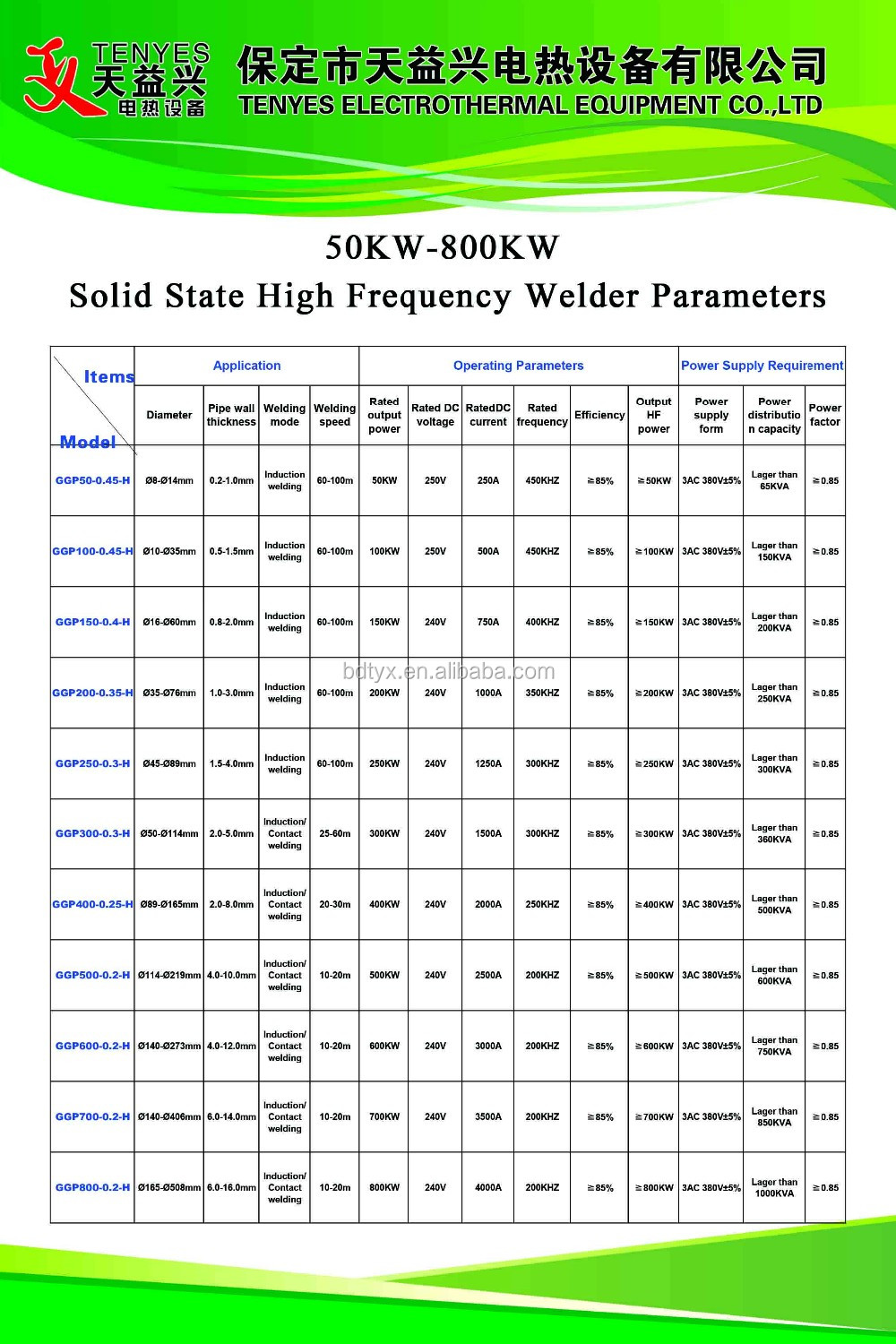

Наше высокочастотное Индукционное сварочное оборудование для труб и его выпрямитель и инвертор контролируются микрокомпьютером и оснащены другими периферийными устройствами. Все элементы управления интегрированы в две электронные платы (каждая для выпрямителя и инвертора). Мы реализуем оптимальную регулировку выпрямителя и инвертора на основе мощной функции компьютерного программного и аппаратного обеспечения. Мы можем произвести все виды твердотельных высокочастотная сварочная машина от 60 кВт до 800 кВт.

Основные преимущества высокочастотного индукционного сварочного оборудования труб:

1. Нет высокого напряжения, безопасности и высокой эффективности

2. Использование МОП-транзистора высокой мощности

3. Хорошее качество сварки труб, ширина сварки и тепло равномерно, меньше заусенцев

4. Диапазон мощности от 0 до 100% регулируемая бесступенчато

5. Использование импульсной ширины модуляции или регулирования напряжения микрокомпьютерное управление на основе, регулировка стабильная с высокой точностью, небольшие гармонические помехи

6. Он имеет систему защиты от неисправностей с избыточным напряжением, током, недостатком фазы и меньшим давлением воды и т. д.

7. схема управления имеет функцию мягкого запуска и мягкого останова, она не будет влиять на электрическую сеть.

8. Цифровой дисплей режима работы и простота обслуживания.

Краткое описание для каждой части высокочастотного индукционного сварочного оборудования

Твердотельный высокочастотная сварочная машина разработан специально для прямой сварки швов. Он принимает высокомощные компоненты США полевой МОП-транзистор и Германии IXYS компании быстрого восстановления диода. конденсатор большой мощности C и индуктор coi L составляют ток-режим para L e L верхняя-vo L контурная резонансная цепь, которая не нуждается в выходном трансформаторе. Таким образом, он не только улучшает эффективность, но и повышает надежность сварщика. твердотельный HF сварщик имеет такие отличительные особенности, как энергосбережение, эффективная сварка, простая структура, легко Обслуживание, низкий уровень отказов, низкая стоимость обслуживания и т. д.

1). Выпрямительный шкаф

Что касается твердотельных высокочастотный сварочный аппарат, в выпрямляющем шкафу Используется Высокая Мощность тиристорный выпрямитель, и некоторые компоненты гармонического поглощения и LC резонансных Фильтров разработаны в то же время, чтобы достичь цели уменьшения импульса выходного напряжения оборудования и увеличения коэффициента пульсации индекс. Коэффициент пульсации на выходе всего оборудования составляет менее 5% для обеспечения качества сварки и избежания помех гармонического волнового компонента к электросети одновременно.

2). Инвертор выход аркадных

Высокочастотный источник питания для стальных труб/ТрубкаСварка, IRFP460 и быстрого восстановления диода DSEI60-06P американского ИК corporation и Германия IXYS corporation используются для формирования электротрансформатор в качестве основного агрегата питания. Однослойный модуль питания выходная мощность более 50 кВт.Те же модули питания имеют особенностьВзаимозаменяемость.

3).Центральный пульт управления

ЯNdicate выходной ток и напряжение блока питания постоянного тока; Арматурное напряжение и ток, трубопровод может быть полностью контролируется Центральным блоком управления. оно достигает дистанционного управления и регулирования мощности твердотельного высокочастотного сварщика.

4). ИзоляцияТрансформатор

Изолирующий понижающий трансформатор aDopts маслаПогружен ТипТрансформаторИУменьшает входное напряжение отПеременное напряжение380 V toО200 V toПоставка исправление шкафВ то же время, это Трансформатор уменьшает гармоническиеВолнаПомехЭлектрической сетиИ яNcreaseКоэффициент мощностиТвердотельных высокочастотный сварочный аппарат.

5).Воздушно-с водяным охлаждениемEr

Циркуляционная система охлаждения для мягкой воды завершила свое охлаждение в согревающий раздел rectifYing шкафИВыходИнверторШкаф, С использованием воздушного водяного теплообменника и внутренней циркуляции принимаетДистиллированныйВода, с функцией автоматического контроля температуры и отображения. Эта системаУОсобенности полной защиты и без необходимости дополнительно построить охлаждающую башню и круглый бассейн.

6). кулер для воды

Циркуляционная система охлаждения для мягкой воды завершила свое охлаждение в согревающий раздел rectifYing шкафИВыходИнверторШкаф, Использование воздушного водяного теплообменника и наружной воды (нормальная) охлаждает внутреннюю воду(Дистиллированная вода), С функцией автоматического контроля температуры и отображения. Эта системаУХарактеристики полной защиты и с дополнительной конструкцией охлаждающей башни и круглого бассейна.

7). Блок регулировки скорости постоянного тока (водяное охлаждение)

Шкаф привода постоянного тока для сварочного аппарата для стальных труб с двухконтурным контролем скорости, с широким диапазоном скоростей, хорошей динамической производительностью, преимуществами многомоторной связи
