Бурение скважин на воду

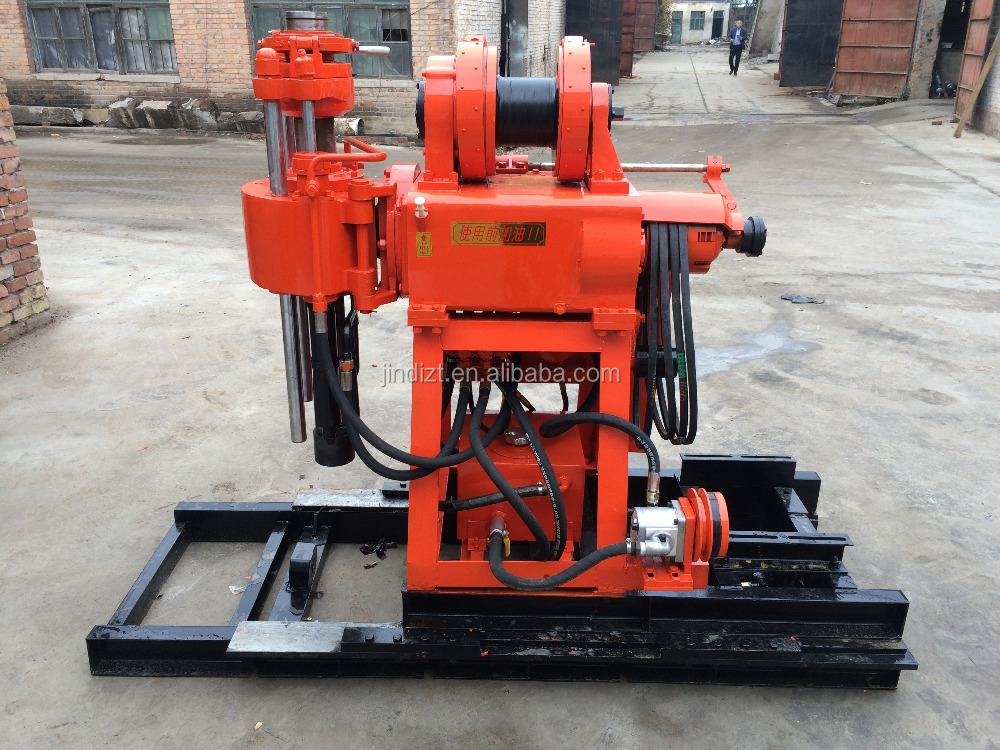

XY-1A буровая установка с сердечником-это легкая машина на высокой скорости с гидравлической подачей.
Применение
Буровая установка для общего исследования и исследования soild минерального месторождения, инженерной геотектонической съемки и инспекции бетонной структуры отверстия.
Алмазное сверло, сверло из сплава и стальное роликовое сверло и так далее доступны для сверления в соответствии с различной геологической структурой.
Когда окончательные отверстия соответственно 75 мм и 46 мм в диаметре, номинальная Глубина отверстия составляет 100 м и 180 м. Максимальная глубина не может превышать 110% от просверленной в каждом отверстии. Максимальный допустимый диаметр отверстия 150 мм
Особенности
С гидравлическим механизмом подачи, повышение эффективности бурения, снижение трудоемкости работников.
Установка оснащена шаром на кассетном держателе и шестью боковыми стержнями, стержень может быть заменен без выключения, высокая эффективность работы, безопасный и надежный
Оснащен индикатором давления в нижней части отверстия и легко осваивает состояние внутри отверстия
Ручка по центру, удобная в эксплуатации.
Буровая машина имеет преимущества компактной конструкции, небольшого объема, легкого веса, удобного перемещения, разложения и прочности, подходит для равнин или горных районов.
Принятие большой Келли, двойной направляющей трубы. Повысить стабильность.
Буровая установка для бурения скважин |
|
Глубина бурения |
100 м, 180 м |
Открытый Допустимое отклонение диаметра отверстия |
150 мм |
Конец Допустимое отклонение диаметра отверстия |
75 мм, 46 мм |
Бурильных труб диаметром |
42 мм, 43 мм |
Угол отверстия |
90 °-75 ° |
Размеры (Д * Ш * В) |
1620x970x1560 (мм) |
Вес (без блока питания) |
620 кг |
Ход хода установки (XY-1A(JD) |
350 мм |
Роторный |
|
Скорость вращения шпинделя (5 скоростей) |
1010, 790, 470, 295, 140р/мин |
Ход шпинделя |
450 мм |
Максимальная скорость вращения шпинделя (без нагрузки) |
0,05 м/с |
Максимальная скорость вращения шпинделя (без нагрузки) |
0067 м/с |
Максимальная сила подачи шпинделя |
15KN |
Максимальная подъемная сила шпинделя |
25KN |
Лебедка (лебедки) |
|
Макс. Грузоподъемность (одинарная Веревка) |
15KN |
Скорость |
121, 76, 36 об/мин |
Подъемный барабан линейной скорости (два уровня) |
0,166, 0,331, 0,733, 1,465 м/с |
Dia барабана |
140 мм |
Проволочного каната dia |
9,3 м |
Проволочного каната возможности |
35 мм |
Тормозной Допустимое отклонение диаметра |
252 мм |
Тормоз Ширина ремня |
50 мм |
Масляный насос |
|
Модель |
YBC-12/125 |
Номинальное рабочее давление |
12.5Mpa |
Перемещения |
8 мл/r |
Мощность (дизельный двигатель или двигатель) |
|
Модель (дизельный двигатель) |
ZS1100 |
Номинальная мощность |
12.1kw |
Номинальная частота вращения |
2200r/мин |
Модель (мотор) |
Y160M-4 |
Номинальная мощность |
11kw |
Номинальная частота вращения |
1460r/мин |
Примечание:Мы сделали различные токарный станок для сверления, это первая часть, различной глубиной и диаметром отверстия, то, пожалуйста, скажите мне ваши требования, мы можем дать вам лучшее предложение.
Q:Как выбрать буровую установку?
Ответ: буровая машина, включая буровую установку, буровой насос, двигатель (дизельный двигатель или двигатель) и башню. Выберите сверлильный станок, который должен быть основан на цели бурения, глубине отверстия, конструкции отверстия и состоянии транспортировки.
КакДля того, чтобыУстановите эту Риг? Как управлять этой установкой?
Не волнуйтесь, покупайте наши продукты, мы дадим вам профессиональное руководство.

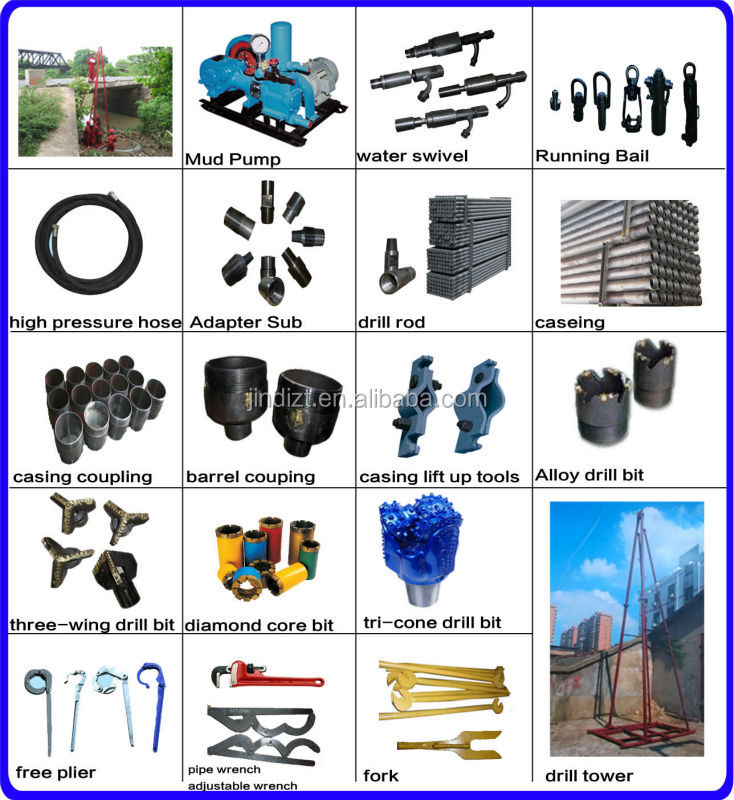

Возможно, вам нужны эти продукты, как показано ниже. Если да, пожалуйста, не стесняйтесь, напишите мне.
