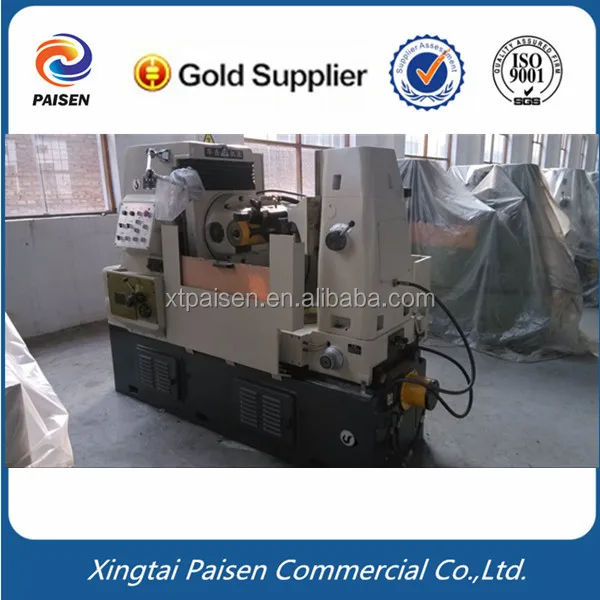

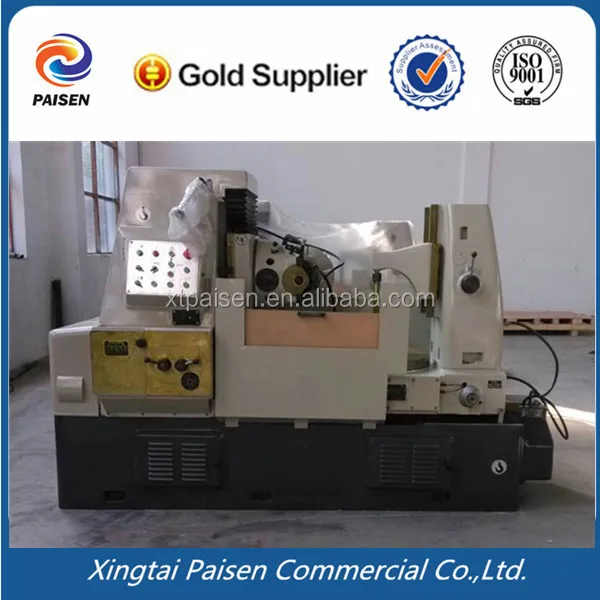

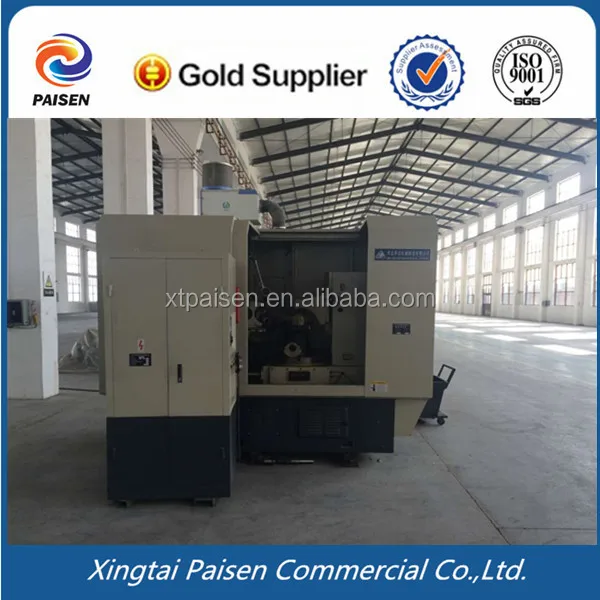

ШестерняЗубофрезерный станокЯвляется специальной формой фрезерного станка, который режет шестерни. Это основной промышленный процесс для резки (в отличие от шлифовки) зубчатых передач инвольтовой формы.
Машина формирует шестерню через процесс генерации, вращая заготовку шестерни и резак (называется aВарочная поверхность) В то же время с фиксированным соотношением между варочной панелью и пустым. Варочная поверхность имеет профиль, заданный в поперечном сечении основной стойкой для зубчатого профиля и находится в форме спирали, так что стороны зубцов на варочной панели генерируют кривую на туристического снаряжения. Спираль имеет ряд разрезов, параллельных оси, для формирования режущих зубов, и профиль соответствующим образом облегчается, чтобы обеспечить зазор резки.
Применение зубчатой машины

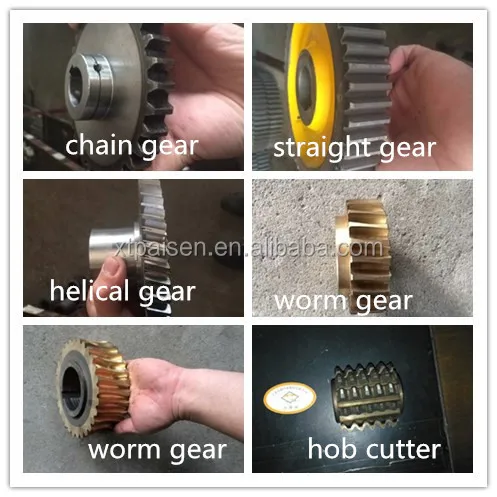

Зубчатые машины используют вращающийся режущий инструмент с несколькими зубьями, называемый плитой для генерации зубцов на зубчатых передачках, червячных зубчатых передачах, спиральных шестернях, сплайнах и звездочках. Больше зубчатых передач режется путем обрезки, чем другими методами, потому что режущий станок непрерывно режет и производит точные шестерни с высокими производственными ставками.
ЗубофрезерованиеЯвляетсяПодвергая механической обработкеПроцесс для изготовления ювелирных изделийЗубчатые колеса,ШлицевИЗвездочкиНаЗубофрезерный станок, Который является специальным типом фрезерного станка. Зубцы или сплайны постепенно нарезаются на заготовку с помощью серии разрезов, сделанныхРежущего инструментаНазватьВарочная поверхность. По сравнению с другими технологиями формирования шестерен он относительно недорогой, но все еще довольно точный, таким образом, он используется для широкого спектра деталей и количества.
Это самый широко используемый процесс резки зубчатых колес для создания спиральных и винтовых зубчатых колес, и больше зубчатых передач режется путем обрезания, чем любой другой процесс, так как это относительно быстро и недорого.
Модель
Y31125ET
Y3180H
Максимальный диаметр заготовки (с задней колонной/без задней колонны)
1000 мм
550 мм
2200 мм
800 мм
Макс зубофрезерные модуль
16 мм
10 мм
Максимальная ширина обработки
500 мм
300 мм
Мин обработки шестерни
Z/K = 12
Z/K = 8
Максимальное вертикальное перемещение инструмента
800 мм
350 мм
Max swiver angel of tool post
± 60 °
± 240 °
Расстояние между осью резака и рабочим столом
Max1000MM
Max585MM
Min200MM
Min235MM
Шпинделя с коническим отверстием
Морс 6
Морс 5
Диаметр варочной панели
Максимальный диаметр 245 мм
Максимальный диаметр 180 мм
Минимальная длина 220 мм
Минимальная длина 180 мм
Максимальный осевой механизм резака
100 мм
50 мм
Варочная поверхность абор диаметров
Φ27,Φ32,Φ40,Φ50MM
Φ22,Φ27,Φ32,Φ40MM
Расстояние между центром оси варочной панели и рабочим столом
Макс 1250 мм
Макс 550 мм
Мин 100 мм
Мин 50 мм
Рабочий стол диафрагмы
200 мм
80 мм
Коническое отверстие оправки заготовки
Морс 6
Морс 5
Рабочий стол диаметр
950 мм
650 мм
Скорость вращения шпинделя и диапазон
7 уровень 16-125р/мин
8 уровень 40-200р/мин
Быстрая скорость перемещения направляющего инструмента
520 мм/мин
≤ 540 мм/мин
Рабочий стол быстрая скорость движения
470 мм/мин
≤ 540 мм/мин77
Расстояние между Рабочий стол
И внешняя Опора оси
Min700MM
Min400MM
Max1200MM
Max600MM
Осевая скорость подачи и степень
8 уровня 0,39-4,39 мм/R
12 уровень 0,4-4 мм/R
Мощность главного двигателя и синхронизация скорости
11Kw 1500R/мин
N = 5 кВт 1500р/мин
Осевая быстрая мощность двигателя и синхронизация скорости
3Kw 1500R/мин
N = 1.1Kw 1500R/мин
Рабочий стол быстрая мощность двигателя и синхронизация скорости
1.5Kw 1000R/мин
N = 0,55 кВт 1500р/мин
Гидравлический масляный насос питания
И синхро-скорость
1.5Kw 1000R/мин
N = 1.1Kw 910R/мин
Мощность охлаждающего насоса и синхронизация скорости
1.5Kw 1500R/мин
Вес машины
15000 кг
5500 кг
Габаритные размеры
3995*2040*2700 мм
2752*1490*1870 мм

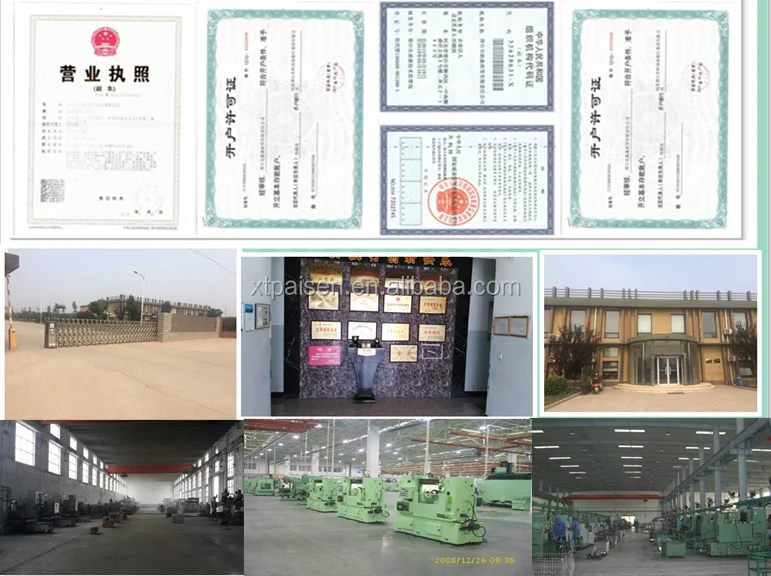

Информация о компании
