Дисплей модуль с ЖКД на тонкопленочных транзисторах на тонкоплёночных транзисторах 4,3 "интеллигентая (ый) с ЖК-дисплеем
Описание продукта:
STVI043WT-01
STVI043WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

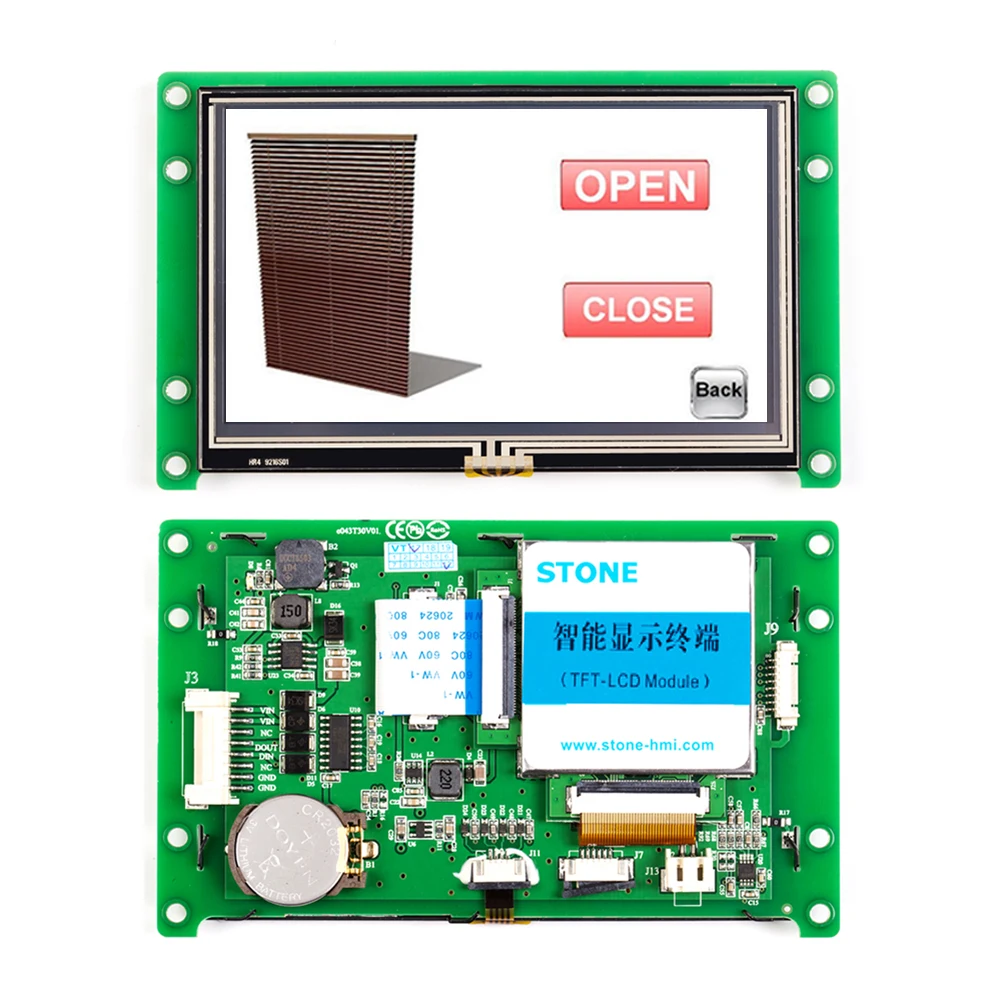

STVI043WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовОсновные программы управленияИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени разработки и затрат для инженеров
-Интеллектуальный модуль TFT-LCD с портом UART может управляться любым MCU с помощью простого набора команд и мощного программного обеспечения дизайна GUI.
-Простота в использовании! Мощная функция! Экономия затрат и времени!
Параметры продукта
Физических параметров
Модель
STVI043WT-01
Размер (дюймы)
4,3"
Разрешение
480×Цветная (RGB)× 272
Цвет
65536 цветов (16 бит)
Зона видимости
95 мм × 53,9 мм
Pixel интервал
0,1905 мм × 0,0635 мм (H×V)

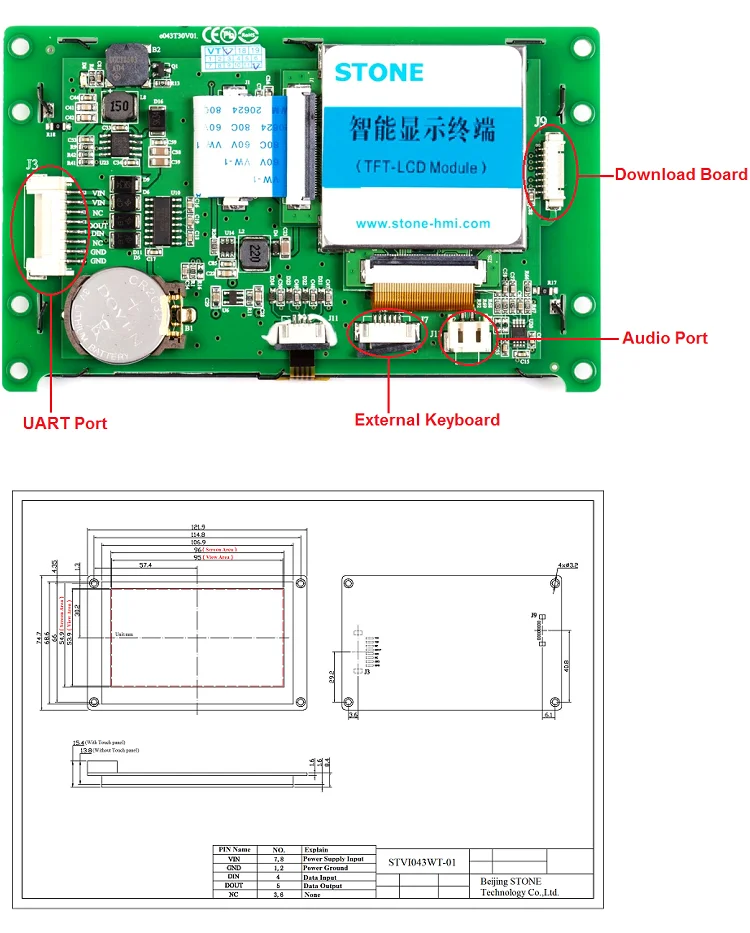

Габаритные размеры
121,9 мм × 74,7 мм × 13,8 мм (N)/15,4 мм (T)
Вес нетто
115 г (N)/ 155 г (T)
TFT ЖК-панель
Промышленная панель класса A +
Сенсорный экран
Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным
Подсветка параметр
Тип подсветки
Светодиодные лампы
Яркость
400 компакт-дисков/M2(Яркость может регулироваться на 100 уровней.)
Контраст
500:1
Подсветка жизни
50000 часов
Угол обзора
70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D)
Рабочая температура
-20 °C ~ + 70 °C
Рабочая влажность:
55 °C, 85%
Температура хранения
-30 °C ~ + 85 °C
Режим экрана
Цифровой
Производительность параметр
Процессор
CortexM4
ЖК-контроллер
CPLD EPM240
Частота обновления
200 МГц
Изображение переключения скоростей
47 мс/картинка (21 фото/с)
Флэш-память
Стандартный 128 м, расширение 1 Гб
Объем памяти рисунок объявления таблички указатели
В соответствии с возможностью изображения, предлагаем формат «JPG»
Интерфейс
RS232/ USB интерфейс
Изображения загрузки
USB2.0 (12 Мбит/с) и загрузка диска для хранения U
TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания
Программное обеспечение и набор команд с шестигранной головкой
Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления tft-модулем любым младшим инженером.
1. Легко! Pwerfull! Экономия!
2. Подключи и работай. 3. Работает быстро. 4. Промышленный класс. 5. Компоненты от известных брендов.
ПК
Операционная система
Разработка прикладных программ профессиональным инженером по программному обеспечению.
1. Требуется профессиональная работа. 2. Долгое время запуска.
3. Работает медленно.
4. Высокая стоимость.
Панель и светодиодный драйвер
Нет
Напишите много программ управления для TFT модуля профессиональным инженером.
1. Нужна утомительная и профессиональная работа.
2. Стоить много времени разработки. 3. Нестабильная рабочая система.
4. Компоненты низкого качества.
Только панель
Нет
1. Разработка оборудования и драйвера.
2. Писать программы профессиональным инженером.
1. Нам нужна от утомительных
С гарантией качества работы.
2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система.
4. Дешевые Имитационные компоненты.
Применение
Наши услуги
Оплата и доставка
О нас
Beijing STONE Technology Co.,Ltd.Является ведущим производителем продукции HMI (Интеллектуальный TFT ЖК-модуль и промышленный ПК). Характеризуется передовой технологией и надежной поддержкой клиентов из более чем 80 стран, а также имеет специализированный опыт работы в TFT LCD модуле и промышленных R & D ПК, производство и рынок более 14 лет с года мы всегда следуем духу камня" Профессиональные надежные успешные "в эти годы, и достигли огромного успеха на мировом рынке благодаря ведущей технологии, надежному обслуживанию и преобладающей цене.
Вопросы и ответы
1. Включает ли ваш продукт программное обеспечение? A: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.
2. Как вы программируете дисплей? О: нам не нужно писать какой-либо код для дисплея или программы драйвера. Наш набор дисплеев включает ЦП и память, вы можете использовать напрямую. Файл jpg для создания графического интерфейса и использования его для отправки набора команд HEX для связи с Вашим блоком микроуправления.
3. Какой интерфейс у этого дисплея? О: набор дисплеев использует последовательный порт UART (RS232/RS485/TTL) для связи с любым типом MCU с помощью наборов команд HEX.
4. Может ли дисплей воспроизводить видео/аудио файлы? A: Да. Основной набор дисплеев имеет 128 Мб памяти, и вы можете хранить любые видео/аудио файлы в нем. Дисплей может воспроизводить файлы напрямую.
5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей? О: у нас есть резистивный сенсорный, емкостный сенсорный и не сенсорный дисплей.
6. Что еще мне нужно для использования этого набора дисплея? О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows и блок питания 12 В постоянного тока для работы с дисплеем.
7. Я не знаю, как создать графический интерфейс или связаться с моим устройством. Где я могу получить помощь? О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые знания, необходимые для разработки. Вы также можете проверить наш канал YouTube для видео-инструкций или напрямую связаться с нашим отделом продаж, чтобы получить помощь.
8. Что делать, если дисплей был сломан или сбой? О: мы предоставляем 3 года безусловной гарантии для нашего I-serial и серийного дисплея, 1 год безусловной гарантии для C-serial display. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или сбой.
