16-канальный DMX 512 контроллер/Dip-переключатель управления декодер DMX
Описание продукта:
Итог:
Благодарим Вас за использование DMX512 декодер серии. он использует передовую микрокомпьютерную технологию управления, он преобразует DMX-512/1990 Стандартный цифровой сигнал, принятый широко на международном уровне в аналоговый сигнал управления. выход 1 ~ 16 каналов для опции и каждый канал может достичь 8 бит/16 бит уровней яркости, А также его можно использовать в качестве разъема ПК цифровой-световой контроллер и аналоговый световой модулятор. Он в основном используется для управления зданиями и огнями, применяемыми светодио дный ами.
Характеристики 16-канальный DMX 512 контроллер:
1, соответствует DMX512/1990, с RJ45 интерфейс, Винтовой терминал и XLR на выбор.
2,8 бит/16 бит вариант, высокая/низкая частота вариант, изоляция сигнала, DMX усилитель сигнала,Полноцветный с управлением драйвером.
3,МощностьБез каких-либоМигает,Гладкий на низком.
4,Выход 16 каналов, 7A/CH, Max112A. Применение светодио дный 4 группы rgbw светодиодного освещения.
5, может достичь асинхронного эффекта изменения цвета при работе с контроллером.
6. Настройка адреса DMXСПереключателя.
7,Сильная защита от помех, гуманизированная конструкция терминала.
8. индикатор показывает, работает ли сигнал dmx.
9, по индивидуальному заказуВ наличии.
Tech-параметр16-канальный DMX 512 контроллер:
Управление каналы:16CH
ЯВход::DC12V-24V
OВыход:
7A/ч,Макс112А
МаксPПредставленный:2688W(24V)/1344W (12V)
Частота:500 Гц (L)/5000Гц(H)
Изоляции сигнала:
> 1000V
Входной сигнал:DMX512/1990
Светло-серый уровня:8bit/16bit
Класс защиты от поражения электрическим током:IP40
ГроссВесT:: 920G
Продукт
Размер: L290* W122* H33(Мм)
Worktemp.:0 ~ 70 ℃
Новые контроллеры серии декодер DMX 8Bit/16Bit
Модель NO.
Каналы
Входное напряжение
Максимальный ток нагрузки
Максимальная выходная мощность
DMX512 разъем
Биты
DE8508
8CH
12 В ~ 24 В
8CH * 10A
960 Вт (12 В)/1920 Вт (24 В)
XLR Сделано в Китае/RJ45 винты
8Bit/16Bit
DE8512
12CH
12 В ~ 24 В
12CH * 7A
1008 Вт (12 В)/2016 Вт (24 В)
XLR Сделано в Китае/RJ45 винты
8Bit/16Bit
DE8516
16CH
12 В ~ 24 В
16CH * 7A
1344 Вт (12 В)/2688 Вт (24 В)
XLR Сделано в Китае/RJ45 винты
8Bit/16Bit
DE8524
24CH
12 В ~ 24 В
24CH * 5A
1440 Вт (12 В)/2880 Вт (24 В)
XLR Сделано в Китае/RJ45 винты
8Bit/16Bit
DE8532
32CH
12 В ~ 24 В
32CH * 4A
1536 Вт (12 В)/3072 Вт (24 В)
XLR Сделано в Китае/RJ45 винты
8Bit/16Bit
Инструкции по 16-канальный DMX 512 контроллер:
1,DMX сигнальная в вход/выход Интерфейс: RJ45/3 винты штыря/5-контактный разъём XLR.
Специально 3 интерфейса винты штыря с функцией усилителя сигнала.
2,DMX адрес кодирование с Dip-переключатель (№1 до № 9),
Соответствуют стандарту Универсальный DMX512 код набора.
3,Dip-переключатель № 10 срок привлекательности всему сигнала круг.
4,Dip-переключатель № 11 для опции частоты
О:5000Гц(В) ВЫКЛ.: 500 Гц (L
5,Dip-переключатель № 12 бит опции:
ВКЛ: 16 бит ВЫКЛ: 8 бит
№ 11 и № 12 изменения, приходят в эксплуатацию при включении.
6,Мощность в DC12-24V, общее Анодное постоянное напряжение
Выход,Может удовлетворить все виды полноцветного модуля и монохромного модуля и автоматически в соответствии с нагрузкой модуля лампы отрегулировать выходной ток, каждый канал максимальный ток не более7AmpS.
Самотестирования:PЁмкость, ut всеDip-переключательНет.1Для того, чтобы не.9О,ПолныйКаналыВыход 3Секунды,ЗатемКаждыйЦветГрадиент.

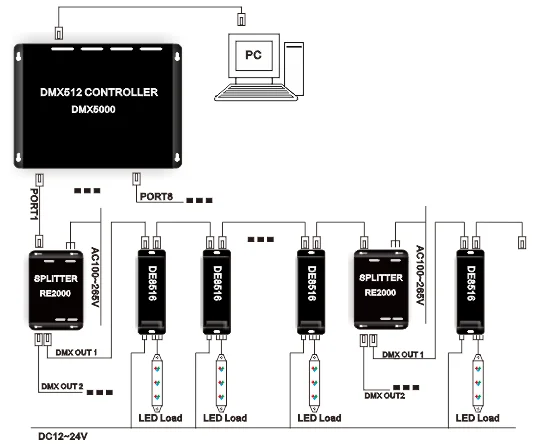

Схема подключения:
DMX-512 контРОЛ соединение сигнала:
1,Сигнальный кабель DMX изготовлен из витой пары (линии), сигнал DMX включает положительный и отрицательный конец,В давленияСварочный разъем Сигнальный кабель DMX должен обратить особое внимание на полярность.DMX512
