Mean Well 75 Вт IP67 ELG-75-C700DA DALI Диммируемый светодиодный драйвер

Область применения:

• Для светодиодного уличного фонаря
• Светодиодный настенный светильник
• Залива СИД освещения
• Светодиодный тепличного освещения
• Класс I, класс 2, вредные (засекреченные) Светильники

Описание:

ELG-75-C серия представляет собой 75 Вт Светодиодный драйвер переменного/постоянного тока с постоянным режимом тока и высоким напряжением на выходе. ELG-75-C работает от 100 ~ В переменного тока и предлагает модели с различным номинальным током в диапазоне от 350 мА до ма. Благодаря высокой эффективности до 91%, с безвентиляторным дизайном, вся серия может работать для-40°C~ + 85°CТемпература корпуса при свободной конвекции воздуха. Конструкция металлического корпуса и уровень защиты от попадания IP67/IP65 позволяет этой серии подходить как для внутреннего, так и для наружного применения. ELG-75-C оснащен различными функциями, такими как методы затемнения, чтобы обеспечить оптимальную гибкость конструкции для светодиодной системы освещения.

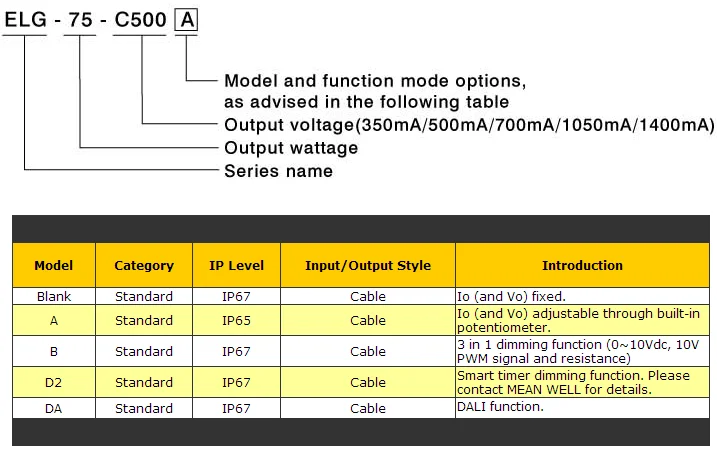

Модель Ecoding:



Модель серии:ELG-75-C350DA// ELG-75-C500DA / ELG-75-C700DA/  ELG-75-C1050DA





ELG-75-C1400DA

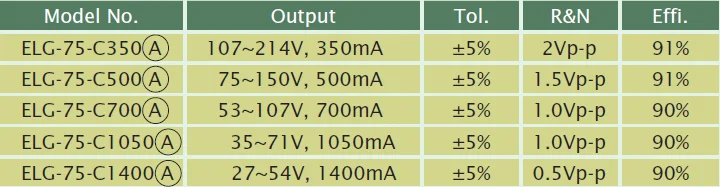

Детайлес:		Модель	ELG-75-C350	ELG-75-C500	ELG-75-C700	ELG-75-C1050
ELG-75-C1400	Выход	Номинальный ток	350mA	500mA	700mA	1050mA
	1400mA	Постоянный ток области	107 ~ 214V	75 ~ 150V	53 ~ 107V	Женская обувь, Размеры 35-71, оборотная сторона
	27 ~ 54в	Номинальная мощность
		200VAC ~ 305VAC	74,9 W	75 Вт	74,9 W	74,55 W
		75,6 W
		100VAC ~ 180VAC	59,85 W	60 Вт	59,5 W	59,85 W
	60,2 W	Ток пульсации
	5.0% Макс. @ Номинальный ток	Токовый допуск
	± 5.0%	Тока Прил. Ранг
		Может регулироваться внутренним потенциометром (только для a-типа)	175 ~ 350mA	250 ~ 500mA	350 ~ 700mA	525 ~ 1050mA
	700 ~ 1400mA	Выходное напряжение без нагрузки (макс.)	224V	158V	114V	78V
	61V	Настройка, время самовыравнивания
500 также доступна доставка службами EMS 115VAC,230VAC	Входной сигнал	Диапазон напряжения
	100 ~ 305VAC 142 ~ 431VDC	Частотный диапазон
	47 ~ 63 Гц	Коэффициент мощности (тип)
	PF> 0,97/115VAC, PF> 0,95/230VAC, PF> 0,92/277VAC при полной нагрузке (пожалуйста, повторите в раздел "Характеристика коэффициента мощности (PF)")	Суммарный коэффициент гармонических искажений
	THD<20% при выходной нагрузке ≥ 50% при 75% в переменного тока, В переменного тока Входная и выходная нагрузка ≥ при входе в переменного тока	Эффективность (тип)	91%	91%	90%	90%
	90%	Переменный ток (тип)
	0.7A / 115VAC 0.45A / 230VAC 0.38A/277VA	Пусковой ток (тип)
	Холодный старт 50А (twidth = 350us измеряется на 50% lпике) на 230 В переменного тока; На NEMA 410	Максимальное количество БП на выключателе 16А
	5 единиц (автоматический выключатель типа B) / 8 единиц (автоматический выключатель типа C) на 230 В переменного тока	Ток утечки
	<0.75mA / 277VAC	Холостого хода/в режиме ожидания
	Без нагрузки энергопотребление <0,5 Вт для пустой/A / Dx / D2-Type	Потребляемая мощность
Энергопотребление в режиме ожидания <0,5 Вт для типа B / DA	Защита	Защита от короткого замыкания
	Режим Hiccup, восстанавливается автоматически после удаления неисправности	Защита от перенапряжения	225 ~ 260V	160 ~ 190V	115 ~ 140V	80 ~ 100V
		64 ~ 79V
	Тип защиты: выключение напряжения o/p, повторное включение для восстановления	Защита от перегрева
Выключение напряжения o/p, повторное включение для восстановления	Окружающая среда	Работая TEMP.
	Tcase = -40 ~ + 85 °C (см. Раздел “выходная нагрузка против температуры”)	Макс. Чехол TEMP.
	Tcase = + 85 °C	Рабочая влажность:
	20 ~ 95% RH без конденсации	Температура хранения. Влажность
	-40 ~ + 80 °C , 10 ~ 95% относительной влажности	Темп. Коэффициент
	± 0.03%/°C (0 ~ 60 °C)	Вибрация
10 ~ 500 Гц, 5G 12 мин./1 цикл, период 72 мин. Каждый по осям X, Y, Z	Безопасность & EMC	Стандарты безопасности
	UL8750ENEC EN61347-1, EN61347-2-13 независимый, EN62384;(тип ”HL”), CSA C22.2 № 250,13-12;IP65 или IP67; GB19510.1, GB19510.14 одобрено	С цифровым адресным интерфейсом стандартов
	Соответствие IEC62386-101, 102, 207 только для DA-Type	Выдерживаемое Напряжение
	I/P-O/P: 3,75 кв AC I/P-FG: 2,0 кв AC O/P-FG: 1,5 кв AC	Сопротивление изоляции
	I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока/25 °C / 70% относительной влажности	Электромагнитное излучение
	Соответствие EN55015, EN61000-3-2 Класс C (≥ 50% нагрузки) ; EN61000-3-3;GB17743, GB17625.1	Иммунитет к излучению
Соответствие EN61000-4-2,3,4,5,6,8,11; EN61547, уровень легкой промышленности (устойчивость к перенапряжению: линия-земля: 6кВ, линия-линия: 4кВ)	Другие	Средняя наработка на отказ
	1171,4 K ч мин. Телкордия SR-332 (Bellcore) 305K ч мин. MIL-HDBK-217F (25 °C)	Измерение
	180*63*35,5 мм (Д * Ш * В)	Упаковка
0,7 кг; 16 шт/12,2 кг/0,67 храповой	Обратите внимание 1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды. 2. См. "методы вождения светодиодного модуля". 3. Может потребоваться Снижение напряжения при низком входном напряжении. Для получения подробной информации см. Раздел "статические характеристики". 4. Время установки измеряется при первом холодном запуске. Включение/выключение драйвера может привести к росту времени установки. 5. Водитель считается одним из компонентов, который будет работать в сочетании с конечным оборудованием. Поскольку на производительность EMC повлияет полная установка, производители конечного оборудования должны повторно квалифицировать инструкцию EMC по полной установке. 6. Эта серия удовлетворяет типичную Продолжительность жизни> 50000 часов работы, когда Tcase, особенно tc точка (или TMP, на DLC), составляет около 80 °C или меньше.



7. Пожалуйста, обратитесь к гарантии на сайте MEAN WELL по адресу: http://www.meanwell.com.

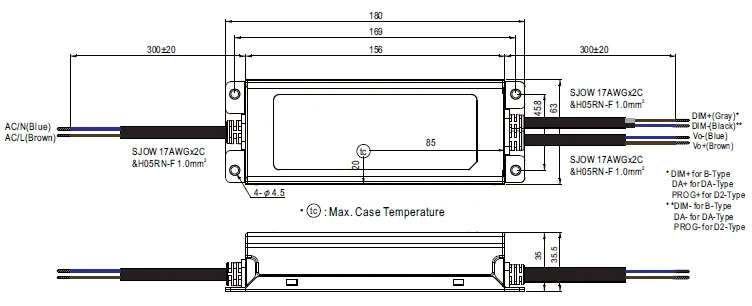

Механические параметры:

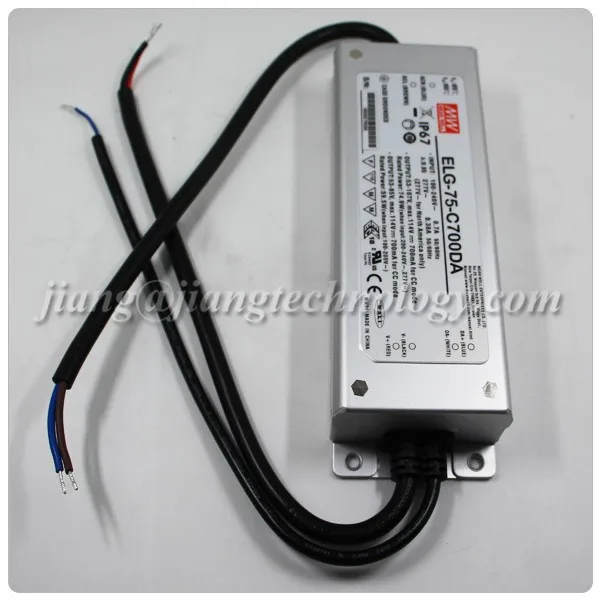

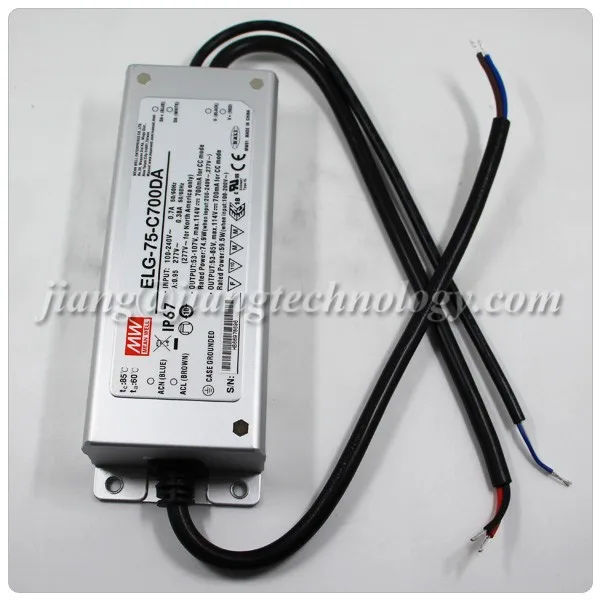

Mean Well 75 Вт IP67 ELG-75-C700DA DALI Диммируемый светодиодный драйвер 700мА

Упаковка

Упаковка:

Доставка:

Посмотр фабрики



Строгое, профессиональное производство и тестирование, большой запас для быстрой доставки

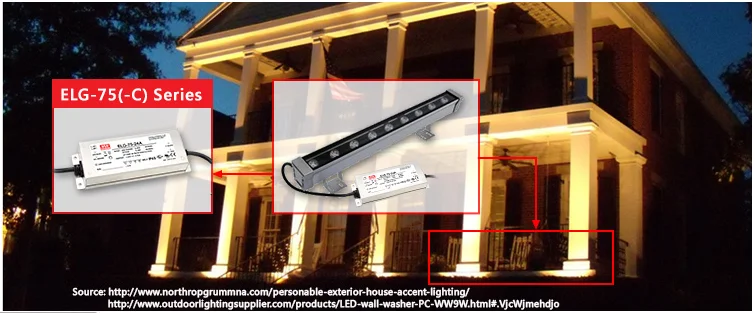

Применение
