Диагностический инструмент для автомобильной краски Max 1700 микрон
1 Информация о продукте
Покрытие измеритель толщины использует метод двойного измерения, он может автоматически идентифицировать магнитную и немагнитную подложку, а затем использовать соответствующий метод тестирования, он может измерять толщину немагнитного покрытия (например, алюминий, медь, эмаль, резина, краска и т. д.) на магнитных металлических подложках (Например, сталь, железо, сплав и твердая магнитная сталь). и толщина непроводящего покрытия на немагнитной металлической подложке.
Инструмент имеет преимущества высокой точности обнаружения, надёжности и простоты в обслуживании, хорошей стабильности, простой эксплуатации и т. д. он может быть широко использован в производстве, металлообрабатывающей промышленности, химической промышленности, инспекции товаров и испытательных полях.
Особенности Введение:
L более широкий диапазон измерений: 0-1700um
L Автоматическая идентификационная подложка materia L и disp L ay на компакт-диске L

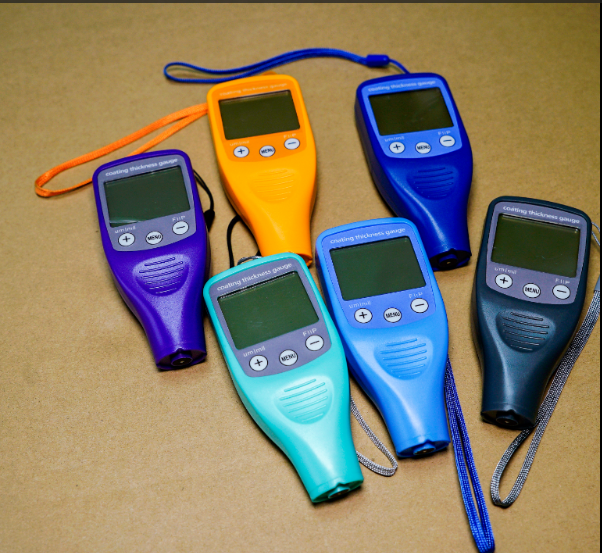

L большой экран и различные цвета подсветки на выбор
Кнопка l проста, проста в эксплуатации, управление одной рукой
L удобная автоматическая функция калибровки
L автоматическая функция коррекции для предотвращения неправильной калибровки
L динамически адаптируется к особенностям окружающей среды
L V образный паз подходит для измерений на цилиндрических частях
L специальная конструкция зонда имеет лучшую стабильность
Звуковой сигнал при измерении или калибровке
L 180 градусов флип для легкого чтения данных с верхней поверхностью
Видение
Характеристика
PLN-CT2013FN обновлено
Автоматическая калибровка температуры версия
В соответствии с функцией его можно разделить на следующую версию:

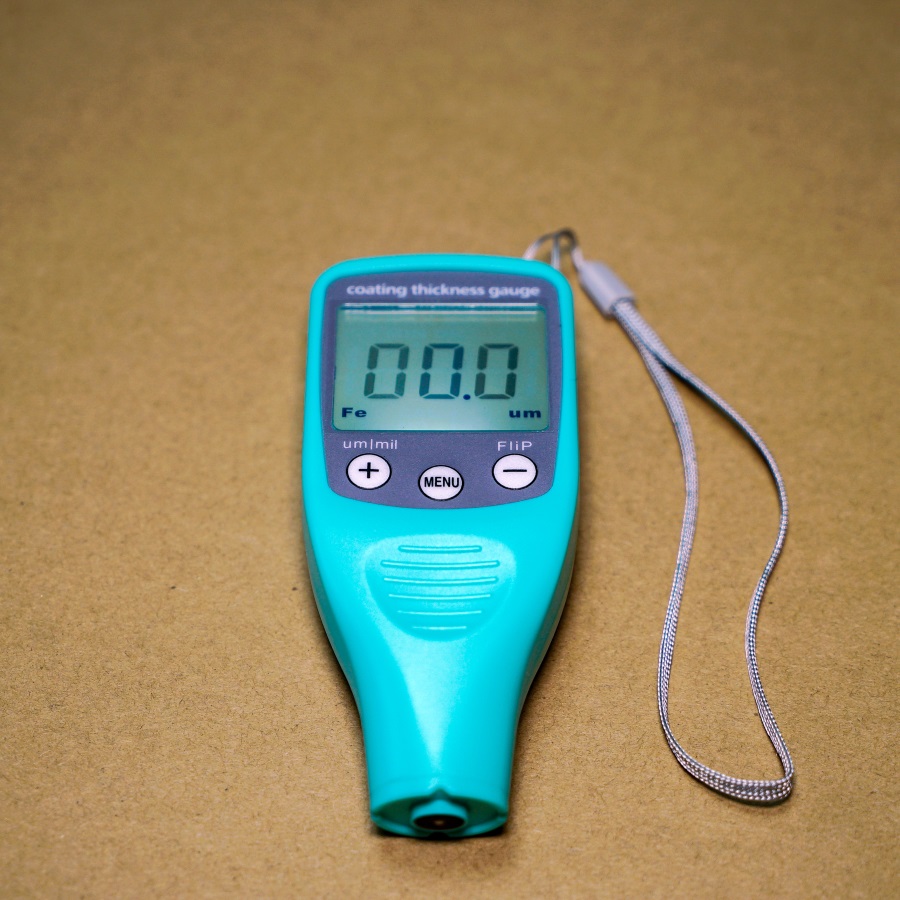

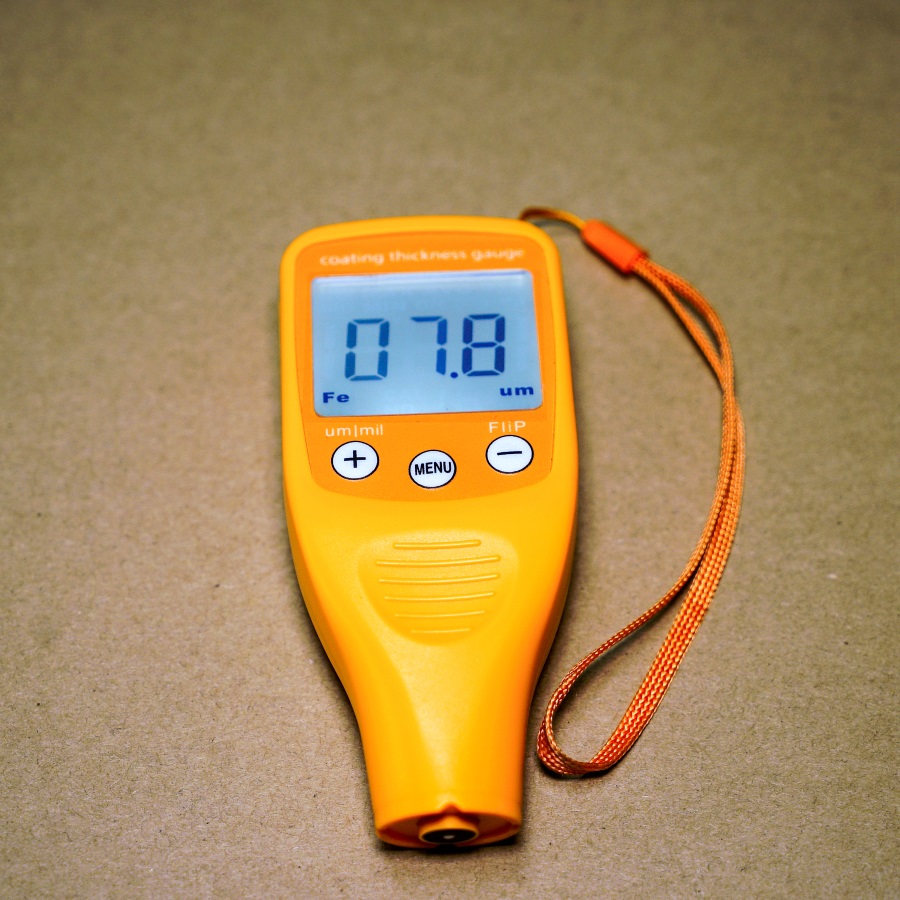

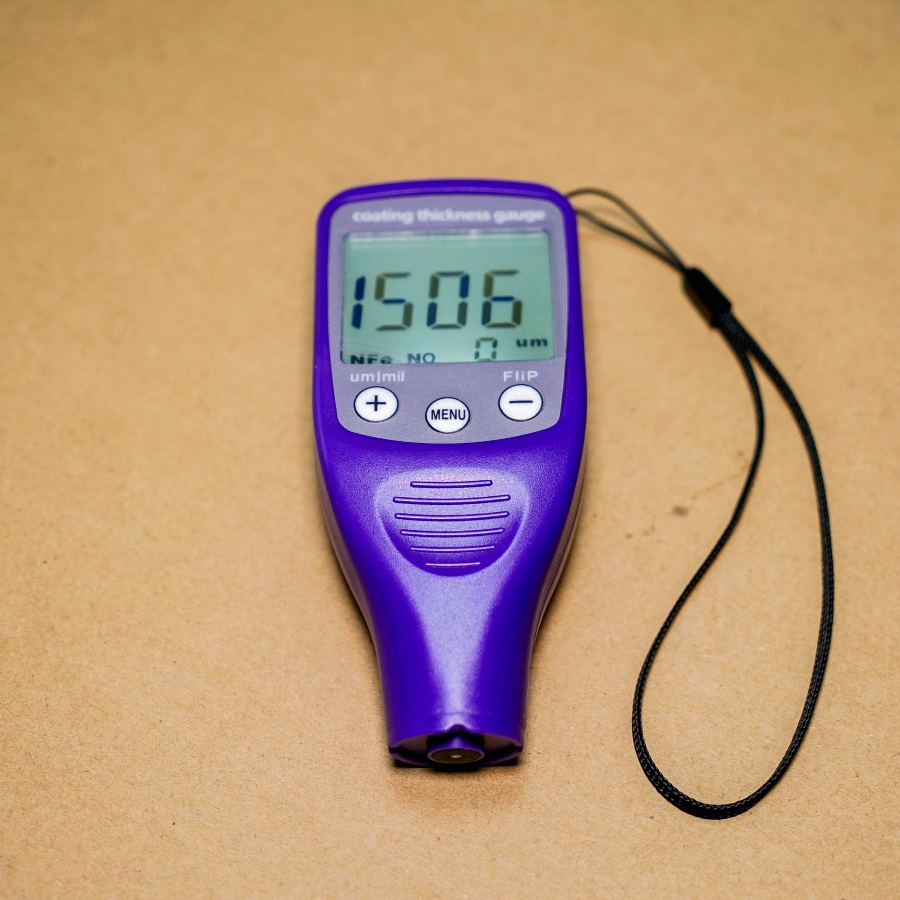

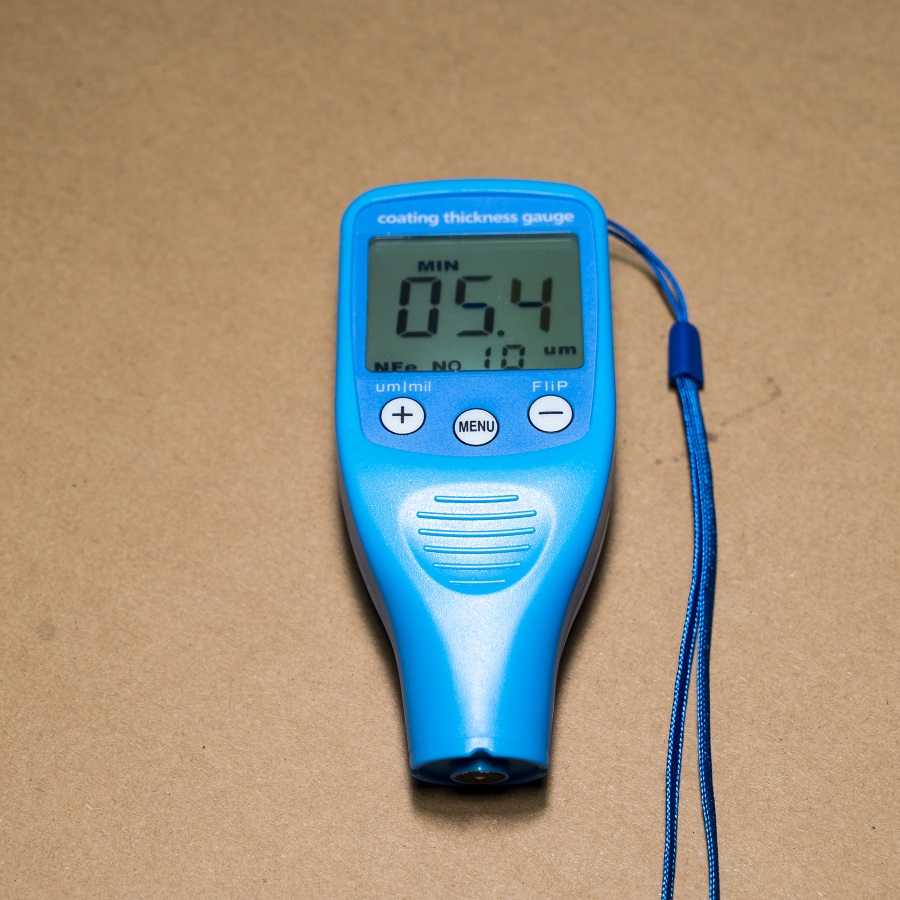

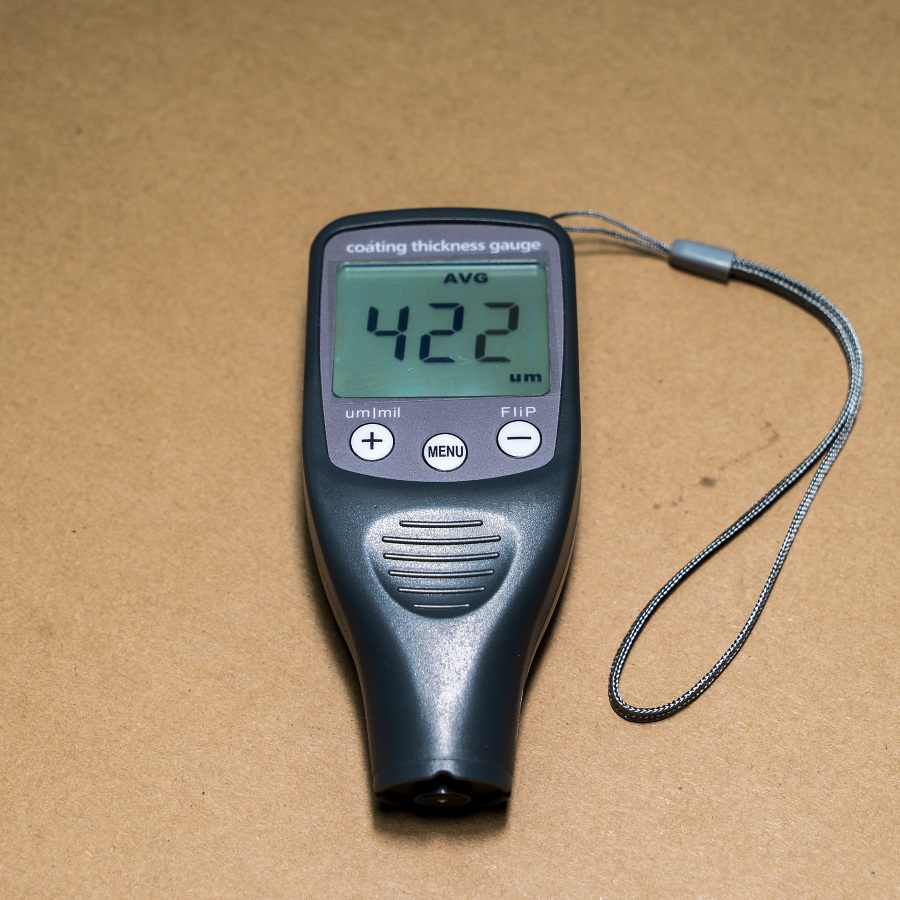

2 Внешний вид продукта
Верхняя часть ЖК-дисплея, средняя-три кнопки, "+" "меню" "-", внизу находится датчик.
Когда устройство работает, он должен быть обнаружен автоматически,
Таким образом, Открытый метод: с помощью руки нажмите вниз пробник и быстро оставьте,
Затем устройство показывает «222» и звуковой сигнал, когда устройство показывает «---» полное автоматическое обнаружение.
Примечание:
Зонд не приближается к металлическому предмету при запуске.
Звуковой сигнал будет продолжать оповещать, если зонд будет удерживаться после запуска устройства.
Устройство будет отключено, если не работает в течение 30 С.
5 обработки инструкция
5,1 Переключение дисплея
В режиме ожидания нажмите кнопку «+», чтобы переключиться между единицами um и mil. после переключения единиц, Весь интерфейс будет отображаться в блоке, за исключением многоточечного калибровочного состояния.
5,2 Переключение режима отображения
После режима ожидания или измерения короткая кнопка «-» может быть переключена между дисплеем и задним дисплеем.
5,3 способов снятия мерок
Поместите Прибор Датчик контактов в материал для тестирования и нажатия, подождите от 1 до 2 секунд после короткого звукового сигнала, измеренные данные будут отображаться на ЖК-экране.
Если материал подложки отличается, калибровка должна быть выполнена сначала, а затем измерена.
Ссылка на метод калибровки "Стандартная калибровка" раздел.
5,4 исторические данные
В режиме ожидания нажмите кнопку «MENU» один раз, вы можете войти, чтобы просмотреть статус истории данных, инструмент хранит до 20 групп исторических данных.
5.4.1 просматривать исторические данные
После нажатия на экран меню отображается «NO 0.», при коротком нажатии «+», «-» вы можете включить данные следующего поворота, сохранить до 20 данных. "Нет. X "показывает самые последние данные измерения времени X, чем больше данные старше.
5.4.2 удалить исторические данные
Удалить текущие данные: в режиме просмотра нажмите «+», «-», выберите данные, которые вы хотите удалить, нажмите кнопку «+».
Удалить все: в режиме просмотра нажмите кнопку «-» и удалите все данные. После того, как вы удалите все 20 наборов исторических данных, показывают неферромагнитные 0,0um.
5.4.3 просматривать статистику
Введите статус измерения, непрерывное короткое нажатие кнопки «MENU», может просматривать исторические данные в свою очередь, в свою очередь, минимальное значение, среднее значение, а затем выйти из состояния статического значения (после загрузки, если измерение данных, это последний раз измерения, В противном случае это не измеряет значение белого экрана). Если вы хотите непосредственно измерить, необходимо только положить инструменты на поверхность, которую вы хотите измерить, он автоматически введет статус измерения.
Примечание: среднее значение, минимальное значение данных не измеряется в 0 данных статистики.
5,5 переключатель заднего света
В режиме просмотра: Введите максимальный режим (см.4.3.3) (Нижняя часть экрана макс.), нажмите «+», вы можете открыть/закрыть заднюю подсветку.
Кия информация
9 кий информация
Нет
Символ
Определение
Для работы
Примечания
1
---
Режим ожидания
Измерение/вид
2
FFF
Измеренное значение больше, чем 1700 мкм или основной материал не FE или NFE
3
AVG
Среднее значение
4
Макс
Максимальное значение
5
Мин
Минимальная величина
6
FE
Цветные металлы
7
NFE
Цветных
8
Um
Микрон (метрическая Длина блока)
Короткое нажатие K1 может переключатель
9
Mil
Военный (Британская длина)
Короткое нажатие K1 может переключатель
10
Отдельно Кол-во
Калибровочное состояние
Калибровки работать
11
Низкое напряжение батареи
Замените батарею
12
E01
Неправильно калибровка
Воспроизвести костюм ШИМ
13
222
Начать
Самотестирование обработки
14
Нет
Символ цифры
Короткое нажатие «+»/«-»
10 ключевое Описание
Нет
Ключ
Короткое нажатие
В описание кнопок
Нажмите и удерживайте кнопку
В описание кнопок
Короткое нажатие
В откалибровать
Нажмите и удерживайте кнопку
В откалибровать
1
+ (Слева)
Переключатель Блок
Многоточечный
Калибровки
Рост (Next)
Рост (Next)
2
Меню
(Средний)
Проверить запись истории
Стандартная калибровка
Введите (выход)
Выход
3
-(Справа)
Переключатель Показывает направление
Инициализация
Снижение (в прошлом)
Снижение (в прошлом)
Примечание: Стандартная калибровка также называется калибровкой одной точки, некоторые версии не имеют этой функции.
11 распространенная проблема
Нет
Проблемы
Раствор
1
Больше измерения
Отклонение
Отклонение может быть вызвано погрешностью калибровки, или аномальное явление показывает FFF, пожалуйста, вернитесь на завод после повторной калибровки
2
Заряд батареи
Когда на экране появится логотип батареи, пожалуйста, замените батарею, в противном случае точность измерения будет изменена. Если вы хотите сохранить электричество, можете выключить подсветку. И удалите его, когда вы долгое время не используете устройство.
3
У пользователей есть собственный базовый материал
Если у пользователя есть собственный базовый материал, лучше всего откалибровать с нулевой калибровкой сначала в соответствии с подробным желанием сделать другую калибровку толщины работать.
4
Ботинки сигнализации
Зуммер продолжает сигнализацию, в связи с тем, что зонд должен быть удален от объекта материала после включения питания.
Преимущество функция
6 восстановление заводских настроек
Восстановление заводских настроек также называется инициализацией.
В режиме ожидания, продолжает нажимать клавишу «-», инструмент будет идти, чтобы восстановить работу завода. Когда на экране отображается "000, Fe, NFe, cal" и buzzer, удерживайте нажатой клавишу "-" до некоторого времени, и весь символ был отображен на экране, это означает, что восстановление заводских настроек завершено. В то же время были очищены исторические данные и значение калибровки.
Примечание 1: в целом процесс, мы должны держать нажатой клавишу "-", если вы не держите нажатой клавишу "-" все время в течение всего процесса, пожалуйста, переделайте весь процесс. И этот шаг инструкции должен быть строго выполнен, в противном случае может возникнуть Неизвестная ошибка.
Примечание 2: Пожалуйста, убедитесь, что зонд не прикасался к любому предмету (зонд болтается).
7 калибровки
Устройство с 2 видами режима калибровки, две модели калибровки очень удобны, для различных клиентов в соответствии с их собственным приложением на выбор:
О: стандартный режим калибровки предусмотрен с 0, 50, 100, 250, 500 мкм калибровки, это более легко для нового пользователя, только нужно выбрать соответствующий режим калибровки и правильную калибровку, затем сделать калибровку, это очень легко и более удобно.
B: многоточечная калибровка, которая может в зависимости от заказчика различное применение специальной толщины, чтобы сделать калибровку работать. Например, клиент имеет стандартную толщину 80 мкм, которая отличается от нашей стандартной прокладки, затем требуется калибровка с режимом мульти-калибровки.
7,1 Стандартная калибровка
Основная Инструкция: в режиме ожидания или в режиме измерения нажмите кнопку «MENU» и введите статус калибровки пленки, когда на дисплее появится логотип «CAL», (первый экран покажет «0. 0 cal "нулевой пленочный калибровочный статус), затем есть 5 Различных Калибровочных статуса, нажмите" +" Или "-", пять видов статуса калибровки пленки будут отображаться в свою очередь, подробная информация, как показано ниже:
0,0: нулевая автоматическая калибровка
50: 50um пленка автоматическая калибровка
100: 100 мкм пленка автоматическая калибровка
250: 250 мкм пленка автоматическая калибровка
500: 500 мкм пленка автоматическая калибровка
Калибровки эксплуатации: во-первых, нажмите и удерживайте кнопку «Меню», чтобы войти в пленка калибровки интерфейс, затем найдите соответствующий режим калибровки 0,0/50/100/250/500, через короткое нажатие клавиши «+»/«-», затем поместите устройство на соответствующую пленку, вертикально нажмите на устройство зонда на пленке, и лучшее сделать 2 или 3 раза снова, Каждый раз интервал калибровки должен храниться в течение нескольких секунд и позволять зонду немного отдаляться от металла, чтобы сохранить точность. Калибровка может быть повторена до тех пор, пока вы не поверите, что она отвечает вашему желанию. Выход из калибровки: Когда калибровка завершена, короткое нажатие «Меню», чтобы выйти из состояния калибровки, тогда он покажет нам статус измерения.
Примечание:
Важно, чтобы измерить стандартную толщину пленки с соответствующим статусом калибровки пленки. Поэтому, когда вы обнаружите, что используете этот прибор, калибровка статуса с ошибкой и некоторые ошибки, информация показывает на дисплее, мы рекомендуем сделать восстановление заводской эксплуатации. Такие как калибровки 50um Положите пленкой в качестве 100um, машина будет отображать E01, непрерывный звуковой сигнал Кольцо сигнализации, когда датчик был подъема и зуммер прекратится.
Многоточечная калибровка 7,2
Когда у вас есть Стандартная прокладка, которая отличается от нас, сначала Измерьте прокладку на Fe или NFe подложке, затем получите начальное значение, затем Поднимите инструмент, И Длительное нажатие «+» в многоточечный калибровочный интерфейс, экран показывает «CAL». В этот момент короткое нажатие «+» или «-» может регулировать значение измерения, а Длительное нажатие «+» или «-» ускоряет регулировку в 10 раз. Когда калибровка регулируется по стандартному значению калибровочных шайб, калибровка завершена, затем короткое нажатие кнопки «Меню» для выхода. Вы можете в соответствии с вашим детальным желанием повторить эту работу, чтобы получить более точные данные.
7,3 прозрачные данных о калибровке
Сначала введите статус статистики и введите статус «мин» (см.4.3.3), Продолжает нажимать клавишу «-», инструмент переходит к независимому восстановлению заводской эксплуатации. Когда экран показывает "000, fe, nfe, cal" и buzzer, затем удерживайте нажатой клавишу "-" на некоторое время, пока все символы не отображаются на экране, это означает, что восстановление заводских настроек завершено.
8 внимание
1. перед измерением, калибровка очень важна, чтобы держать манометр в состоянии высокой точности, нулевая калибровка должна быть осуществлена, когда вы во-первых используете манометр.
2. Если у вас нулевая подложка вашего продукта, лучше всего выполнить нулевую калибровку вашей собственной подложки, а затем измерить толщину покрытия.
3. Если вы калибруетесь с неправильной работой, лучшим способом является восстановление завода с длинным нажатием "-".
4. когда на экране появится сигнализация с флагом батареи, рекомендуется заменить батарею, в противном случае влияние ошибки измерения, если инструмент не будет работать в течение длительного времени, рекомендуется удалить батарею.
5. Если инструмент имеет некоторую необычную ошибку, выньте батарею и удерживайте ее в течение нескольких минут, затем для восстановления датчика, он будет восстановлен.
6. Если прокладка слишком тонкая (менее 0,5 мм), слишком маленькая (менее 25X25 мм), не рекомендуется для измерения, в противном случае данные не будут точными.
7. когда калибровка и измерение работают, пожалуйста, держите зонд вертикально к металлической поверхности и во время интервала, лучше всего держать зонд вдали от металлической поверхности не менее 10 см, чтобы сохранить точность устройства.
8. на кромке измерительной поверхности или измерении кривизны маски, это повлияет на точность измерения.
Упаковка & Доставка
5 датчиков, которые вы получили, с образцом посылка. Теперь есть 2 типа обычной посылка:

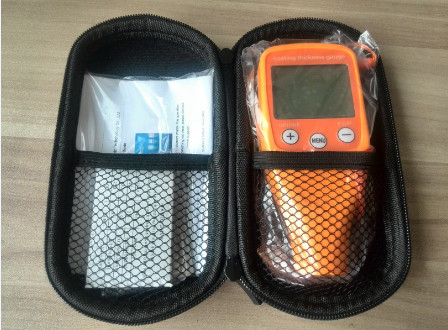

(1) 1 полный комплект датчика посылка: 1 шт., 1 набор калибровки, 1 руководство, 1 черный футляр для очков.
1. мы можем принять T/T и Western Union и денежный заказ, Paypal только за плату образца. лучшим способом является прямой онлайн-платеж, вы можете выбрать себя. если вам нужны другие условия оплаты, пожалуйста, сообщите нам об этом перед заказ Ом. 2. Убедитесь, что вы завершили всю подробную информацию, такую как контактное лицо, адрес, почтовый индекс и номер телефона при заполнении информации вашего покупателя.
Доставка
Примечание: экспресс-доставка DHL/UPS/FedEx обычно занимает около 3-7 рабочих дней до пункта назначения, и это около 5-8 рабочих дней до EMS или TMT (за исключением России, которая будет задержка в течение 15-30 дней). HK Post и CN Post или SG Post занимает 7-30 дней для доставки по всему миру. 1. Мы отправим товар в течение 3 рабочих дней после подтверждения полной оплаты. если платеж недоступен, ваш заказ будет закрытАвтоматически. 2.Покупатели несут ответственность за любое страхование, проблемы и ущерб, вызванные службой доставки, такие аварии, задержки или другие проблемы.Кроме того, покупатель должен нести ответственность за любые налоги и/или пошлины, взимаемые их страной.(Если вы хотите декларировать товар как другое название товара или указать стоимость на заказ, пожалуйста, сообщите нам при оформлении заказа.Мы можем в соответствии с вашим детальным желанием для вашего легкого таможенного оформления и меньше заряда.)
Отзывы 1. Раннее подтверждение покупателей будет высоко оценено после получения товаров. 2, поскольку ваши отзывы очень важны для развития нашего бизнеса, мы искренне приглашаем вас оставить положительные отзывы для нас, если вы довольны нашим товаром и сервисом. это займет всего 1 минуту, но эта 1 минута имеет чрезвычайно важное значение для нас.
Что мы можем сделать
1 все товары прошли повторный тест перед отправкой, и мы гарантируем использование нашей товары безопасности. 2. Поддержка отпечатка вашего логотипа товары и пусть ваш логотип светится в любом месте. 3 OEM заказы тепло приветствуются!
Гарантия и возврат 1. Все товары и аксессуары были протестированы3 разаПеред отправкой. ИВсе товары имеют1 год гарантии.Если нет никаких искусственных проблем, вы можете вернуть товарДля заменыНовый,Но ваша сторона должна поделиться возвратом стоимости доставки, и мы будем делить стоимость доставки на вашу сторону agian.
2. Мы имеем лучшее послепродажное обслуживание. Если возникнут какие-либо проблемы, наша команда сделает все возможное, чтобы решить проблему для клиентов.
3. Все возвращаемые товары должны быть в исходных условиях, включая коробку и аксессуары. мужчины сделали дефекты не гарантированы, такие как сломанные, поцарапанные и так далее. 4 для любых товаров, пожалуйста, отправьте на DHL, FedEx или ваш местный Экспресс-или пост при отправке обратно.
Информация о компании
Вопросы и ответы
1)Как закрыт толщиномер покрытия? О: Наш датчик толщины покрытия принимает с автоматическим выключением, когда вы прекратите использовать его, он будет выключен автоматически через 30 секунд.
2)Какой угол следует держать с толщиной покрытия с анализатором? О: зонд должен храниться перпендикулярно поверхности с измеренным материалом, в противном случае это приведет к значительной погрешности.
3)Как поддерживать точность измерений, когда нам нужны многократные измерения? О: когда нам нужно повторно измерить, толщиномер должен быть держать расстояние более 3 см от анализатора и по крайней мере держать 2 секунды или более интервала. (Внимание: Не тяните по поверхности к боковой стороне зонда, чтобы избежать намагничивания зонда. Это будет воздействие следующего результата измерения)
4)Когда мы должны откалибровать толщину покрытия? О: наш толщиномер был откалиброван, в большинстве случаев, нам просто нужно проверить, является ли непокрытая подложка нормирована до нуля. Обычно, когда точность измерений выходит за рамки прецизионных значений, ее необходимо откалибровать (см. инструкции, диапазон прецизионных значений). Метод калибровки в соответствии с инструкциями по эксплуатации.
5)Когда толщина покрытия отображается с"", Что это означает?
О: это означает, что напряжение батареи низкое, пожалуйста, замените батарею при автоматическом выключении, иначе это повлияет на точность измерения.
6)Как выбрать нулевую подложку? О: толщина нулевой подложки должна быть использована в качестве тестового материала, чтобы избежать проницаемости различных материалов и погрешности измерений.
7)Как выбрать нулевую поверхность подложки? О: Используйте датчик, который должен быть в той же части материала, который тестируется после калибровки до нуля, а затем измерить ту же часть. Если измерительная труба, стержень и другие кривые поверхности материалов, но пользователь действительно калибруется до нуля с подложкой поверхности квартиры, это повлияет на точность измерения. И выберите калибровочную нулевую поверхность, которая должна быть более гладкой.
8)Калибр толщины покрытия был откалиброван, почему также измерения также не точно?
О: Калибровка толщины покрытия не может выбрать подложку случайным образом, сначала калибровка до нуля на основе того же тестового материала подложки, который без покрытия, затем поставить калибровочный лист в верхней части для калибровки, чтобы получить надежные данные измерений. Помните: Обязательно используйте ту же форму, тот же материал, ту же шероховатую калибровочную подложку.
9)Почему различные измерения толщины покрытия не являются одинаковыми? A: из-за различных толщиномер покрытия калибруется с другой подложкой перед использованием. Для консистенции, мы должны сделать их в той же непокрытой подложке, чтобы сделать нулевую калибровку, а затем поставить калибровочный лист в верхней части для калибровки, так что различные данные измерения толщины покрытия будут оставаться последовательными.
10)Когда мы должны заменить на стандартную пленку? О: Калибровка толщины покрытия зависит от калибровочного листа, поэтому очень важно сохранить калибровочный лист в хорошем состоянии. Если калибровочный лист используется в течение многих лет и не в хорошем состоянии, пожалуйста, замените его. В противном случае данные измерений будут неточными.
