Чугунный клапан-бабочка JIS 5k 10k a216 wcb для

Описание и отзывы

Характеристики









JIS 5k 10k a216 wcb межфланцевый клапан-бабочка клапан червячной передачи этиленового пропилен-каучука

Наименование	Материал
Корпус клапана/капота	Серый чугун/ковкий чугун
Диск/стержень	Пластичное чугунное
Ось	Нержавеющая сталь/углеродистая сталь
Сиденье	PTFE



ПроизводительностьJIS 5k 10k a216 wcb межфланцевый клапан-бабочка клапан червячной передачи этиленового пропилен-каучука

Тип	Номинальная мощность Давление (МПа)	Тестовое давление		Диапазон температур (°C)	Подходящая рабочая среда
		Сила (вода) (МПа)	Заключите (вода) (МПа)
D371X-10	1,0	1,5	1,1	≤ 80	Вода
D371X-16	1,6	2,4	1,8	≤ 80	Вода

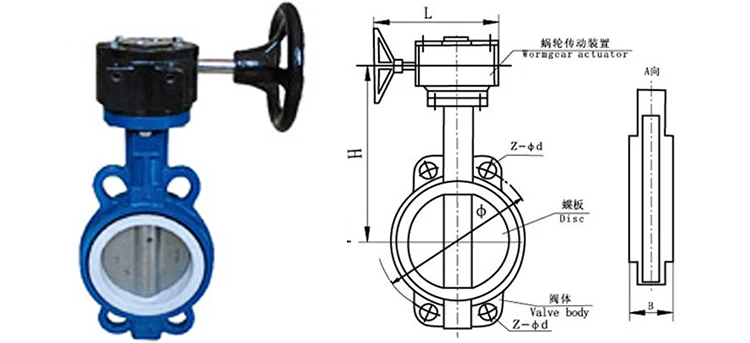

 РазмерJIS 5k 10k a216 wcb межфланцевый клапан-бабочка клапан червячной передачи этиленового пропилен-каучука



Номинальный диаметр (мм)	Φ	H	L	Z- Φd	B	Контрольный вес (кг)
50	125	200	220	4-Φ18	43	7,5
65	145	220	220	4-Φ18	46	9
80	160	230	220	4-Φ18	46	9
100	180	240	220	4-Φ18	52	9,3
125	210	250	268	4-Φ18	56	12,7
150	240	265	268	4-Φ23	56	14,1
200	295	310	289	4-Φ23	60	28,8
300	410	380	289	4-Φ30	78	46,2
400	515	522	363	4-Φ31	88	120
600	725	695	427	4-Φ34	154	302
700	840	811	363	4-M27	165	410
800	952	893	482	4-M30	190	621
900	1050	903	529	4-M30	211	908
1000	1160	983	529	4-M33	224	1090
