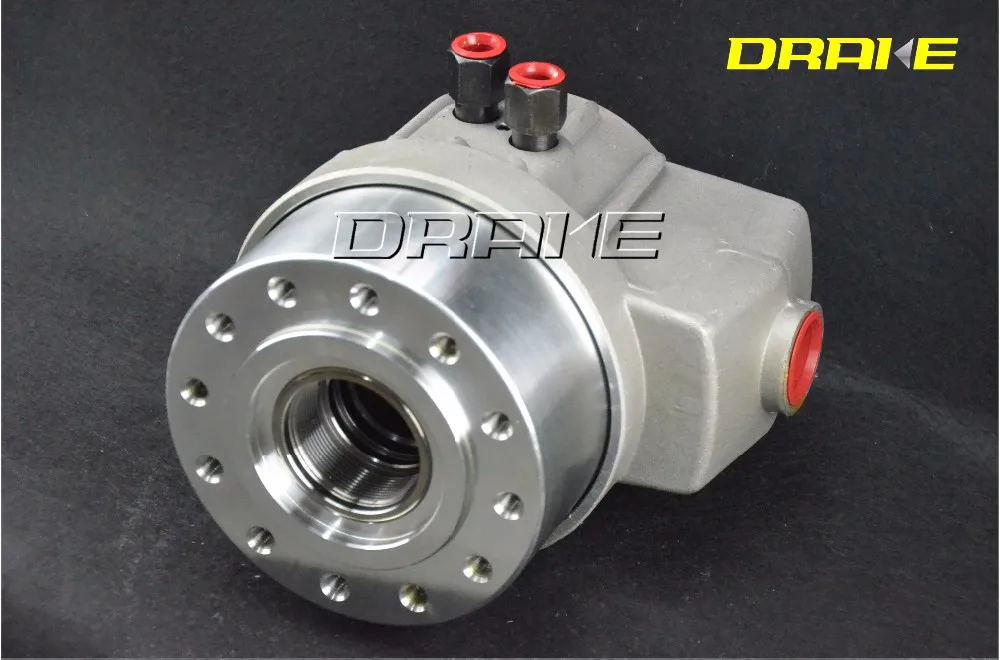

Высокая скорость под открытым небом центр вращающийся гидравлический токарный патрон масляного цилиндра

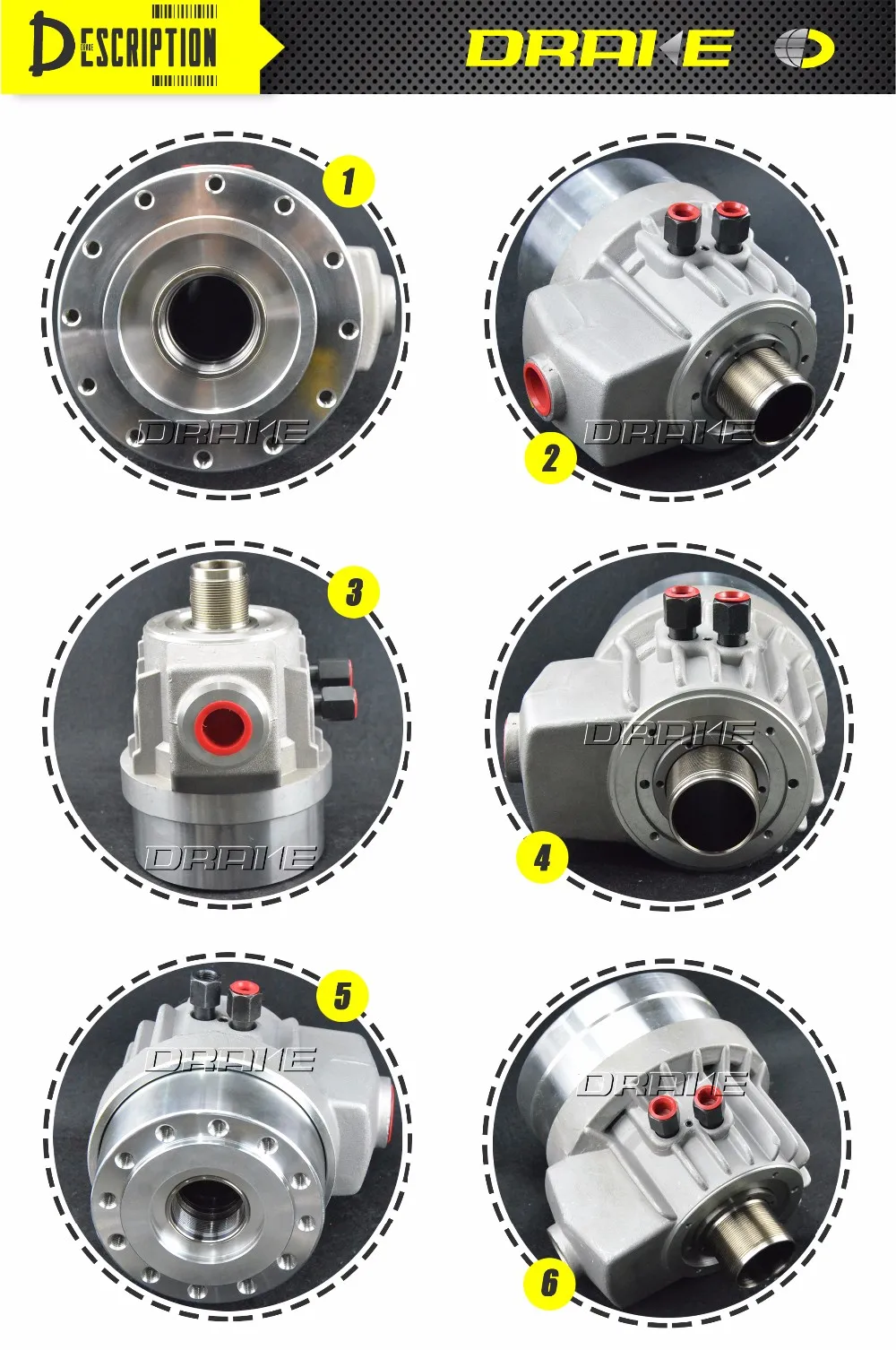

Описание продукта:



Технические характеристики:

1. Высокая скорость.
2. Компактный и легкий.
3. Ширина отверстия.
4. Встроенные предохранительные клапаны, которые предотвращают внезапное внутреннее давление

Снижение такЧто заготовка не вылетитИ повлекли за собой серьезные аварии.

5. Легко для теплоизоляции.

Параметры


 Есть три вопроса, чтобы ответить, чтобы помочь правильный выбор патрона питания:

1. Тип и модель токарного станка с ЧПУ.
2. Длина заготовки?
3. Наружный диаметр заготовки?
4. Требования к обработке?

Параметры размера

Модель/спец

А

I.D

 B C D

E

(H7)

 F

G1

(Макс.)

G1

(Мин).

G2

(Макс.)

G2

(Мин).

 H J K L M1 M2 N1 N2
TH428 90 130 120 100 80 40 10 - 35 - 45 127,5 155 6-M8 × 15 M33 × 1,5 25 M34 × 1,5 26
TH536 105 150 135 115 100 50 15 - 40 - 47,5 125,5 170,5 6-M10 × 20 M42 × 1,5 25 M44 × 1,5 28
TH646 125 169 156 130 100 65 15 - 40 - 60 135,5 193,5 12-M10 × 20 M55 × 2 30 M52 × 1,5 32
TH852 150 198 188 170 130 70 20 0 45 25 66 145 198 12-M10 × 20 M60 × 2 30 M58 × 1,5 34
TH1075 175 225 213 190 160 95 25 - 50 - 62 166,5 231 12-M10 × 22 M85 × 2 35 M84 × 2 40
TH1291 205 255 240 215 180 110 30 - 55 - 64,5 180,5 250 12-M12 × 24 M100 × 2 35 M99 × 2 46
TH1512 250 315 305 275 230 140 30 - 55 - 68 193 273 12-M16 × 32 M130 × 2 45 M134 × 2 46
Модель/спец

01

H8

02

H8

 P Q1 Q2 Q3

R

(G7)

 S T U V W1 W2 X1 X2 Y1 Y2
TH428 30 28 101,5 11 24 PT1/4 32 45 65 88 4 72 105 - - 76 M4 × 7
TH536 38 36 119 11 24 PT1/4 42 55 80 98 4 80 110 - - 83 M5 × 10
TH646 50 46 127,5 12 30 PT3/8 50 70 95 116 4 98 125 62 M4 × 8 98 M5 × 10
TH852 55 52 135,5 12 32 PT3/8 56 75 100 128 4 100 130 67 M4 × 8 110 M6 × 10
TH1075 80 75 153,5 17 36 PT3/8 81 100 125 158 5 115 160 92 M4 × 8 145 M6 × 10
TH1291 95 91 165 21 34 PT1/2 96 120 142 180 5 136 185 110 M4 × 8 165 M6 × 10
TH1512 125 120 176,5 23 40 PT1/2 130 160 195 227 6 160 210 171 M6 × 10 215 M6 × 10

Параметры производительности

Модель/спец Площадь поршня (см²)

Ход

(Мм)

Высокий оборот nimber

Min-1 (об/мин)

Макс. Рабочее давление

МПа (кгс/см²)

В настоящий моментО Инерции

(Кг. М²)

Общий объем масла

Дренаж

Вес

(Кг)
Нажмите кнопку сбоку Потяните по бокам
TH428 53,2 50,5 10 8000 4,0 (40) 0,02 3 5,8
TH536 69,8 67,5 15 8000 4,0 (40) 0,05 3 8,5
TH646 97,3 87,9 15 7000 4,0 (40) 0,09 3 13,5
TH852 146,8 136,6 20 6200 4,0 (40) 0,2 3,9 16,4
TH1075 196,2 182 25 4700 4,0 (40) 0,4 4,2 25,8
TH1291 250,6 234,1 30 3800 4,0 (40) 0,61 4,5 33
TH1512 345,4 334,6 30 2800 4,0 (40) 0,5 7 50

Рекомендуется смазывать патроны не менее двух раз в день, чтобы максимально увеличить срок службы

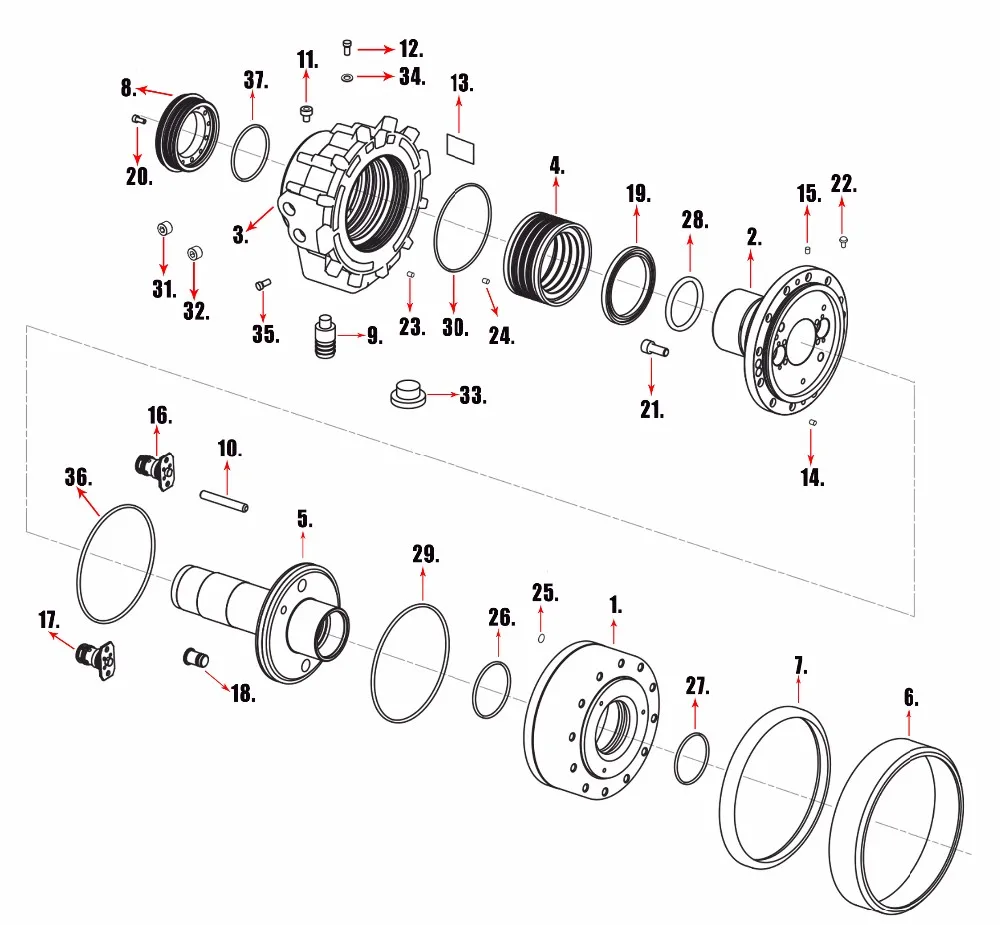

Нет. Название Нет. Название
1 Корпус 20 Ключ, дюймовый стандарт болт
2 Поворот клапана 21 Ключ, дюймовый стандарт болт
3 Длина рукава 22 Кулак головкой
4 Рукава 23 Установочный винт
5 Поршень 24 Установочный винт
6 Кожух вентилятора 25 Уплотнительное кольцо
7 Вентилятор 26 Уплотнительное кольцо
8 Фиксаторы уход за кожей лица 27 Уплотнительное кольцо
9 Ниппель шланга 28 Уплотнительное кольцо
10 Направляющий Штифт 29 Уплотнительное кольцо
11 Вентиляционные 30 Уплотнительное кольцо
12 Штепсельная Вилка 31 Герметизирующая ptfe-лента для штепсельной вилки
13 Табличка с именем 32 Пробка из ПВХ
14 Установочный винт 33 Пробка из ПВХ
15 Установочный винт 34 Уплотнительная шайба
16 Запорный клапан 35 Вентиляционные
17 Запорный клапан 36 Уплотнительное кольцо
18 Предохранительный клапан 37 Уплотнительное кольцо
19 Подшипник

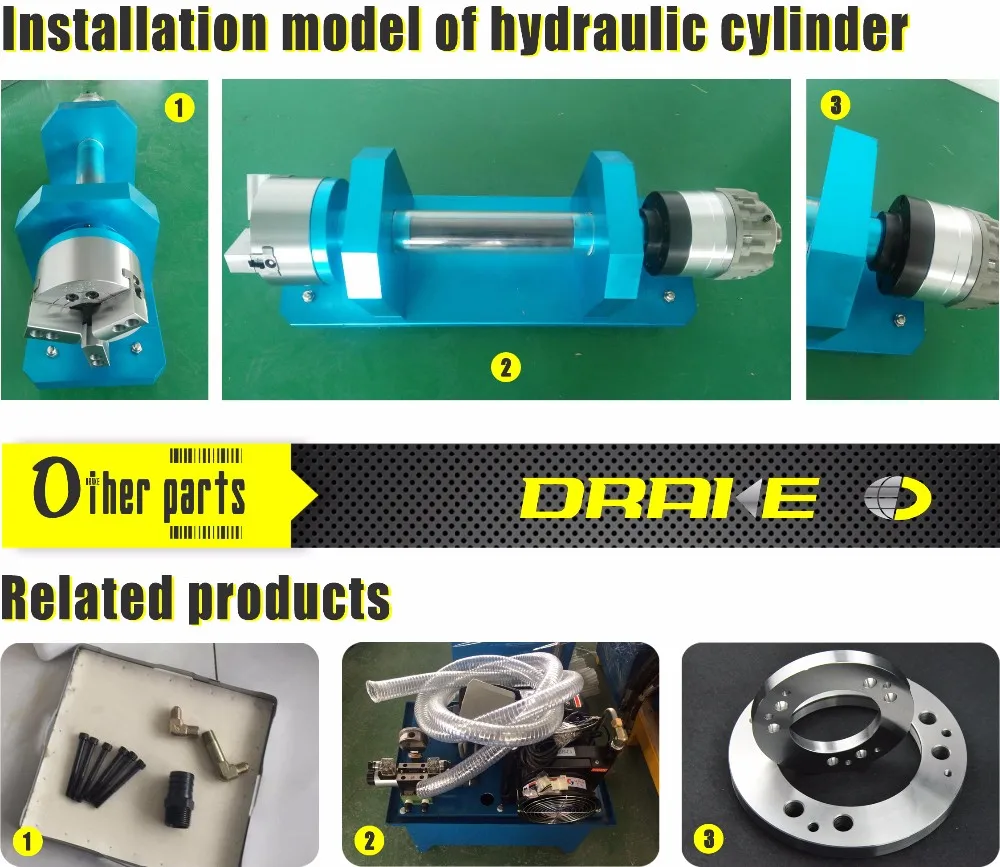

Сопутствующие товары


Соответствующие продукты, включая:

1. Крепежный болт, ниппель шланга.

2. Блок гидравлического насоса.

3. Пластина адаптера.

QQ20200422134016

Токарный станок с компьютерным числовым программным управлением: токарный патрон, цанговый патрон, роторный цилиндр, гидравлическая станция, nc, башенка, вращающийся центр и другие аксессуары
