Горячая продажа медный стержень/бар непрерывное литье машина медный стержень ccr латунь литье машина

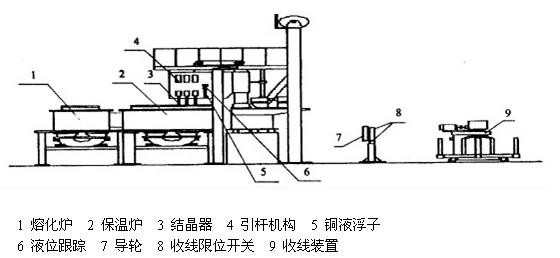

Медный стержень upcasting машина включает в себя индукционные печи частоты линии, машины непрерывного литья, стойки директивного колеса, натяжное устройство, двухтактный наматыватель, система охлаждения, электрическая система, система подачи и измерения температуры и так далее.
Нет. | Предмет | Данных |
1 | Годовая производительность | 100-12000 тонн |
2 | Структура печи | 3 тела (2 плавления, 1 удержание) |
3 | Литье нитей | 2-24 |
4 | Литейный стержень диаметр: | 8 мм-35 мм |
5 | Восходящее литье скорости | 0-3000 мм/мин |
6 | Годовой объем рабочего времени | 7920 h |
7 | Жидкий точность отслеживания | ± 2 мм |
8 | Стандарт катушки Take-up | 700 мм × 1500 мм × 800 мм |
9 | Меди плавильная равных угловых скоростей | 160-520 кг/ч |
10 | Меди плавильная Потребляемая мощность | <350 кВт/тонна |
11 | Take-up форма | Автоматическая регулировка |
12 | Подход к использованию пластины | Инверторного мотора, управление с помощью ПЛК |
13 | Материал метод подачи | Весь электролитический медный катод питается электрической лебедкой |
14 | Вверх подход | Управляемый серводвигателем переменного тока, цепь передачи управляется бесступенчатым синхронным когтерезом |
15 | Стержень метод зажима | Воздушный зажима |

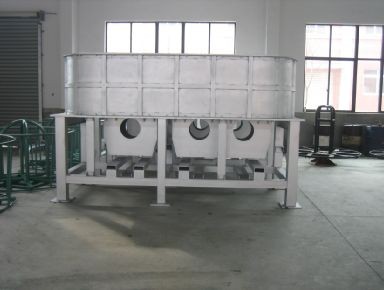

Индукционная печь линейной частоты включает в себя корпус печи, каркас печи и индуктор. Корпус печи изготовлен из сварной стали, внутренняя часть сделана из литого огнеупорного кирпича и квартов песка. Рама печи используется для подтягивания всей печи, она крепится на основание заземляющим болтом, индуктором состоит из катушки, водной куртки, железного сердечника и медного канала.
Высоковольтная сторона индуктора (первичная) включает в себя катушку с охлаждающей водой, напряжение может быть скорректировано в виде 90-420 в (удерживающая печь 90-380 В), низковольтная сторона индуктора (вторичная) включает коротковольтный медный канал, после электрификации, он будет производить большой ток в медном канале с действием индукции электромагнетизма, И плавит медный канал, а также плавит катод одновременно.
Водяная куртка и катушка все должны быть охлаждены водой, вода может быть переработана, и поставляется системой охлаждения воды.
Основная часть для реализации непрерывного upcasting, который включает в себя тяговую систему, систему отслеживания уровня и кристаллизатор, структура козловой четыре столба.
Тяговая система включает в себя два блока серводвигателя, редуктора и тягового прокатного колеса, это может сделать 0-600 раз высокоскоростной интервал движения и сделать медный стержень приподнятым, хотя тяговое прокатное колесо, каждая единица тяговой системы может управлять парой тяговой прокатки
Колесо и медный стержень отдельно. Автоматическая система контроля уровня может гарантировать, что кристаллизатор находится в стабильной глубине в медной жидкости, и убедиться, что производство непрерывно.
Кристаллизатор может быстро заморозить медь в твердом состоянии, охлаждая ее и реализуя теплообмен, каждый кристаллизатор может быть изменен и управляется отдельно без какого-либо влияния на нормальную работу других криков сталкеров.
Выходная рамка устанавливается на верхней части литейной машины. Он включает в себя платформу, опору, вертикальное направляющее колесо и ролик. Разделяет и питает литые стержни в каждой двойной головке, не влияя друг на друга.
Система водяного охлаждения является независимой системой рециркуляции воды, которая поставляет Охлаждающую воду для кристаллизатора, водной куртки и индукционной катушки. Он включает в себя один бассейн 200 м2, водяной насос, трубопроводы и башню охлаждения. Он гарантирует, что температура воды на входе составляет около 20-35 ℃, расход составляет около 50 м3. Для хорошего теплообмена необходимо подготовить устройство для смягчения воды.

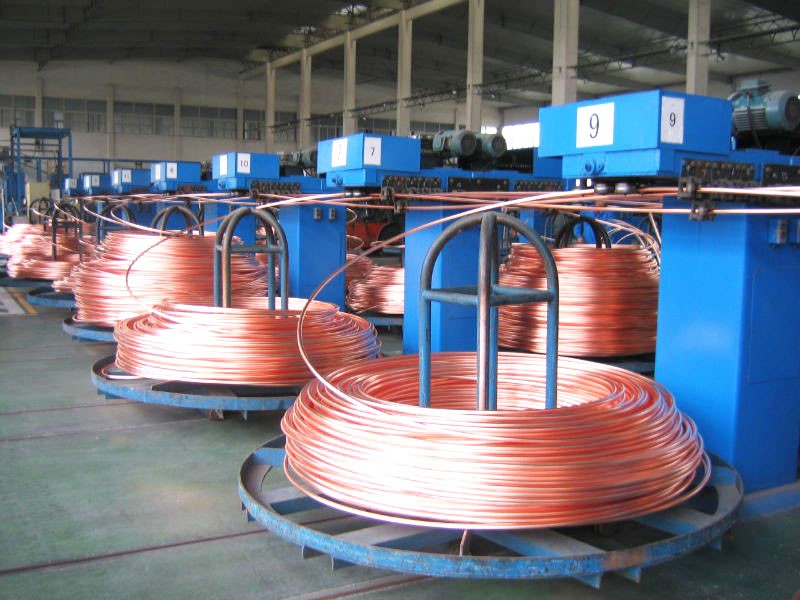

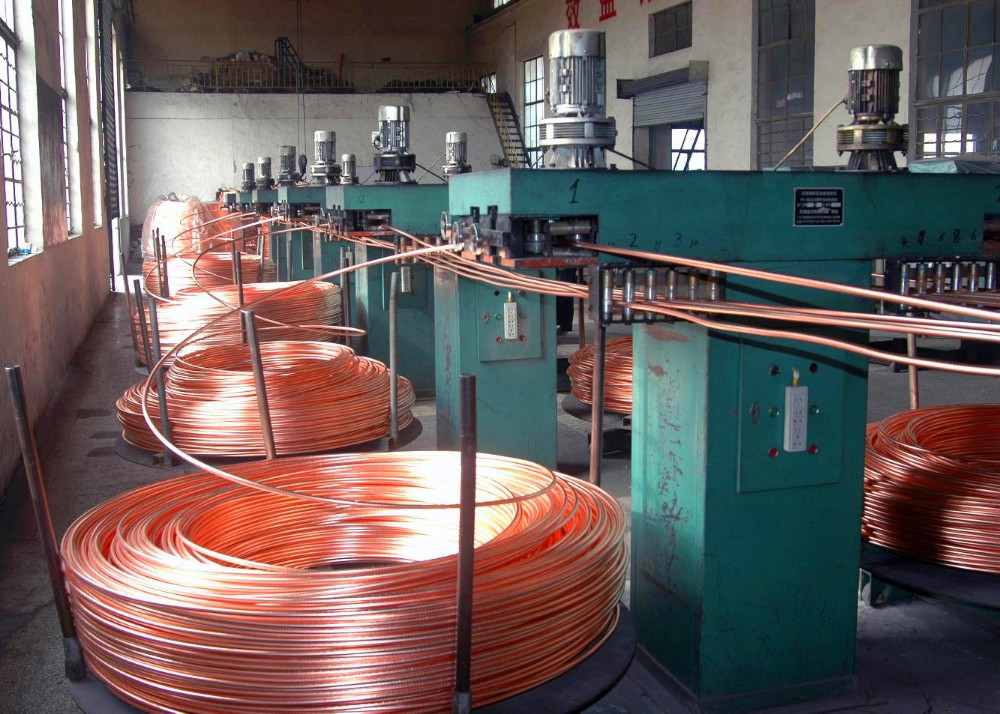

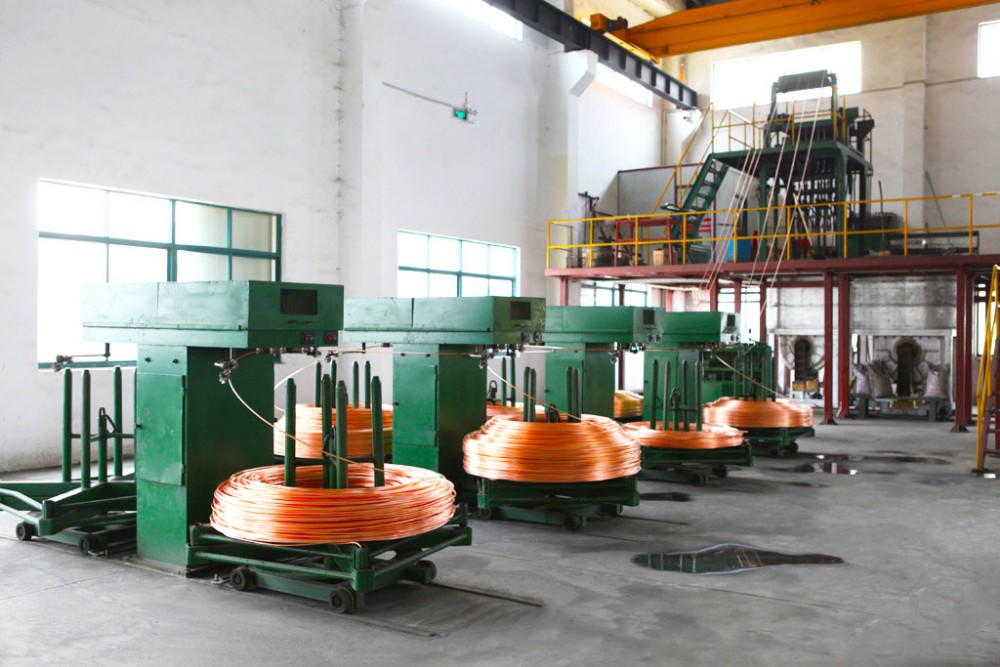

Двойная головка принимает вверх машина включает Тяговый ролик, Наматывающее устройство и намотку пластины. Каждая единица захватывающего устройства включает в себя четыре или три мотора, контролирующих две стороны захватывающего устройства для двух стержней, максимальный вес намотки составляет 3,5 тонны.

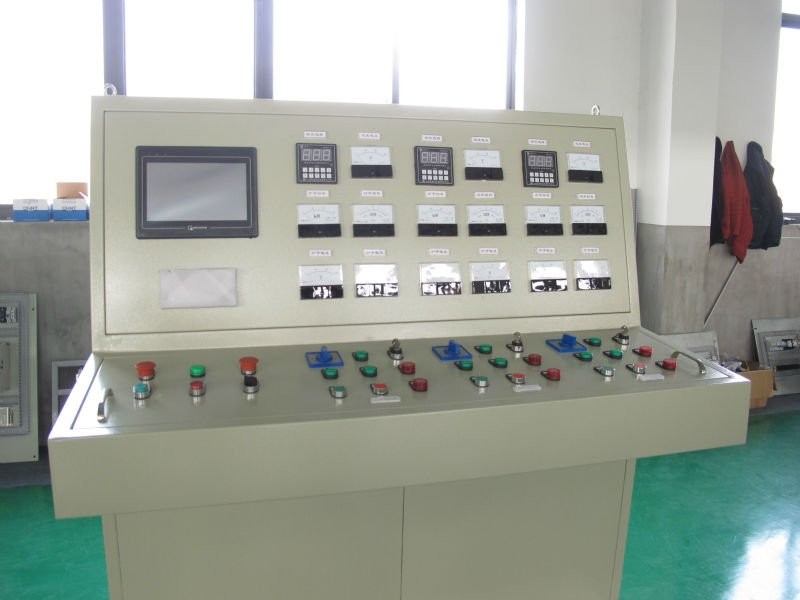

Электрическая система управления включает в себя систему питания и систему управления. Система питания обеспечивает питание каждого индуктора через несколько силовых панелей. Система управления гарантирует нормальное производство, запись и отображение данных. Детальная запись и отображение информации индуктивное напряжение, ток, температура печи, температура воды (включая температуру кристаллической воды), скорость тяги и дальность тяги и т. д.
