Шэньчжэнь завод pcba производства многослойных 4 слоев PCB выполненный на заказ


Поделиться:

Цена:74,59 ₽*
Стоимость в USD (на сегодня):Узнать

Количество:

Описание и отзывы

Характеристики

Описание продукта:

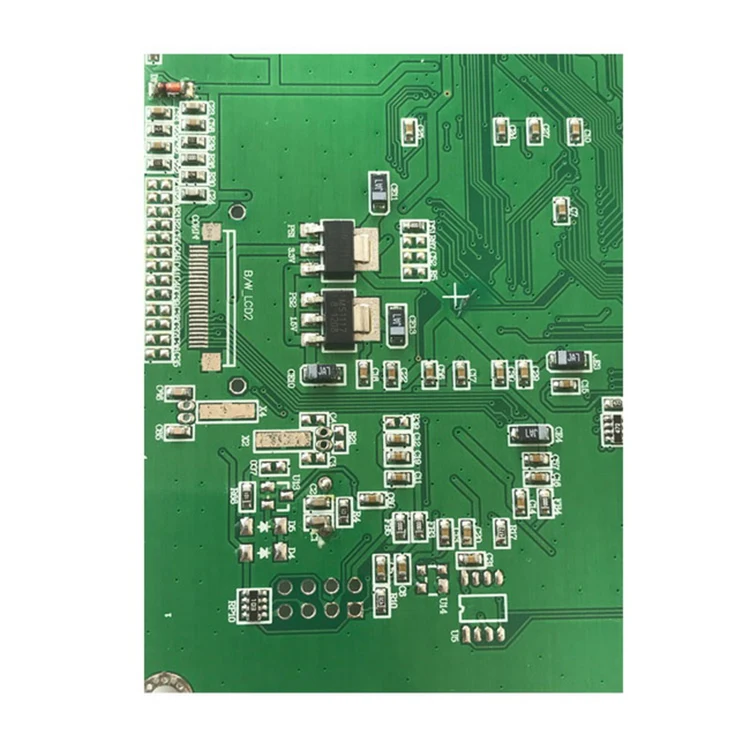

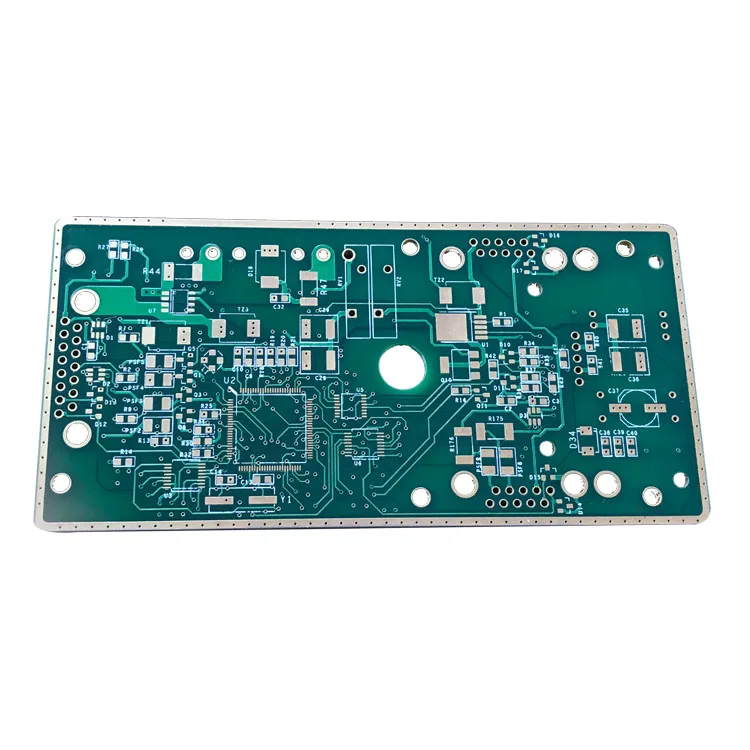

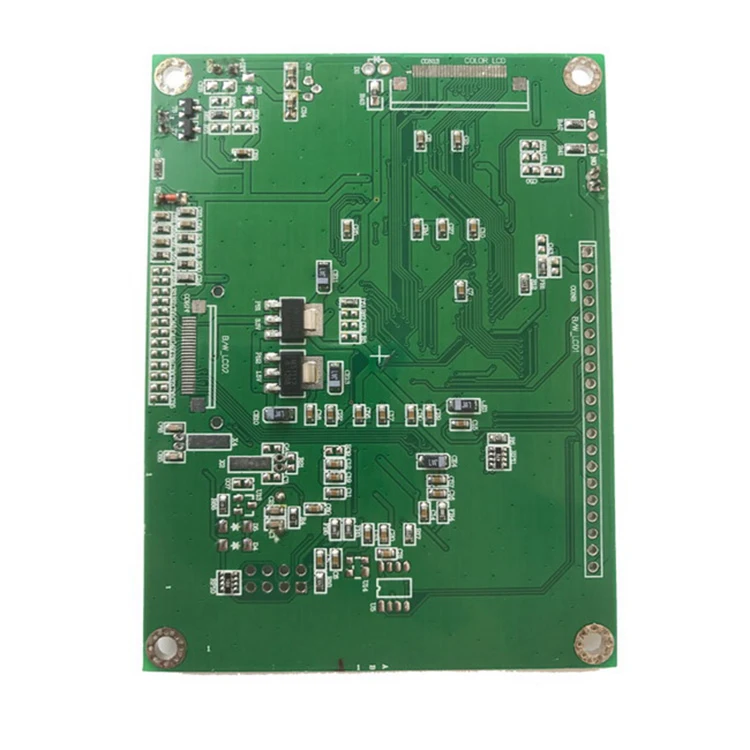

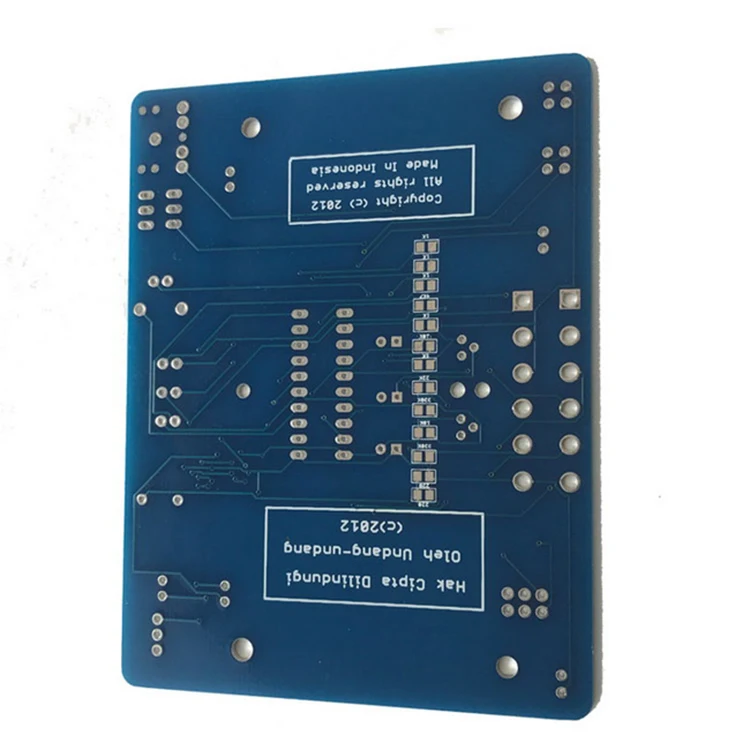

LED PCB PCBA (44).jpgLED PCB PCBA (46).jpgLED PCB PCBA (72).jpgLED PCB PCBA (97).jpg

Благодаря многолетнему опыту производства печатных плат (PCB) и печатных плат, а также отличному качеству, передовым услугам и конкурентоспособным ценам Sunsoar завоевала доверие и поддержку многих клиентов. Эта плата PCBA является двухсторонней печатной платой OEM с зеленой паяльной маской и белым шелкографией и компонентами.

PCB технический паспорт

Серийный номер Предмет Технические данные
-1 шт. Название продукта Многослойные 4 слоев PCB, выполненный на заказ fr4 PCB
2 Бренд Sunsoar
3 Слой 1-24 слоев
4 Максимальный размер платы 457x610mm
5 Минимальная толщина платы 4 (слои) 0,40 мм/16 мил
6 (слоев) 0,80 мм/32 мил
8 (слоев) 1,00 мм/40mil
10 (слоев) 1,20 мм/48 мил
6 Минимальная линия Width1 0,10 мм/4mil
7 Minline интервал 0,10 мм/4mil
8 Минимальный диаметр отверстия 0,20 мм/8mil
9 PTH толщина стенки 0,020 мм/0.8mil
10 PTH (Металлизированное отверстие диаметром толерантность ± 0,05 мм/± 2mil
11 NPTH отверстия диаметром толерантность ± 0,025 мм/± 1 мил
12 Контур tolence ± 0,1 мм/± 4mil
13 Шаг S/M 0,08 мм/3mil
14 Соотношение сторон 10:1
15 Печатная плата с запахом и твист ≤ 0.7%
16 Электрическая прочность > 1.3 кВ/мм
17 Прочность 1.4N/мм
18 Маска припоя к истиранию ≥ 6H
19 Воспламеняемости PCB 94V-0
20 Управление сопротивлением ± 5%

При создании PCBA технический паспорт

PCBA сборка общие производственные возможности
Тип Агрегата THD(Thru-Hole Device),SMT (технология поверхностного монтажа),SMT & THD mixd, двухсторонняя SMT и THD сборка.
Тип припоя Водорастворимая паяльная паста, этилированный процесс и без свинца (RoHS)
Компоненты

Пассивные детали, самый маленький размер 0201

BGA,uBGA,QFN,POP и Leadless чипы

Мелкого шага до 0,8 мил;

BGA ремонт и ребол; Часть удаление и замена

Разъемы и клеммы

Несмонтированная плата зарядного устройства с размером

Маленький: 0,25 "x 0,25" (6,35 мм x 6,35 мм)

Самый большой: 20 "x 20"(508 мм x 508 мм)

Мин. IC шаг 0,012 "(0,3 мм)
QFN Тангаж руководства 0,012 "(0,3 мм)
Макс. BGA Размер 2,90 "x 2,90"(74 мм x 74 мм)
Тип обслуживания Под ключ, частичный ключ или отправка
Тестирование

Прибор для контроля с рентгеновским излучением

AOI (автоматизированный оптический контроль)

ICT (тест In-Citcuit)/функциональное тестирование

Время выполнения заказа Обслуживание в тот же день до 10 дней
Компонент упаковка Катушки, режущая лента, трубка и лоток, свободные части и навалом

Сопутствующие товары
