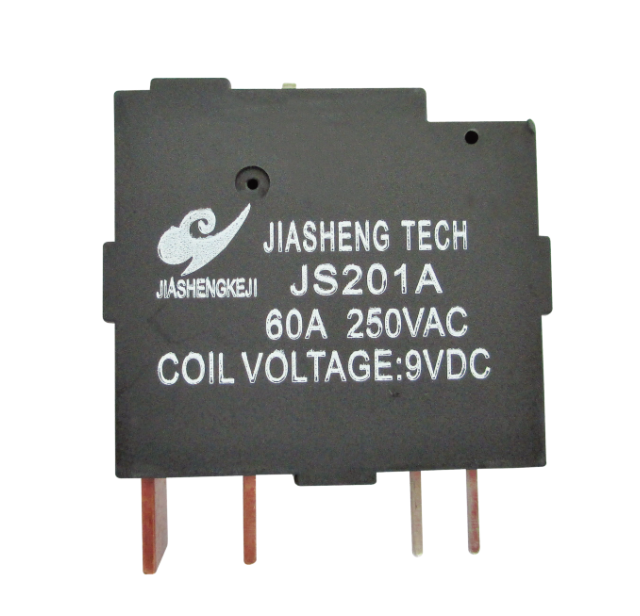

JS201A 60A Магнитное реле

Описание магнитного реле блокировки:

Реле блокировки-это новый тип реле, который использует Магнитный принцип для управления включением и выключением цепи. Его нормально открытое и закрытое состояние обеспечивается полностью рабочей сталью с постоянным магнитом и завершено преобразование ВКЛ-ВЫКЛ состояния базы на срабатывание определенного импульсного сигнала ширины.

Magenetic Блокировка реле свойства:

1. Малый объем, большая мощность переключения и низкое потребление

2. Катушка мгновенного импульса вождения и без лихорадки

3. Стабильная сила постоянного магнита и экономия энергии

4. Высокое контактное давление, низкое контактное сопротивление, стабильная работа и надежность, анти-вибрация и анти-шок.

5. Используйте манганиновую сварку, низкий коэффициент температуры материала и компактную структуру.

Преимущества магнитного реле блокировки:

(1) нужно только импульсное возбуждение и может быть одним или двумя катушками

(2) установка небольшого объема и PCB

(3) Низкое энергопотребление и высокая грузоподъемность

(4) безопасность, надежный и долгий срок службы

Эффект магнитного реле фиксации:

1. Расширьте диапазон управления. Например, когда Многоконтактный релейный контрольный сигнал достигает определенного значения, он может одновременно переключаться, отключать и подключать мультиплексные схемы в соответствии с различными формами контактных групп.

2. Увеличить. Такие как чувствительное реле, промежуточное реле и т. д., он может управлять большой цепью питания с очень небольшим контрольным сигналом.

3. Интегрированный сигнал. Например, когда многие управляющие сигналы вводят многоразовое реле в требуемую форму, после сравнения и интеграции он может достичь предполагаемого эффекта управления.

4. Автоматический, пульт дистанционного управления, монитор. Например, другие реле и реле автоматического устройства могут создавать программы для управления схемой, а затем достигать автоматической работы.

Контактные данные спецификации:

Габариты (мм)	38,5*33*17,2
Форма обратной связи	1A/1B
Контактного материала	Серебристыe литые
Максимальный ток переключения (анти-нагрузка)	60A/80A
Макс напряжения	250VAC
Макс импульсный источник питания	20kVA
Wight (без аксессуаров)	45 г Пуэр чай

Спецификация катушки (20 °C):

Номинальное напряжение катушки		6VDC	9VDC	12VDC	24VDC	48VDC
Сопротивление катушки	Одна катушка (± 10% Ω)	18	81	144	576	2304
	Двойная катушка ± 10% Ω)	9	40,5	72	388	1152
Максимальное напряжение		≤ 75% Номинальное напряжение катушки
Падение-напряжение на выходе		≤ 75% Номинальное напряжение катушки
Более Напряжение холостого хода		≤ 120% Номинальное напряжение катушки
Время приема (при номинальном напряжении)		≤ 20 мс
Время выпадения (при номинальном напряжении)		≤ 20 мс
Время прыжка		≤ 2 мс
Потребляемая мощность		Одновитковая катушка: 1 Вт; Двойная катушка: 2 Вт (специальные энергопотребление потребности настроить)

Характеристики:

Температура окружающей среды		-40 ~ + 70 °C
Антивибрационная конструкция		10 ~ 55 Гц, 0,5 мм (двойная амплитуда)
Анти-шок		98 м/с211 мс
R.H.		45% ~ 85%
Контактное сопротивление		≤ 2.0mΩ (1А/6VDC тест)
Сопротивление изоляции		1000MΩ (500VDC)
Прибор для тестирования диэлектрической напряжение-выдерживать	Между связаться с нами	1800 В переменного тока, 50/60Hz (1 минута)
	Между контактными & катушка	4000 В переменного тока, 50/60Hz (1 минута)
Срок службы	Электрическая жизнь	≥ 1*104OPS
	Срок службы	≥ 5*105OPS

Применение магнитного реле блокировки:

Реле блокировки широко используется в предоплатный счетчик электроэнергии, система чтения, композитный переключатель, электрическое устройство дистанционного управления и автоматический контроль оборудования и т. д.

Примечания:

1. Реле находится в состоянии «reset» или «set», когда оно выпускается со склада, с учетом удара, поднятого от транзита и установки реле, реле будет изменено на статус «set» или «reset», поэтому, когда приложение (подключение источника питания), пожалуйста, перезагрузите реле на «set» Или статус «reset» по запросу.

2. Чтобы сохранить статус «set» или «reset», напряжение под напряжением до катушки должно достигать номинального напряжения, ширина импульса должна быть в 5 раз больше, чем время «set» или «reset». Не включайте напряжение в спираль «set» и «reset» одновременно. А также следует избегать длительного времени подачи энергии (более 1 мин).

3. Во избежание изменения рабочего напряжения продукты не должны храниться в сильном магнитном поле во время транспортировки, хранения и применения.

4. Сопротивление выборки: 100-1200Ω Ω

5. Мы можем сделать это в соответствии с вашими особыми требованиями.
