Келли синусовое управление QSKLS96601-8080H контроллер 600A, без изоляции для QS в-для центрального движения колеса по супер скидке

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 8000 Вт.



Основные характеристики

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Мягкий старт можно регулировать

4). Программируемая с помощью bluetooth



Обратите внимание, прежде чем разместить заказ(Время производства/Гарантия/упаковка/Сертификация и т. д.)

Пожалуйста. Нажмите ниже ссылку на изображении.

1. Как правило, спец

1. Контроллер синусоидальной волны, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 600A,Предел тока двигателя, непрерывный: 240A

3. Напряжение аккумулятора: 24-96 в номинальное, макс. 120 в

4. Термический зонд: KTY83-122

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку

6. Размер контроллера:288 мм * 185 мм * 76 мм

7. Вес нетто: 6 кг

8. Защита от воды IP54

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными);

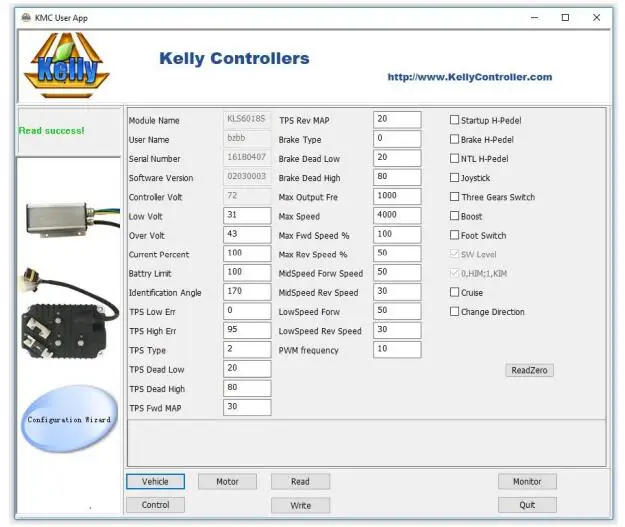

2. Келли контроллерИнтерфейс приложения

Вот четкий и простой интерфейс приложения регулировки.

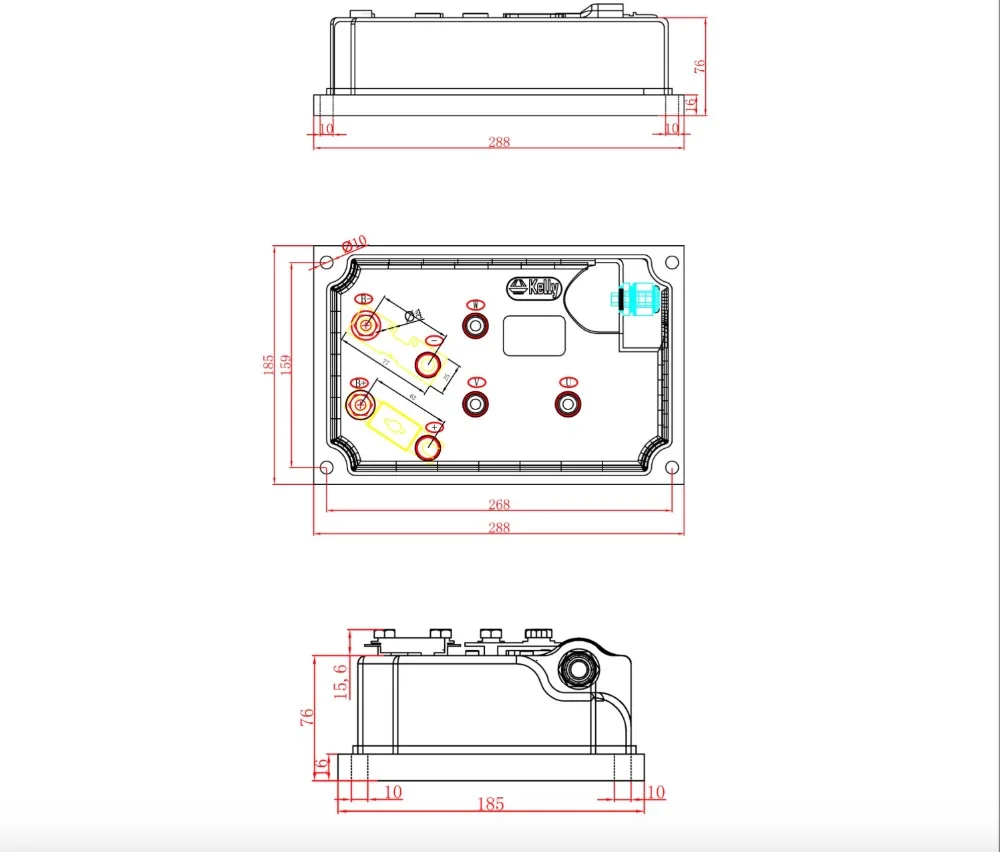

3.QSKLS96601-8080H контроллер для рисования

Вот чертеж нашего обычного контроллера QSKLS96601-8080H,288 мм * 185 мм * 76 мм

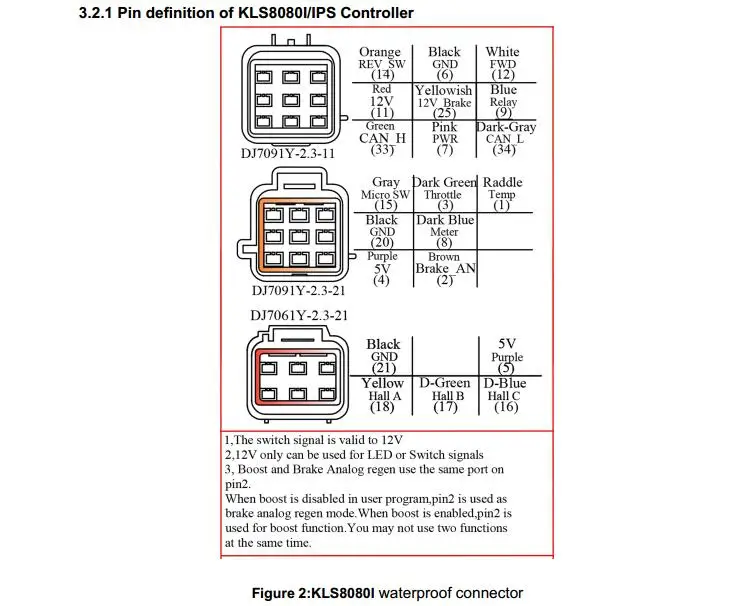

4. Определение штифта (TBD)

J7091Y-2.3-11 определение типа

(14) REV_SW: защита от обратного переключения входного сигнала. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: белый переключатель

(11) 12V:12 В источник красного цвета

(25) 12V размыкающий переключатель. Желтоватый

(9) реле: Драйвер главного контактора. Синий

(33)CAN-H: зеленый

(7) ШИМ: блок питания контроллера (вход). Розовый

(34)CAN-L: темно-серый



DJ7091Y-2.3-21 определение типа

(15) Micro_SW: дроссельной заслонки Переключайте входные. Серый

(3) дроссельной заслонки: дроссельной заслонки аналоговый вход переменного тока, 0-5V. Темно-зеленый

(1) Температура: двигатель Датчик температуры. Raddle.

(20) Оповещатель: возврата сигнала. Черный

(8): копия сигнала Холла сенсоры. Темно-синий

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) Brake_AN: тормоз переменная реген или с функцией НАДУВА. Коричневый



DJ7061Y-2.3-21 определение типа

(21) RTN: возврат сигнала. Черный

(5) 5V: источник питания 5В выход,<40mA. Фиолетового цвета

(18) зал А: фаза зала А. Желтый [это вход синусоидального сигнала на KLS8080IPS]

(17) зал B: фаза зала B. Темно-зеленый [это вход Cosine сигнала на KLS8080IPS]

(16) зал C: фаза зала C. Темно-синий [Нет сигнала зала C на KLS8080IPS]



Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Переключатель на 12 В активен. Открытый переключатель неактивен.



Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.



5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящего двигателя?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этот контроллер, то, пожалуйста, не стесняйтесь обращаться к нам. Спасибо!

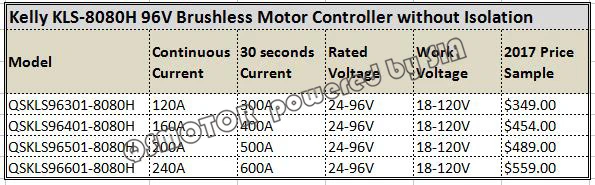

6. Другие Наборы двигателей и другие модели контроллеров

Если вам необходима дополнительная информация о получения информации о других моделях контроллера. Пожалуйста, обратитесь к нижеописанным технические данные, и нажмите на ссылку на изображении.

Нет QS двигателя, нет супер EVs!
