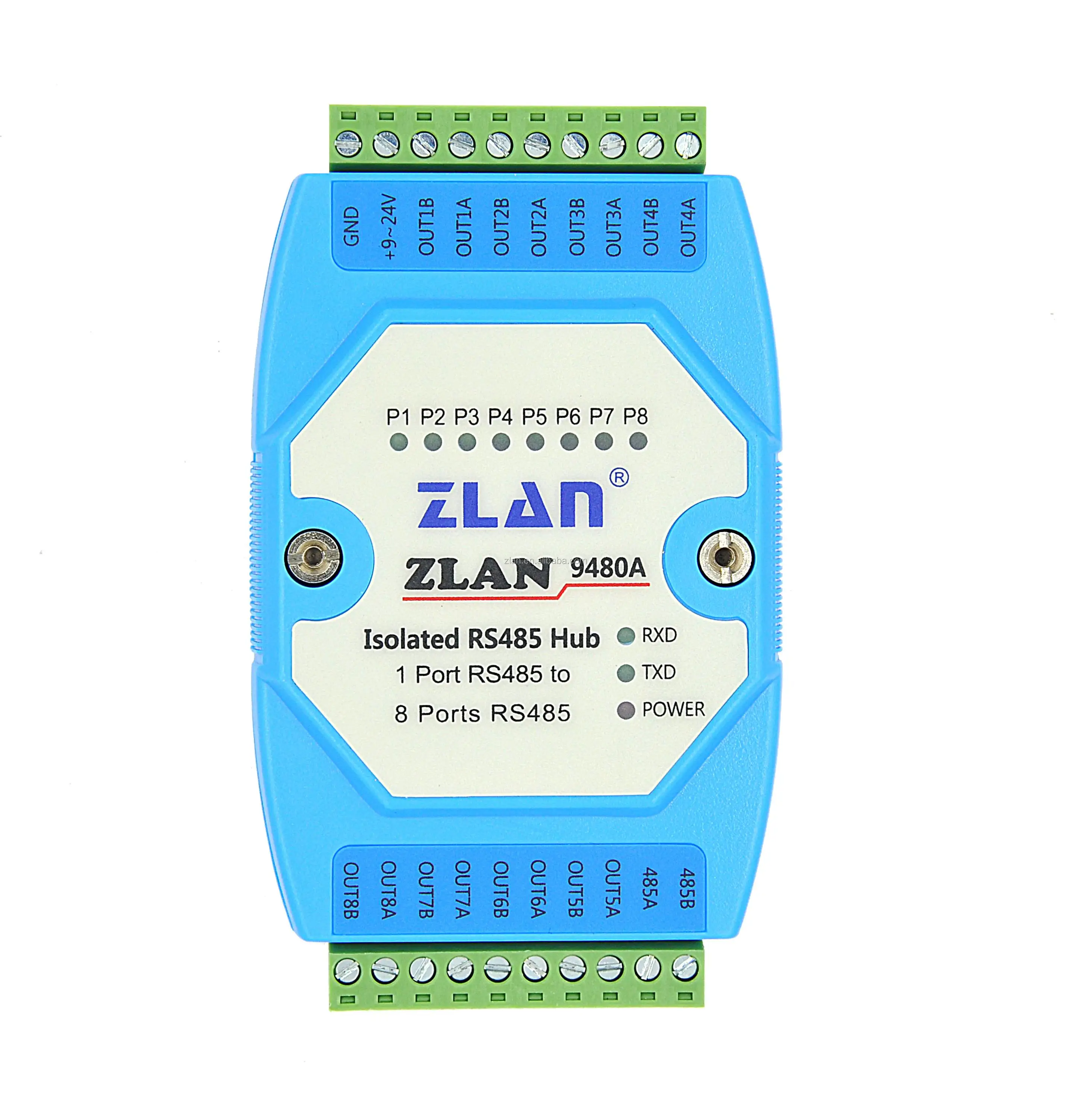

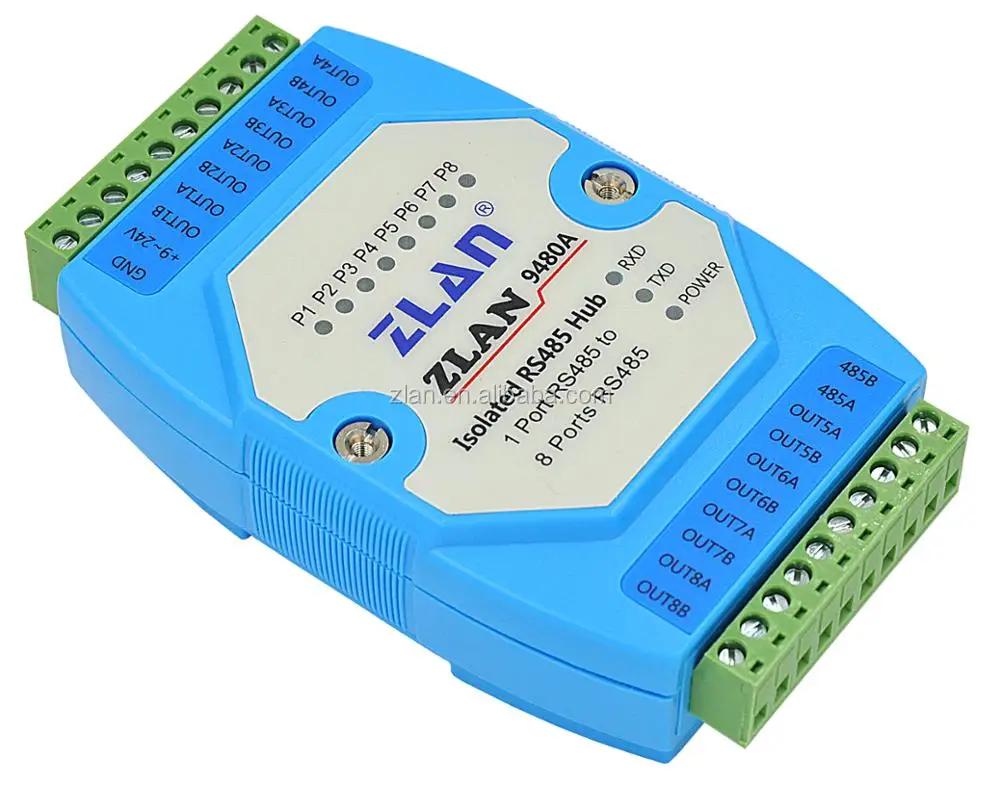

ZLAN9480A RS485 концентратор 8 каналов RS485 промышленная изоляция релейное расширение
Описание продукта:
ZLAN9480A является 8 портами промышленной изоляции RS485 концентратор, может расширить 8 каналов RS485 slave порты ЧЕРЕЗ 1 канал RS485 главный порт. Он может эффективно осуществлять реле, расширение и изоляцию сети RS485.
Мастер-порт конец ZLAN9480A обеспечивает изоляцию RS485, slave-предвещают расширяет 8 каналов изоляции RS485 интерфейсом.
Основной порт ZLAN9440 обеспечивает изоляцию двух интерфейсов RS485 и RS232 в то же время, подпорты расширяют 4 канала изоляции интерфейса RS485.
Как правило, проводка RS485 требует ручного стиля проводки, нужно избежать звездного соединения главной станции как центра. Но иногда требуется Звездное соединение, в этом случае использование концентратора RS485 может эффективно изолировать помехи соединения между multi-RS485.
Применение
ZLAN9480A является активной изоляцией RS485 концентратор, продукт специально разработан для промышленной сцены в суровых условиях, особенно подходит для ситуаций, требующих высокой надежности и безопасности. Функция фотоэлектрической изоляции может эффективно сделать мастер и суб-устройства отдельно друг от друга, избежать повреждения от заземления разности потенциалов master-slave устройств и статического, молниеносного, всплеска к устройствам, также можно избежать повреждения от тока заземления, вызванного разницей в потенциалах заземления.

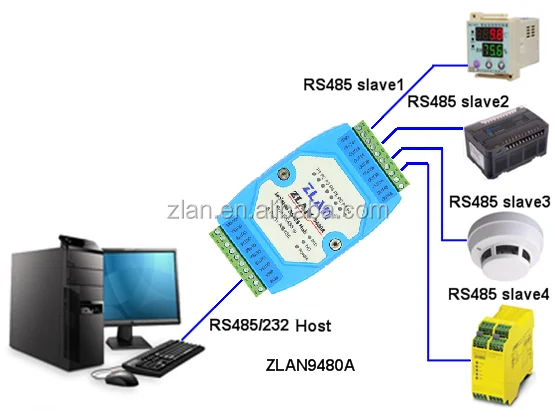

ZLAN9480A имеет 3 основных стиля применения:
1) Изоляция: эффективно изолировать главный и Невольничий концы сети RS485; Между тем изолировать 8 невольничьих станций.
2) Реле: может эффективно продлить расстояние связи сети RS485.
3) расширение: может осуществить 1 канал RS485, расширяющийся до 8 каналов RS485, укоротить номера RS485 устройств в сети.
Характеристика
1) Главный порт RS485 и рабочий порт имеют изоляцию напряжения 2500 В.
2) главный порт RS485 и вспомогательный порт поддерживают 256 рабочих станций.
3) Задняя часть оснащена слотом для карты установки направляющей, подходящим для установки направляющей.
4) Широкий диапазон входного сигнала 9 ~ 24 В.
5) Индикатор обратного подключения RS485. Индикатор CH1 ~ CH4 всегда включен, когда линии A и линии B соединены.
Технический параметр
Стандарт резьбового соединения
Соответствие стандарту EIA/TIA RS232/RS485
Физический интерфейс
RS485: терминал
Последовательный порт типа
RS485: двухлинейный (A, B)
Скорость передачи
Скорость передачи 300 ~ 460800bps(Самоприспосабливающаяся)
Поддержка кол-ва.
Каждый порт RS485 поддерживает до 32 узлов
Дальность связи
1200 м (9600bps); Более высокая скорость более короткое расстояние
