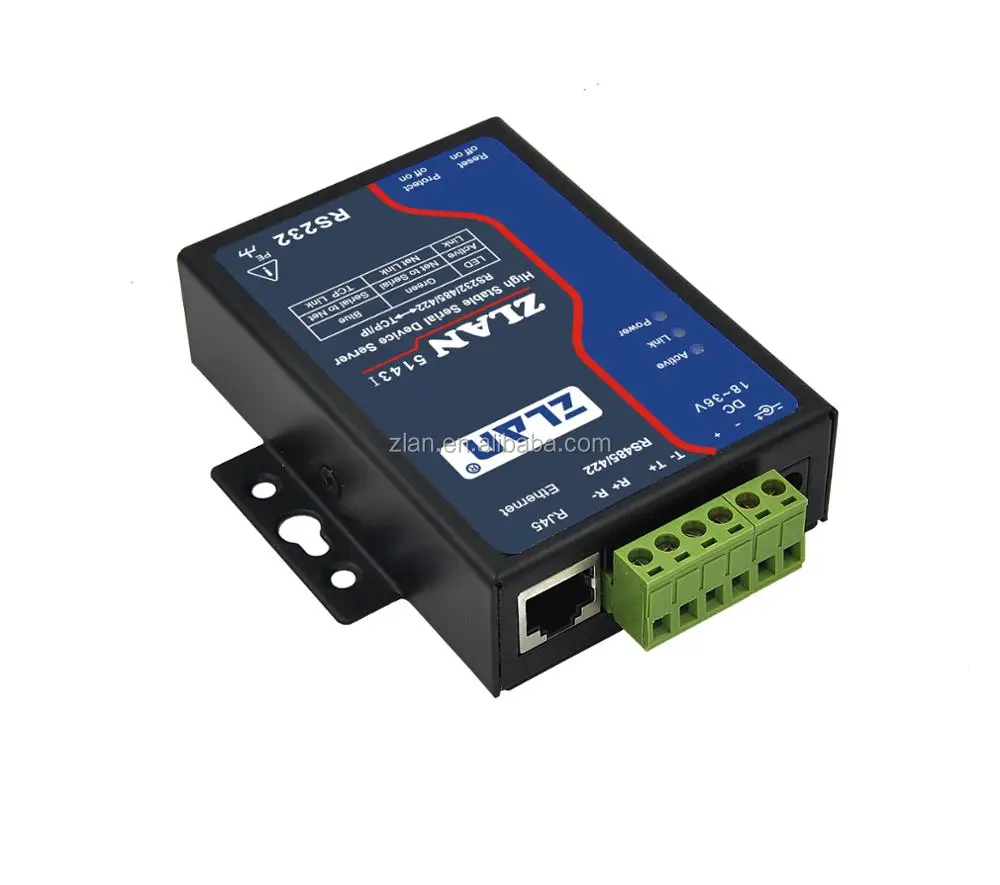

ZLAN5143I промышленная изоляция RS232 RS485 RS422 в Ethernet конвертер 256 многохост Modbus шлюз последовательного устройства сервер
Описание продукта:
ZLAN5143I-это высокая надежность и высокая производительность сервера последовательных устройств и шлюза Modbus, разработанный Шанхаем ZLAN специально для молниеносного сопротивления, анти-электромагнитных помех и сопротивления плохим требованиям окружающей среды, является флагманским продуктом на серверах последовательных устройств. Может быть применен для промышленного применения, требующего анти-помех, анти-туннельного мониторинга, ветряной энергии, мониторинга геологических аварий и так далее.
ZLAN5143I имеет хорошую изоляцию интерфейса. RS485/422 не только имеют ± 15 в антистатические, но также имеют изоляцию интерфейса 2500 В, так как добавляется напряжение переменного тока 2500 В между проводом RS485 и оболочкой, ток утечки в ZLAN5143 составляет менее 5 мА.
Для проблемы некоторых последовательных устройств сервер, уничтоженный lightning питания, ZLAN5143I сделать изоляционный дизайн для источника питания, с использованием 3000 в изоляции питания, как добавление напряжения переменного тока 3000 в между входной линией электропитания и оболочкой, ток утечки в ZLAN5143I составляет менее 5 мА. Изоляция прошла строгий тест.
Обеспечивает оболочку заземления, может выпускать ток молнии в землю и защитить продукты. RS485 ZLAN5143I может управлять 256 грузоподъемностью, по сравнению с продуктом, приводящим 32 нагрузки, он может достичь возможности мониторинга большего количества оборудования, чтобы сэкономить стоимость.
ZLAN5143I имеет три типа интерфейса: RS232/485/422. Входное напряжение может обеспечить постоянный ток Q2. 1 разъем или тип терминала, входное напряжение 18 ~ 36 В (можно настроить 12 В). Он может быть оснащен направляющими установочными аксессуарами.
ZLAN5143I имеет прозрачную функцию передачи данных для TCP в RS232/485/422, также имеет функцию шлюза типа хранения Modbus, а тип хранения означает, что 5143I может автоматически собирать данные устройств Modbus RTU и хранить, таким образом, Ethernet-конец собирает данные просто непосредственно считывая из внутреннего 5143I, это значительно ускорит скорость сбора данных Ethernet-конца.
Особенности
1) инсоляция интерфейса: мощность может достигать 3кВ инсоляционного напряжения; RS485/422 может достигать 2.5кв инсоляционного напряжения; ± 15кВ функция защиты от ЭСР; Более 25 кв/США высокий общий режим подавления переходных режимов.
2) RS485/422 имеет возможность 256 нагрузок.
3) три типа интерфейса: RS232/485/422. RS422 нужно подгонять внутренние перемычки, должны быть в курсе перед покупкой.
4) Поддержка 18 ~ 24 В питания, Интерфейс DC Q2. 1 разъем и Клеммная проводка. Может быть настроен 12V вход питания.
5) имеет обе функции: сервер последовательных устройств с прозрачной передачей и шлюз модус. Под прозрачной передачей, поддержка полного дуплекса, Высокоскоростная передача данных, отсутствие потери пакетов; Шлюз Modbus использует тип хранения, скорость быстрее, чем общий режим пересылки.
6) Поддержка сервера TCP, Клиента TCP, режима UDP, многоадресной передачи UDP.
7) скорость передачи данных поддерживает 1200 ~ 115200bps, биты данных поддерживают 5 ~ 9, проверьте биты могут быть пяти типов: нет, нечетные, ровные, отметка, пробел, поддержка управления потоком оборудования CTS/RTS. Если требуется поддержка 460800bps, выберите модель ZLAN5142I.
9) Поддержка нескольких TCP соединений, как сервер TCP, может быть подключен с 40 клиентами. Как Клиент TCP, может подключаться с 8 различными IP назначения и портом одновременно.
10) Реальный com-драйвер поддерживает многокомпьютерную связь, хотя 9Th(Адресная рамка 1, рамка данных 0).
11) Поддержка удаленного поиска 5143I и настройки параметров через Интернет, возможность обновления процедуры и загрузки веб-страницы Конфигурации через порт Ethernet.
Технические параметры

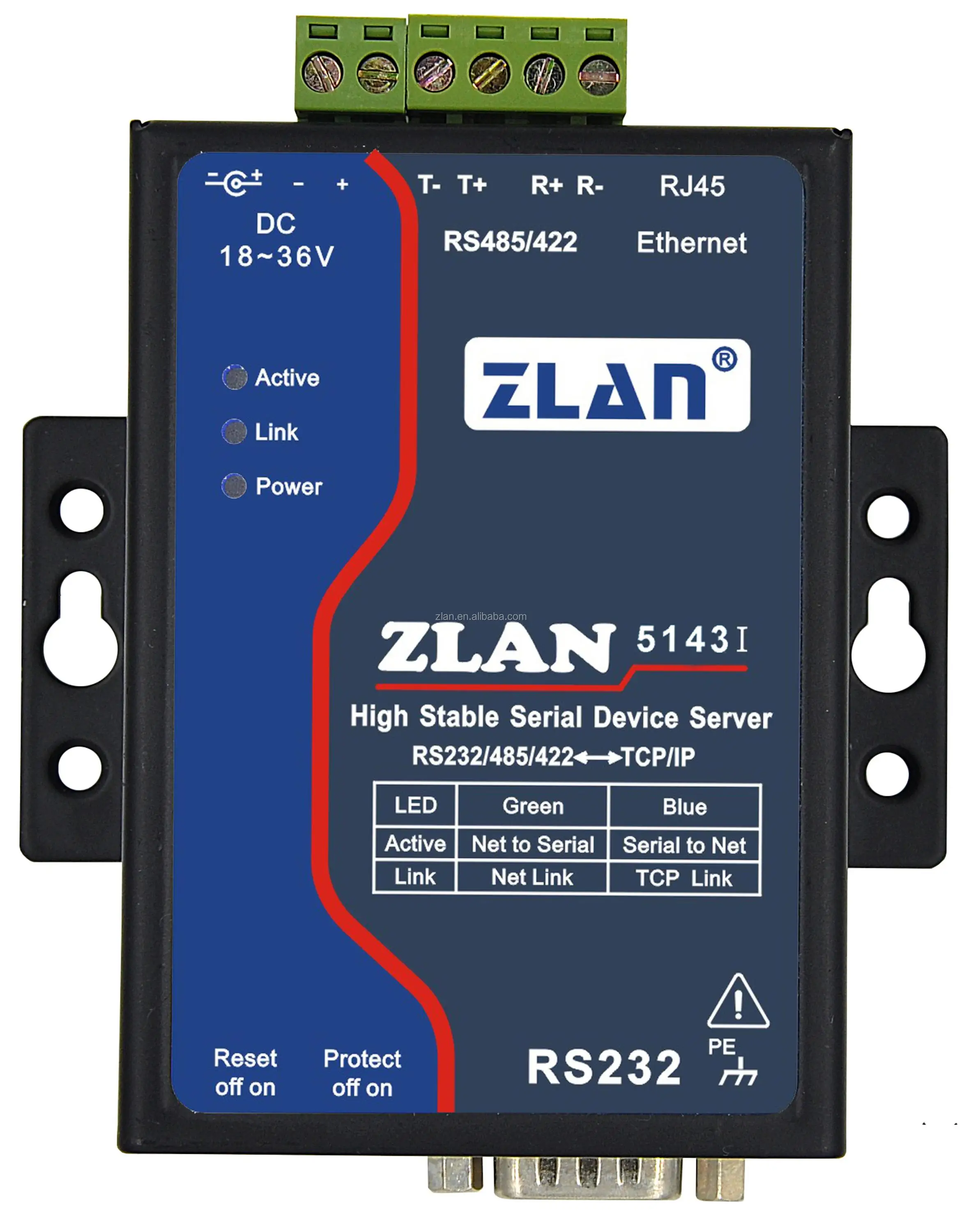

Рисунок

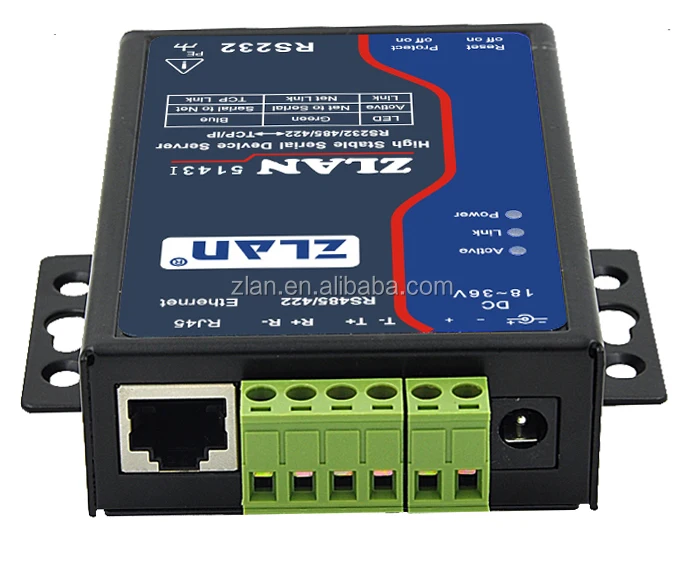

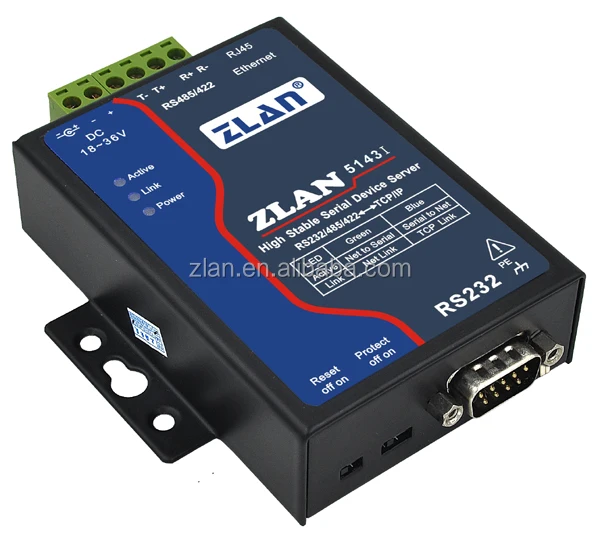

Интерфейс:
485/422: терминал; 232: DB9
Источник питания:
5,5 мм, внутри положительный снаружи отрицательный, стандартный выход
Размер:
Д x Ш x В = 9,4 см × 6,5 см × 2,5 см
Общаться интерфейс
Ethernet:
10 м/100 м, 2 кВ электрическая плюс защита
Серийный номер
RS232/485/422 × 1 шт.:RXD,ТСД,GND,CTS,РТС
Серийные параметры
Скорость передачи данных:
1200 ~ 115200bps
Данные размеры:
Нет, нечетное, даже, отметка, пространство
Данные размеры:
5-9 (США);
Регулятор давления газа:
RTS CTS,Нет
Программное обеспечение
Протокол:
ETHERNET,IP камера,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS
Способ установки:
ZLVirCom, веб-браузер, библиотека управления устройствами
Чистая способа передачи данных:
Разъем, виртуальный последовательный, библиотеки управления устройствами
Режим работы
TCP сервер, TCP клиент, UDP, реальный Com драйвер
Мощность
Мощность:
18 ~ 36 В постоянного тока,400 ~ 600 мВт(Может быть настроен вход 12 В)
