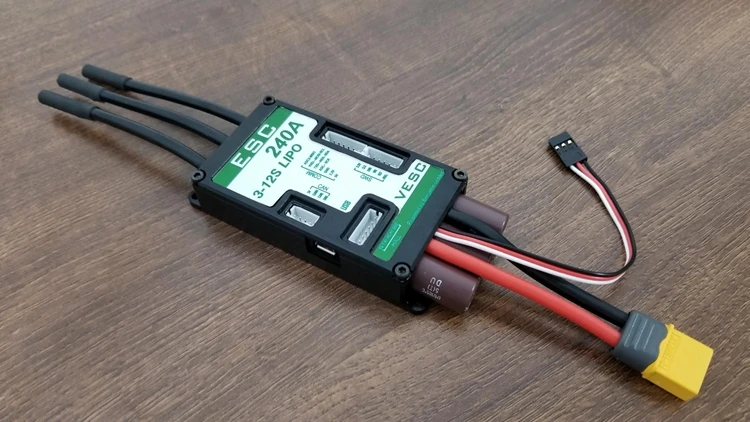

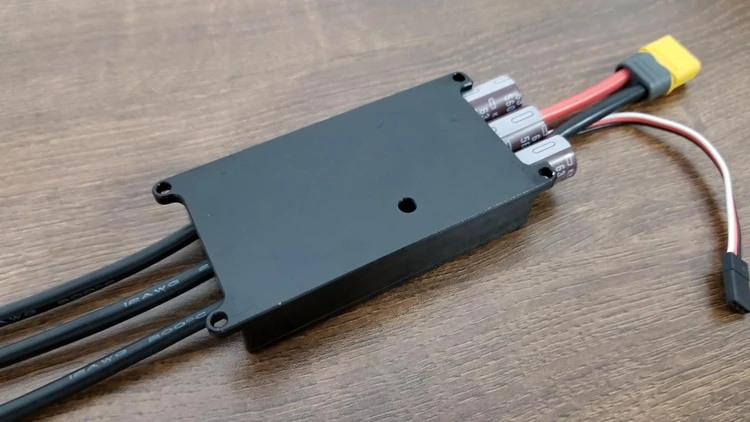

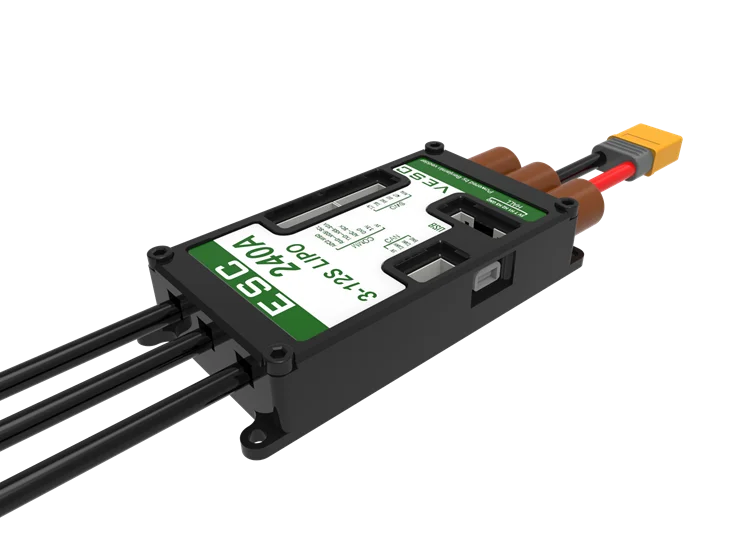

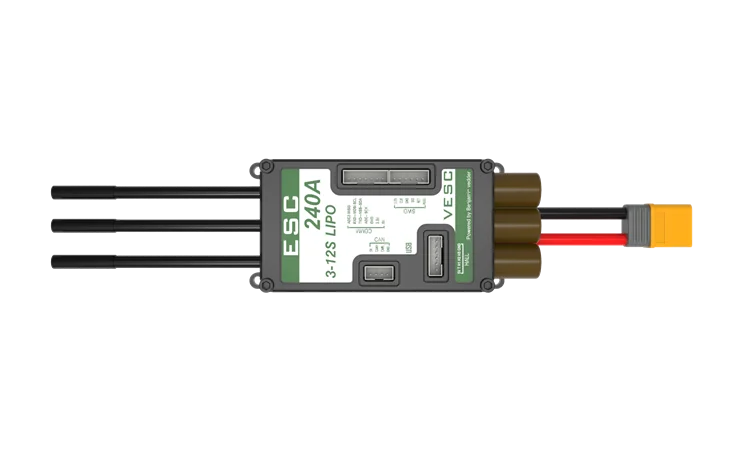

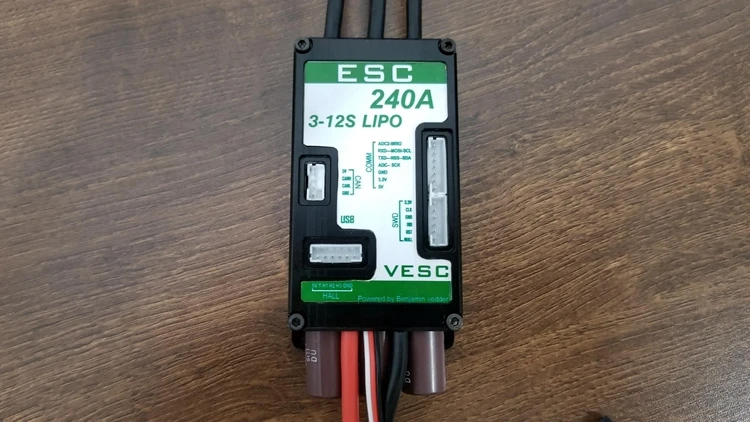

FRC VESC Sina волновой контроллер от Benjamin's Robotics для электрического скейтборда
| Модель | VESC 4 |
| Стабилизатор напряжения | 8-60v |
| Максимальный ток | 240A |
| Мотор | 5055,5065,6354,6374,6384,63100, мотор эпицентра деятельности и т. Д. |
| Торможения | Рекуперативного торможения |
| Вес | 70 г |
Особенности
- Аппаратное и программное обеспечение является открытым исходным кодом. Так как осталось много ЦП-ресурсов, возможности настройки почти бесконечны.
- STM32F4 микроконтроллера.
- DRV8302MOSFET драйвер/понижающий преобразователь/токовый шунтирующий усилитель.
- IRFS7530 MOEFETs (другие FETs в той же упаковке также подходят).
- Выход 5V 1A для внешней электроники от преобразователя buck интегрированного на DRV8302.
- Напряжение: 8-60 в (безопасно для 3S до 12S LiPo).
- Ток: до 240a в течение пары секунд или около 50a непрерывный в зависимости от температуры и циркуляции воздуха вокруг PCB.
- Сенсорное и Бессенсорное автоматическое определение всех параметров двигателя с FW 2,3.
- Прошивка на основеChibios/RT.
- Размер печатной платы: немного меньше 40 мм x 60 мм.
- Измерение тока и напряжения на всех этапах.
- Рекуперативного торможения.
- Также поддерживаются двигатели постоянного тока.
- Сенсорная или бессенсорная работа.
- Графический интерфейс с большим количеством параметров конфигурации
- Адаптивная частота ШИМ, чтобы получить как можно больше хороших измерений ADC.
- Об/мин, основанных на этапе продвижения (или синхронизации/поле ослабления).
- Хороший пусковой крутящий момент в бессенсорном режиме (и, очевидно, в сенсорном режиме).
- Двигатель используется в качестве тахометра, который хорош для одометрии модифицированных автомобилей RC.
- Контроль рабочего цикла, контроль скорости или контроль тока.
- Бесшовное управление 4 квадрантами.
- Интерфейс для управления двигателем: сигнал PPM (RC servo), аналоговый, UART, I2C, USB или CAN-bus.
- Беспроводное управление wii nunchuk (Nyko Kama) через порт I2C. Это удобно для электрических скейтбордов.
- Потребляется и регенерируется ампер-час и ватт-час подсчета.
- Дополнительный сигнал PPM. Полезно при управлении автомобилем RC от raspberry pi или устройства android.
- Usb-порт использует профиль модема, поэтому устройство Android может быть подключено к контроллеру двигателя без укоренения. Из-за сервопривода, одометрии и дополнительных входов ADC (которые могут быть использованы для датчиков), это идеально подходит для модификации радиоуправляемого автомобиля с Android (или raspberry pi).
- Регулируемая защита от
- Низкое напряжение входного напряжения
- Высокое напряжение на входе
- Высокий ток двигателя
- Высокий ток на входе
- Высокий регенеративный тормозной ток (отдельные ограничения для двигателя и входного сигнала)
- Быстрые изменения рабочего цикла (трамбовка)
- Высокая Скорость вращения (отдельные ограничения для каждого направления).
- При попадании ограничений по току используется мягкая функция обратного отключения, в то время как двигатель продолжает работать. Если ток становится слишком высоким, двигатель полностью выключен.
- Ограничение оборотов в минуту также имеет мягкую обратную связь.
- Переключение отлично работает даже тогда, когда скорость двигателя быстро меняется. Это связано с тем, что Магнитный поток интегрирован после нулевого перехода вместо добавления задержки на основе предыдущей скорости.
- Когда двигатель вращается во время выключения контроллера, переключение и направление отслеживаются. Также рассчитывается рабочий цикл для получения одинаковой скорости. Это обеспечивает плавный запуск, когда двигатель уже вращается.
- Все оборудование готово к бесчувственномуПолевой контроль (FOC)
