Внешние слои: мин. Толщина 1 OZ, Макс. Толщина 10-унциевая миниатюрная внутренние слои: мин. Толщина 0,5 унций, Макс. Толщина 6 OZ
_
Минимальная толщина изоляционного слоя
2mil
_
Ширина линии/пространство: 3/3 мил, 4/4 мил, 4/5 мил
Макс. Толщина меди 0,5 OZ
Ширина линии не должна быть меньше требуемого значения при обеспечении пространства
Ширина линии/пространство: 4/6 мил, 5/5 мил, 6/5 мил
Макс. Толщина меди 1 унций
Ширина линии/пространство: 5/6 мил, 6/6 МИЛ
Макс. Толщина меди 2 унции
Ширина линии/пространство: 6/8 мил, 7/8 мил, 8/8 мил
Макс. Толщина меди 3 унции
Ширина линии/пространство: 8/10 мил, 9/10 мил, 10/10 мил
Макс. Толщина меди 5 унций
Материалы
FR-4; Высокая Tg; Высокая CTI; Без галогенов; Высокая частота (роджеры, taconic,PTFE,nelcon,ISOLA,polyclad 370 HR); Толстая медь
Размер отверстия толерантность
± 0,03 мм
Значение позиционного допуска отверстия
± 0,03 мм
Допустимая погрешность по контуру платы
L≤ 100 мм: 0,1 мм; 200 мм 300 мм: 0,4 мм
Готовый продукт Допуск по толщине
0,2 мм
Управление сопротивлением
± 10%
Дуга и изгиб
≤ 0.5%

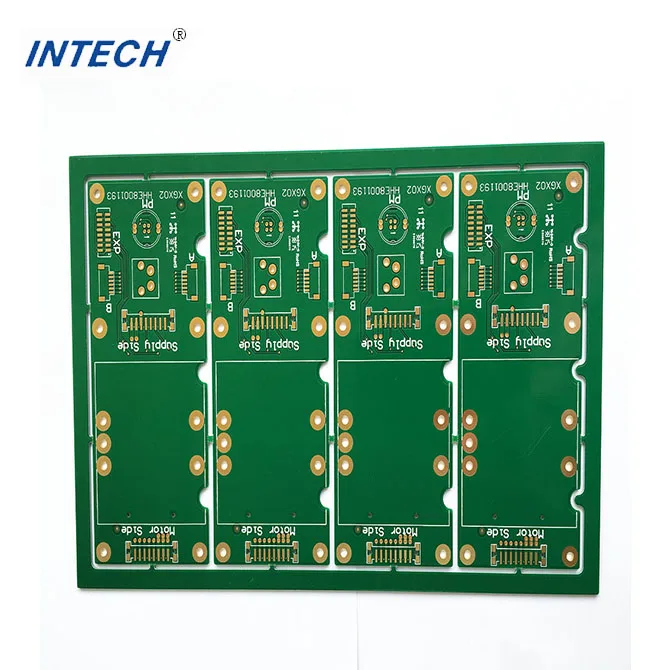

Больше фотографий продукта:
PCB Пропускная способность:
При создании PCBA Пропускная способность:
Приложений
Больше продуктов
Сертификаты
Информация о компании
Информация о компании
1)Intech Electronic Technology Co.,LtdКомпания была основана в 1999 году, компания является сильной и профессиональной технической, с совершенной системой обеспечения качества и продвинутой проверкой инструмента. Intech является одним из профессиональных производителей печатных плат из Шэньчжэня Китая, который имеет две ветви Intech Circuit и Intech Electronic. У нас есть профессиональный дизайнер PCB для ваших требований к макету PCB. Мы проектируем однослойные, двухслойные, жесткие, гибкие, гибкие печатные платы и печатные платы в сборе.
2)У нас есть UL Файл для Intech,UL unumber E358070, и с ISO9001 и TS16949 сертифицированы.
3)85% наших продаж-это Зарубежные продажи и экспорт в Европу, Соединенные Штаты и Азию.
4)Большинство наших досок используется для EMS, промышленных, силовых, медицинских и других продуктов ..
Мы ВСЕГДА относимся к этому как к нашей миссии"Приоритет клиента, эффективное обслуживание", Мы настаиваем на этом принципе управления"Развитие способствует управлению, повышению эффективности управления". Все наши сотрудники имеют в виду"Высокое качество просите о выживании, высокое качество просите о развитии". Мы будем стремиться к реализации нашей стратегической цели: профессиональное управление, крупномасштабная промышленность, международный рынок"
Интек преимущество 1)Мы делаем печатную плату с двойной стороной вверх до 30-слой Многослойные Печатные платы, HDI рабочих мест. 2)Если у вас есть повторные заказы от других поставщиков, и вы хотите передать в Intech, мы можем принять бесплатные инструменты. 3)За исключением отличного качества и профессионального обслуживания, мы также оплачиваем каждую деталь для наших клиентов, например, упаковка для использования пакетов осушителя и индикатора влажности в вакуумной герметичной упаковке для защиты PCB. 4)Материал: у нас есть стандартный материал FR4 TG135/TG158/TG180 на складе, также есть FR1/ FR2/ FR3/ CEM1/ CEM3/ ROGERS/ ARLON/ ISOLA. 5)Жесткий/гибкий-жесткий PCBs с UL утвержден. 6)Гибкая, быстрая обратная связь для клиентов всегда. 7)Быстрое предложение будет менее 4 часов, некоторые срочные запросы мы можем предложить в течение 1 часа.
Мы можем поддержать ваши исследования и разработки и удовлетворить ваши быстрые жизненные циклы. Мы создали Отдельный отдел, где Эксклюзивный планировщик производства будет следовать вашим заказам производства для удовлетворения требований быстрого прототипирования и быстрого поворота PCB.
Мы предоставляем единый PCB/PCBA услуги по изготовлению на заказ. Для удовлетворения всех требований клиента PCB/PCBA является целью Intech circuit service
1. Чтобы предложить хорошее качество PCB/PCBA нашему клиенту, мы сделаем много видов испытаний для обеспечения качества перед отправкой
2. Исходящие тест, чтобы проверить мин PTH толщина меди, мин поверхность толщина меди, ENIG Au данных, Ni данных, Au слой прилипания тестирования, паяльной маски адгезии тестирования, шелкография адгезии тестирования, тепловая нагрузка тестирования испытание на твердость, испытание на скручивание, испытание на бант
3. Тестирование микросекций для проверки толщины отверстия Cu, толщины поверхности меди, толщины обертывания меди, целостности стенок отверстия, толщины маски и стека.
4. E-тест для проверки любого открытого/короткого замыкания.
5. Термальный стресс тест, чтобы избежать любого расслоения, кори и других.
6. Растворимость PTH, чтобы избежать любого обесцвечивания, морщин, волдырей, кори, выдувного отверстия, Солнцезащитная маска отслаивается, и Солнцезащитная маска, заполненная в отверстии-стенке, не полностью.
В1: какой сервис у вас есть? Intech: Мы предоставляем решение под ключ, включая RD, PCB изготовление, SMT, окончательную сборку, тестирование и другие услуги с добавленной стоимостью.
В2: Каковы основные продукты ваших услуг PCB/PCBA? Intech: наши услуги PCB/PCBA в основном предназначены для таких отраслей, как медицинская, автомобильная, энергетическая, измерительная/измерительная, бытовая электроника. В3: является ли Intech фабрикой или торговой компанией? Intech: Intech-это завод с PCB фабрикой, расположенной в Китае, и SMT заводов по сборке как в Китае, так и в США.
В4: можем ли мы проверить качество во время производства? Intech: Да, мы открыты и прозрачны в каждом производственном процессе, не скрывая ничего. Мы приветствуем клиентов, которые проверяют наш производственный процесс и проверяют дом.
В5: как мы можем обеспечить, чтобы наша информация не позволяла третьей стороне видеть наш дизайн? Intech: мы готовы подписать NDA с помощью местного законодательства клиента и обещаем сохранить данные клиентов на высоком конфиденциальном уровне.
В6: что нужно Intech для индивидуального заказа PCB?
При размещении заказа на печатную плату клиенты должны предоставить файл Gerber или PCB. Если у вас нет файла в правильном формате, вы можете отправить все детали, связанные с продукцией.
В7: что нужно Intech для индивидуального заказа PCBA?
Когда вы размещаете заказ PCBA, вам нужно предоставить нам файл Gerber или pcb и список BOM.
