2 консоли с топливной

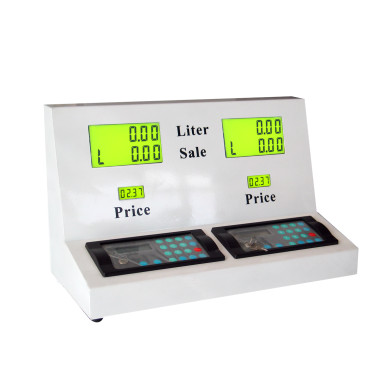

Краткое введение одного контроля дваТопливораздаточная колонка Крытый контроллер

»Один контроль два регулятора подачи топлива в помещении является продуктом для управления на большие расстояния дозатор топлива, один контроллер может управлять двумя насадками.

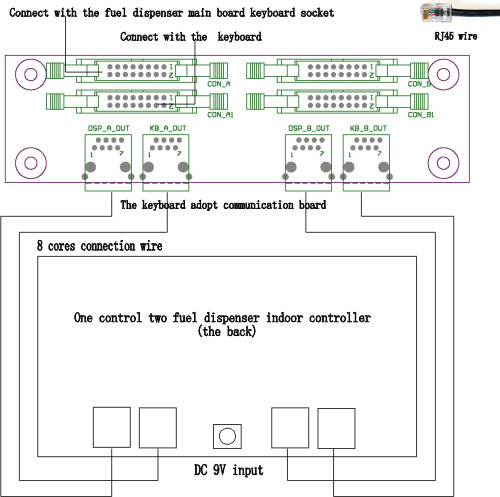

»Плата связи с клавиатурой, установленная в наружном топливном дозаторе, соединена с внутренним одним управлением, два контроллера через 4 шт 8 ядер витой пары.
»Интерфейс CON-A коммуникационной платы клавиатуры подключается к разъему клавиатуры JB1 материнской платы дозатора топлива.
»Интерфейс CON-A1 коммуникационной платы клавиатуры подключается к клавиатуре A.
»Интерфейс CON-B коммуникационной платы клавиатуры подключается к гнезду клавиатуры JB2 материнской платы дозатора топлива. (дозатор топлива с двойным соплом)
»Интерфейс CON-B1 коммуникационной платы клавиатуры подключается к клавиатуре B.

Метод подключения для соединительного провода RJ45 crystal head такой же, см. Следующее

1. Зеленый белый 2. Зеленый 3. Синий белый 4. Синий 5. Оранжевый белый 6. Оранжевый 7. Коричневый белый 8. Коричневый

Смотрите следующую картинку:
