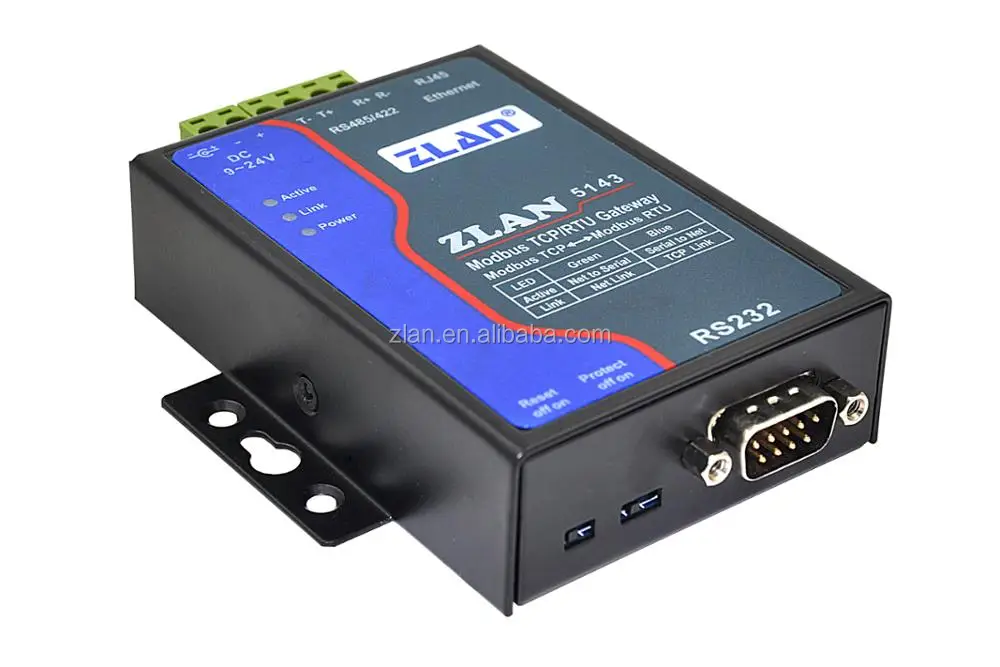

ZLAN5143 RS232 RS485 422 к Ethernet RJ45 конвертер Modbus RTU TCP шлюз мульти хост seiral порт сервер
Описание продукта:
ZLAN5143 могут воплотить в жизнь данных Прозрачная передача между RS232/485/422 И TCP/IP, легко и просто сделать последовательных устройств подключен к Ethernet, достижения модернизации сети для устройств с последовательным интерфейсом. Поддержка полной дуплексной и непрерывной связи порта RS232/485/422; RS485/422 встроены с защитой от молний; RS485/422 и RS232 могут использоваться одновременно без переключателя. Поддержка DHCP, DNS. Поддержка виртуального последовательного порта, Оригинальное программное обеспечение для последовательного ПК не требует каких-либо изменений.
ZLAN5143 имеет функцию преобразования Modbus TCP в Modbus RTU, и подробное использование см. <Руководство пользователя Modbus Gateway>.
ZLAN5143-Высокопроизводительный сервер последовательных устройств, разработанный Shanghai ZLAN на базе ZLAN1003. Он имеет характер функционального и экономичного. Имеет следующий Символ:
1) Три в одном последовательный порт: RS232/RS485/RS422 три в одном.
2) промышленный Режим питания: Он имеет терминал, разъем питания два режима подключения питания, удобно использовать в промышленном использовании. Он может поставить 9 ~ 24 V Широкий диапазон напряжения.
3) Использование TCP/IP стека протоколов с независимой интеллектуальной собственностью, стабильной и надежной.
4) Богатый индикатор, легко отладить. Он имеет 100M-LINK свет, чтобы указать кабельное соединение, свет канала указывает на установление TCP соединений, и последовательный порт к TCP, TCP к последовательному порту имеет один индикатор, удобно определить, не отправил ли это главный компьютер данные или подчиненный компьютер не ответил.
Типичное применение:
Характеристика
1) поддержка полного дуплекса, высокоскоростного преобразования и отсутствие потери пакета.
ZLAN5143 является первым типом полного дуплексного, непрерывного и недорогого серийного сервера в промышленности. Он поддерживает одновременное преобразование между Ethernet и серией с большим количеством данных без паузы, а также без потери данных.
2) Высокая производительность.
ZLAN5143 разработан концепцией интенсификации, после обеспечения стабильности. Это очень требует затрат на модернизацию сети в подсчете
3) Поддержка tcp-сервера, tcp-клиента, UDP модели, UDP многоадресной рассылки.
4) Поддержка скорости передачи данных 1200 ~ 115200 бит/с, размер данных 5 ~ 9 бит, четность нет, нечетность, четность, отметка, пространство. Поддержка CTS/RTS аппаратного контроля потока.
5) Встроенная функция защиты от молнии 485/422, подходит для наружной связи 485/422.
6) свободно оснащен нашим Windows Virtual Serial & Device Control Tool ZLVirCom. Он поддерживает виртуальный сериал и может использовать один ключ для поиска ZLAN5143 или изменения параметров.
7) предоставляет библиотеку управления устройствами (библиотека Windows DLL). Удобно для пользователя разрабатывать программу с VC, VB, Delphi, C + + Builder. Для связи с ZLAN5143. пользователь должен использовать только функцию чтения или записи.
8) инновационный метод отключения обнаружения, независимо от того, работает ли ZLAN5143 в режиме TCP сервера или в режиме TCP клиента, он может автоматически восстанавливать соединение после того, как сеть сломана, чтобы обеспечить доступность данных в реальном времени.
9) благодаря встроенному веб-серверу его параметры могут быть изменены веб-браузером.
10) Поддержка DHCP, простое управление IP и решение проблемы IP.
11) Поддержка DNS. Он удовлетворяет потребности доступа к серверу данных через доменное имя.
12) Поддержка 100 tcp-соединений одновременно с сетевыми модулями.
13) как TCP клиент, может подключаться к 8 IP назначения.
14) Гибкая установка кадрирования серийных данных. Он выполняет все виды требований к серийной рамке данных.
15) режим UDP поддерживает режим динамического адреса назначения. Это помогает для многопользовательского mange одного последовательного сервера.
16) Режим реального Com поддерживается с помощью 9-го бита для облегчения связи с milt-device. (9-я бита 0 означает кадр данных и 1-адресный кадр).
17) Поддержка поиска серийных серверов и изменения параметров через Интернет удаленно
18) поддержка параметров модификации защиты, предотвращение изменения в результате аварии. Поддержка работы с параметрами по умолчанию.
19) Встроенный 2 кВ Электрический плюс защита в RJ45.
20) высокая защита электромагнитных помех. С высокой электромагнитной защитой от помех, внешняя оболочка SECC.
Технический параметр

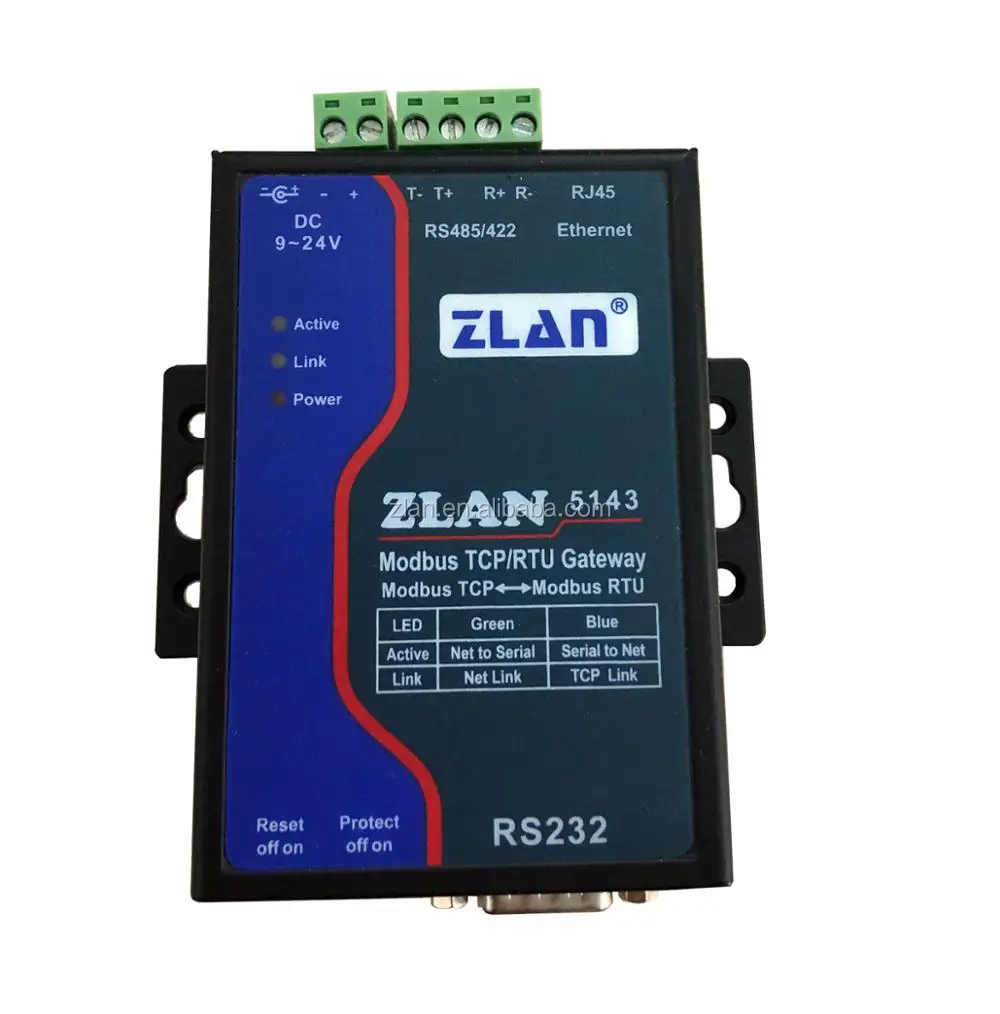

Рисунок
Интерфейс:
Серийный номер: DB9 Мужской Для RS232, 2 контактный терминал для RS485; RJ45 сетевой разъем; мощности подключаемого модуля или терминал
