OEM и ODM Электроника многослойная печатная плата PCB PCBA производитель в Шэньчжэне сборка печатных
- Категории: PCB & PCBA >>>
- Поставщик: Shenzhen,UC,Industrial,Limited,[Guang,Dong,China]Shenzhen
Поделиться:
Описание и отзывы
Характеристики
Наши услуги
| Наши услуги | Единый PCB и PCBA услуги электронного производства |
| 1. Услуги по производству печатных плат | Нужен Gerber файл (CAM350 RS274X), PCB файлы (Protel 99,AD,Eagle) и т. Д. |
| 2. Услуги по закупке компонентов | Список BOM включает детальный номер детали и дизайн |
| 3. Услуги по сборке печатных плат | Вышеуказанные файлы, выберите и Разместите файлы, чертеж сборки |
| 4. Услуги программирования и тестирования | Программа, инстрауцион и метод тестирования и т. Д. |
| 5. Услуги по сборке жилья | 3D файлы, или другие |
| 6. Обратное инженерное обслуживание | Образцы и другие |
| 7. Услуги по сборке кабелей и проводов | Спецификация и другие |
| 8. Другие услуги | Услуги с добавленной стоимостью |
Описание продукта:
PCB techinecal Емкость
| Слоев | Массовое производство: 2 ~ 58 слоев/для опытной партии: 64 слоя |
| Макс. Толщина | Массовое производство: 394mil (10 мм)/для опытной партии: 17,5 мм |
| Материал | FR-4 для подавления массовых беспорядков (стандартный FR4, средний-Tg FR4, высок-tg FR4, без свинца материал сборки), без галогена, с керамическим заполнением, тефлон, полимид, BT, PPO, PPE, гибрид, частичный гибрид и т. д. |
| Мин. Ширина дорожки/расстояние | Внутренний слой: 3mil/3mil (HOZ), внешний слой: 4mil/4mil(1OZ) |
| Макс. Толщина меди | Сертификация UL: 6,0 OZ / Pilot run: 12OZ |
| Мин. Размер отверстия | Диаметр механического, отверстия: 8mil (0,2 мм) лазерного отверстия: 3mil (0,075 мм) |
| Макс. Размер панели | 1150 мм × 560 мм |
| Соотношение сторон | 18:1 |
| Отделка поверхности | HASL,Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger |
| Специальный процесс | Сверление отверстия, глухого отверстия, стенки, встраивание сопротивления, встраивание емкости, гибрид, частичный гибрид, частичное Высокое уплотнение сверление задней стенки, а также регулирование сопротивления |
При создании PCBA технического потенциала
| SMT | Точность положения: 20 мкм |
| Размер компонентов: 0,4 × 0,2 мм (01005) -130 × 79 мм, флип-чип, QFP,BGA,POP | |
| Макс. Высота компонента: 25 мм | |
| Максимальный размер печатной платы: 680 × 500 мм | |
| Минимальный размер печатной платы: не ограничен | |
| PCB толщина: 0,3 до 6 мм | |
| Вес печатной платы: 3 кг | |
| Волна-припоя | Макс. Ширина печатной платы: 450 мм |
| Мин. Ширина печатной платы: без ограничений | |
| Высота компонента: Топ 120 мм/Bot 15 мм | |
| Впитывает пот и припоя | Тип металла: часть, полностью, инкрустация, боковая часть |
| Материал металла: медь, алюминий | |
| Отделка поверхности: покрытие Au, Покрытие Серебряное, покрытие Sn | |
| Скорость воздушного пузыря: менее 20% | |
| Пресс-fit | Пресс-диапазон: 0-50KN |
| Макс. Размер печатной платы: 800X600mm | |
| Тестирование | ICT, зонд летающий, ожога, функциональная проверка, температурный Велоспорт |
Информация о компании
U-C GROUP LIMITEDС клиентами, чтобы предоставить им высококачественные PCB и PCBA услуги электронного производства для достижения своих целей. Наша гибкость в удовлетворении в соответствии с требованиями заказчика и наше превосходное обслуживание клиентов. Мы помогаем компаниям внедрять свои новые продукты на рынок в кратчайшие сроки, обеспечивая высокое качество и быструю сборку. Мы предоставляем комплексное электронное производство, чтобы помочь вам квалифицировать ваши проекты и предоставить качественные образцы вашим клиентам.

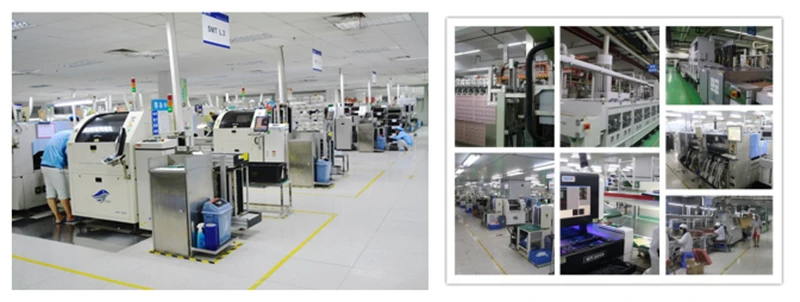

Обзор фабрики
Корпоративная культура
Потребительское посещение
Упаковка & Доставка
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Комплект поставки:
Каждый продукт с сумками ESD или сделать это по вашему запросу.
Мы предоставляем жесткую внешнюю упаковочную коробку, чтобы гарантировать отсутствие проблем во время транспортировки.
Время выполнения заказа:
Образцы: 2 ~ 3Недели через курьерские службы DHL,UPS,FedEx и т. д.
Заказ: 3 ~ 4 недель в зависимости от количества заказа)
Мы можем получить лучшую цену от профессиональной транспортной компании с долгосрочным сотрудничеством
Вопросы и ответы
В1. Что необходимо для расценки?
О: печатные платы PCB: количество, гербер файл и технические требования (материал, обработка поверхности, толщина меди, толщина платы,...)
PCBA: информация PCB, BOM, (Тестирование документов...)
Q2. Какие форматы файлов вы принимаете для производства?
A: Gerber Файл: CAM350 RS274X
PCB Файл: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
Q3. Мои файлы в безопасности?
О: ваши файлы находятся в полной безопасности. Мы защищаем интеллектуальную собственность для наших клиентов во всем процессе .. Все документы от клиентов никогда не предоставляются третьим лицам.
Q4. Минимальный размер заказа (МРЗ)?
О: мы принимаем небольшой заказ, 1 шт доступен. Мы можем обрабатывать небольшие, а также большие объемы производства с гибкостью.
Q5.Shipping стоимость?
О: стоимость доставки определяется в зависимости от пункта назначения, веса, размера упаковки товара. Пожалуйста, сообщите нам, если вам нужно, чтобы мы указали вам стоимость доставки.
