Американский рынок популярный тип: ADSS оптоволоконные кабели
Тип кабеля
ADSS-24B1
ADSS-48B1
Элемент
-
6
6
Центрального силового элемента
Материал
Стеклопластик с пластиком (FRP)
Свободно лежащий оптический
Материал
Pofybutelene terephaiate (ПБТ)
Диаметр
Nom.2.1 мм
Nom.2.3 мм
-
4 волокон на трубка
8 волокон на трубка
Наполнитель в свободной трубке
Материал
Тиксотропный желе
Внутренняя оболочка
Материал
Черный N1DPE
Толщина
Nom.0.9 мм
Силового элемента
Материал
Арамид ямса
Внешняя оболочка
Материал
Полиэтилен высокой плотности
Толщина
Nom.1.7 мм
Срок службы
М
100
100
Ch'erall диаметр
Мм
12
12,6
Вес
Kgkm
98
110
Максимальная прочность на растяжение
N
2000
2250
Описание кабеля оптического волокна ADSS:
Кабель l Adss, также называемый несущественным самоподдерживающимся волоконно-оптическим рукавом. Малый кабель с диаметром, небольшой вес, высокая мощность, 1500 м, низко прикреплена нагрузка на башни.
L для линий электропередачи 10 кВ и 35 кВ может использоваться полиэтиленовое покрытие (PE), для линии электропередачи 110 КН и 220 кН, должно быть сопротивление коррозии (AT) внешняя оболочка.
L тщательно разработанное количество арамидных и улучшает процесс расслоения для удовлетворения различных пролет
Оболочка ADSS PE и оболочка:
Самоподдерживающийся Диэлектрический кабель с классаПолиэтиленовая оболочка(Запасные части)Конструктивную схему
Тип заказа модели
ADSS-PE 24 M15.5/ A
ADSS-PE48 M17.7 / C
ADSS-PE72 M21.2 / D
Количество волокон
24 волокна
48 волокна
72 волокна
Размер трубки
& Phi; 2,1 мм
& Phi; 2,6 мм
& Phi; 3,0 мм
Диаметр кабеля
& Phi; 13,4 мм
& Phi; 14,9 мм
& Phi; 16,4 мм
Вес кабеля
139 кг/км
172 кг/км
209 кг/км
РТС
38.8kN
44.3kN
56.6kN
Коэффициент линейного расширения
2,2 × 10-6/°C
2,0 × 10-6/°C
1,8 × 10-6/°C
Модуль Юнга
16.5 килоньютонов/mm2
17.5 килоньютонов/mm2
18. 6kn/mm2
Самоподдерживающийся Диэлектрический кабель с классаНа оболочка(Запасные части)Конструктивную схему
ADSS-AT 24 M14 / A
ADSS-AT48M15.2 / C
ADSS-AT72 M21.2 / D
ADSS-AT144 M12.3 / D
Количество волокон
24 волокна
48 волокна
72 волокна
144 волокно
Размер трубки
& Phi; 2,1 мм
& Phi; 2,6 мм
& Phi; 3,0 мм
& Phi; 3,0 мм
Диаметр кабеля
& Phi; 13,2 мм
& Phi; 14,3 мм
& Phi; 16,3 мм
& Phi; 20,7 мм
Вес кабеля
146 кг/км
169 кг/км
220 кг/км
344 кг/км
РТС
35kN
37.9kN
52.9kN
30.8kN
Коэффициент линейного расширения
4,5 × 10-6/°C
4,8 × 10-6/°C
3,6 × 10-6/°C
3,5 × 10-6/°C
Модуль Юнга
15.5 килоньютонов/mm2
14.9kN/mm2
17.9kN/mm2
6.22kN/mm2

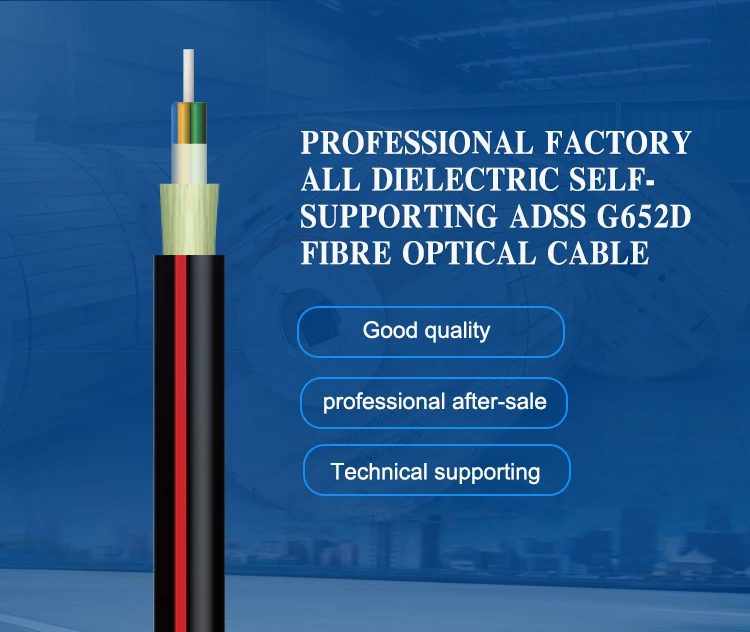

ADSS волоконно-оптический кабель

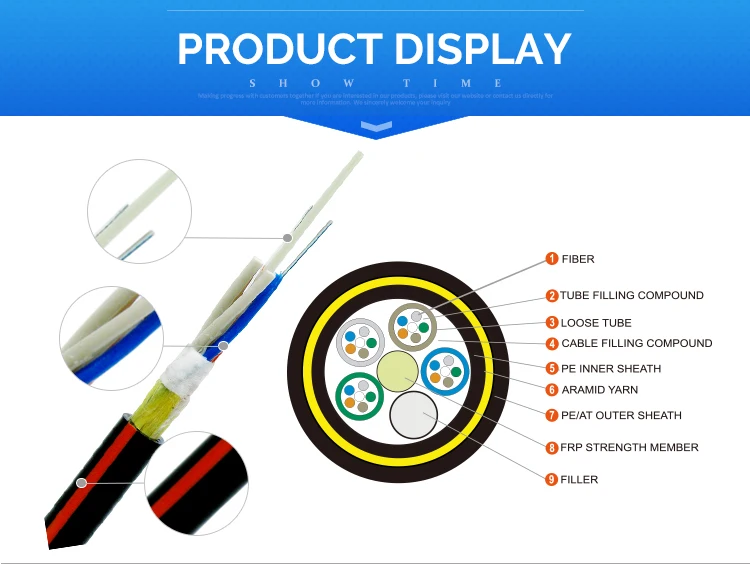

ADSS волоконно-оптический кабель является короткой формой для полностью диэлектрического самоподдерживающегося оптического кабеля.
Волоконно-оптический кабель ADSS представляет собой свободную трубку; Трубы заполнены водостойким наполнителем.
Трубы многожильные вокруг армированного волокном пластика являются неметаллическим центральным элементом прочности в компактное и круглое ядро кабеля.
После того, как ядро кабеля ADSS заполнено наполнителем, оно покрыто тонкой внутренней оболочкой PE, после двух слоев арамидной пряжи, которые применяются в двух направлениях над внутренней оболочкой в качестве силового элемента,
ADSS волоконно-оптический кабель дополнен PE или наружной оболочкой
Характеристики кабеля оптического волокна ADSS:
Малый диаметр кабеля, легкий вес, низкая нагрузка на башню. Прочность натяжения составляет более 90 кН.
Хорошая технология производства, даже сила для арамидных волокон, с превосходной гибкостью при напряжении.Анти-пистолет. Анти electro-corrosion.Adapt для плохого климата.
Конструкция без отключения питания, сбой линии электропередачи не влияет на нормальную передачу кабеля.
Электрическая микроустойчивая внешняя оболочка используется для безопасной работы в условиях космического электрического поля (е) ≤ 25 кв/м.
