Расстояние от центра шпинделя до направляющей поверхности колонны
Мм
520
Система подачи
CNC система
Mitsubishi M70/FANUC-Oi MD
Быстрое смещение осей X/Y/Z
М/мин
16
Максимальная толщина резки скорость подачи
М/мин
7
Автоматическая система преобразования инструмента (CNC фрезерование без)
Стандарт качества инструмента
Комплект
Бамбуковый Тип шляпы 20/тип диска 24
Самый большой диаметр режущего ножа/длина
Мм
φ80/300
Инструмент для обмена на основе
Сжатым воздухом
Средняя инструмент обмена времени
Сек
Бамбуковый Тип шляпы: 5 s/Тип диска: 2,5 s
Точность
Точность позиционирования
Мм
0,008
Точность повторного позиционирования
Мм
0,005
Система шпинделя
Скорость вращения шпинделя
Р. П. М
8000
Технические характеристики шпинделя (диаметр модели/установки)
BT40/Φ150
Привод манера шпинделя
Ремень привода
Мощность двигателя шпинделя
КВт
11/15
Давление воздуха
Требования для сжатия воздуха
Кг/см²
≥ 6
Давление воздуха поток
M & sup3;/мин
≥0. 3
Характеристики машины
Интегрированный вес (кг)
Кг
5500
Габаритные размеры (вес × ширина × высота)
Мм
2700 × 2300 × 2600

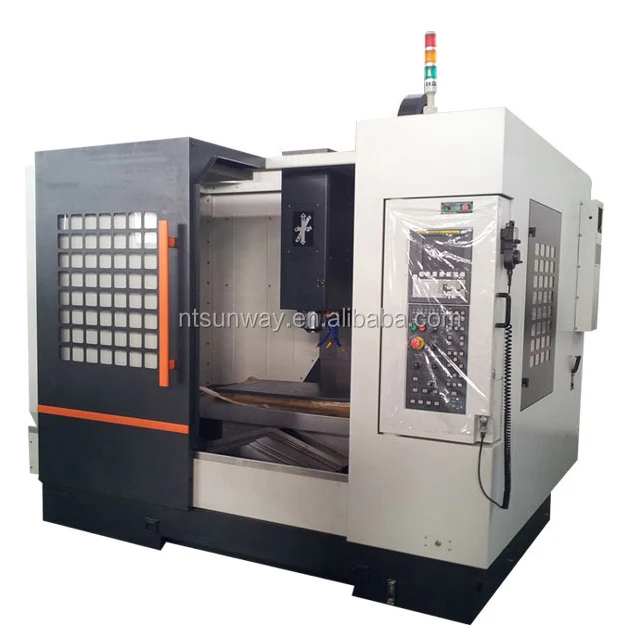

Введение машины
1. Для вертикального обрабатывающего центра твердого рельса направляющие станка являются двухъярусными. Основание машины-это конструкция типа коробки, Координата с большой колонной стойки пролета, она шире на 40%, чем другой станок того же типа, конструкция соответствует принципу механики. 2. Используйте Высокоточный шариковый винт C3 и предварительно натяжной подшипник для обеспечения жесткости и точности. 3. литье станка, который экспортируется в DMG высокого качества, высокое качество серого чугуна с лечением старения, турцит из США рулон, с ручной скребком, линейный рельс от тайваньского известного бренда, обеспечивает точность и удлиняет срок службы станка.
* Используйте японскую Mitsubishi, Fanuc или другую международную систему управления брендом * Используйте тайваньский королевский или Puson шпиндель * Используйте Taiwan Hiwin или PMI направляющие и шариковые винты, японский NSK или NARCH подшипник для обеспечения Точности Станка * Используйте тайваньскую Deta 24 рычажного типа смены инструмента Вперед оси и стружки конвейера, Renishaw инструмент guage являются опциональными
