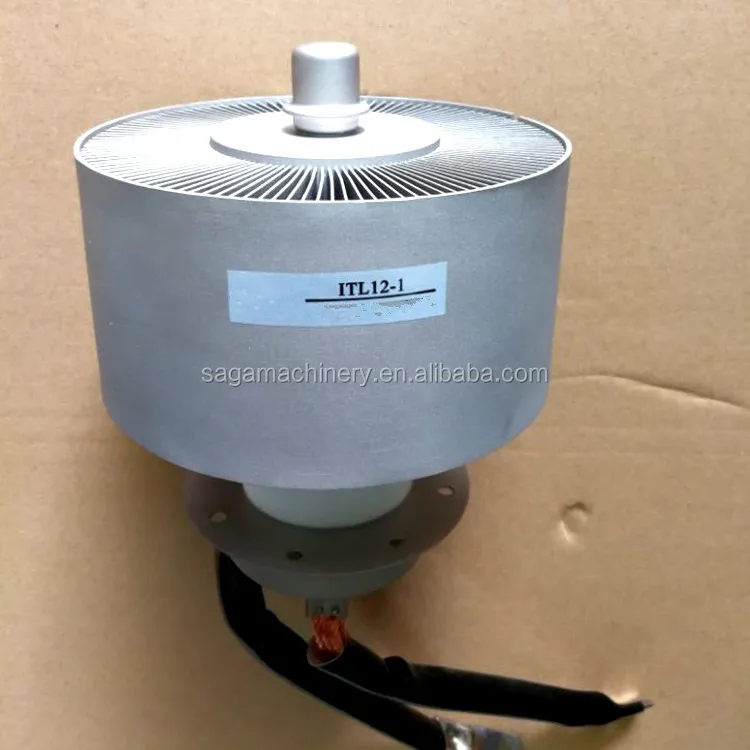

ITL12-1 высокочастотный Осциллирующий клапан, Электронная трубка Toshiba, Триод питания
Описание продукта:
ITL12-1 представляет собой принудительное воздушное охлаждение, металл/Керамическая коаксиальный кабель питания, Триод, с торированный вольфрамовый нити, предназначено для использования в промышленной нагрева, так же, как импульсный генератор. Максимальная частота: 120 МГц, Макс плиты диссипации: 12KW.
Общие характеристики
| Нити напряжения | 5,8 V |
| Нити ток | 145A |
| Нити защита от перенапряжений | 600A |
| Межэлектродного постоянной ёмкости, универсальный конденсатор | |
| Сетка анода | 21 pF |
| Анод катода | 55 pF |
| Катод | 1 пФ |
| Коэффициент усиления | 22 |
| Транспроводность (Va = 10кВ, Ia = 4A) | 50 мА/V |
| Рабочем состоянии | Вертикальный, анодный вверх или вниз |
| Вентилятор охлаждения | Форсированного дизеля воздушного |
| Охлаждающий воздушный поток, мин | > = 6 м3/м |
| Максимальная температура воздуха на входе | 45 C |
| Температура при уплотнении, Макс. | 250 C |
| Вес нетто | 6,5 сом |
Максимальные рейтинги
| Рабочая частота | 120 МГц |
| Анодного напряжения | |
| При температуре ниже 30 МГц | 12KV |
| Туфли на танкетке, размеры 30-60 МГц | 9KV |
| 60 ~ 90 МГц | 7KV |
| 90 ~ 120 МГц | 6KV |
| Анодного тока | 5A |
| Сетке напряжения | -1500V |
| Ток сетки (полная нагрузка) | 0.8A |
| Ток сетки (без нагрузки) | 1.5A |
| Пиковый катодный ток, CW | 28A |
| Пиковый ток катода, Плаза | 38A |
| Диссипация анод мощность | 12KW |
| Сетка рассеивания | |
| При температуре ниже 30 МГц | 350W |
| Туфли на танкетке, размеры 30-60 МГц | 320W |
| 60 ~ 90 МГц | 300W |
| 90 ~ 120 МГц | 280W |
Типичной эксплуатации
Радиочастотный осциллятор класса C для промышленного применения (30 МГц)
| Анодное напряжение (кВ) | 10 | 8 |
| Анодный ток (А) | 4,3 | 4,8 |
| Напряжение смещения сетки (В) | -640 | -560 |
| Напряжение сетки (В) | 960 | 900 |
| Ток сетки (а), при нагрузке | 0,53 | 0,71 |
| Рассеивание сетки (Вт) | 145 | 220 |
| Сопротивление сети (Ом) | 1210 | 790 |
| Анодный диссипатий (км) | 9,6 | 8,5 |
| Входная мощность анода (км) | 40 | 38,4 |
| Выходная мощность анода (км) | 33 | 29 |
| Обратная связь соотношение | 10.5% | 12.9% |
| Генератор эффективность | 76.5% | 76% |
