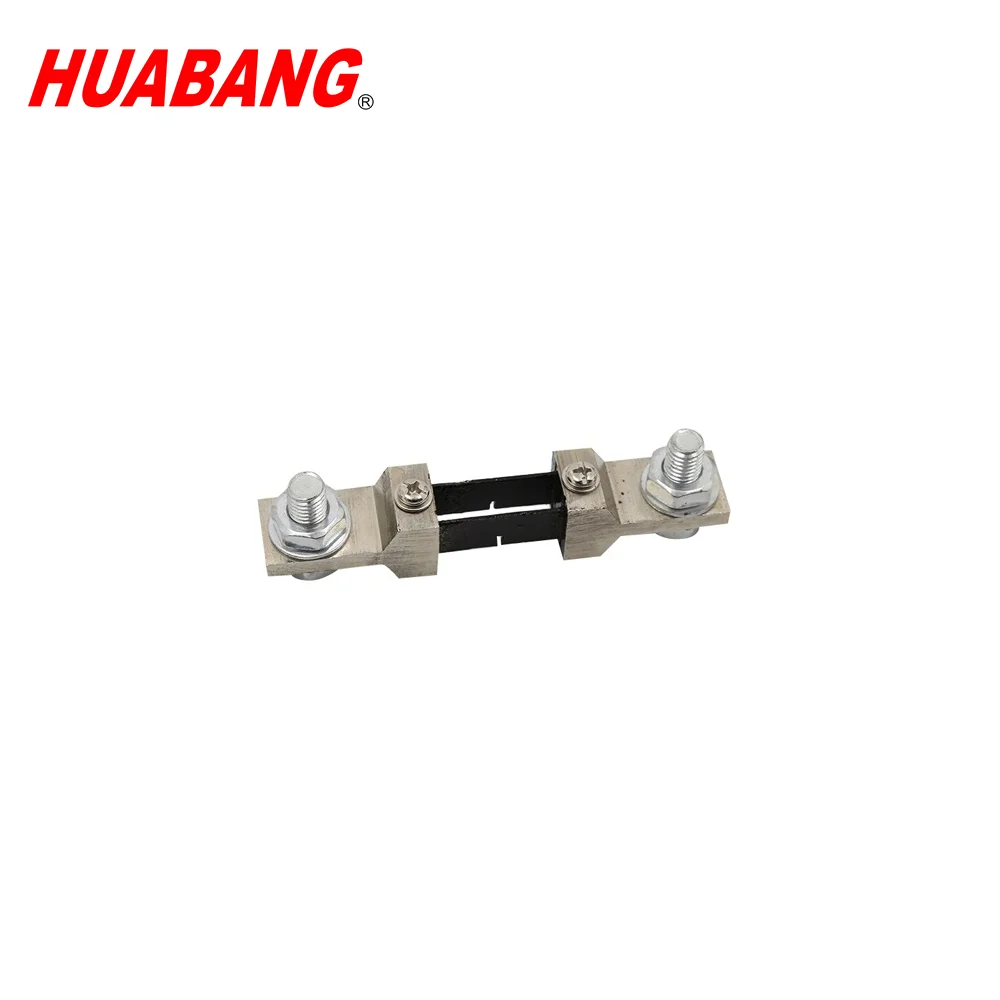

Шунт в основном состоит из марганцевого медного листа и медного соединения, и есть два набора клеммных кнопок на соединителе на обоих концах шунта: Внешняя группа является потенциальной конечной кнопкой, который подключен к сетевому шнуру, А внутренняя сторона-это группа потенциальных торцевых кнопок для соединения с измерительным прибором.
FL-2 серии шунт имеет точность: 0,5, диапазон спецификации: 10А ~ 5000а, в два раза напряжение: 75 мВ.
Примечание: Этот продукт является национальным стандартом шунта, не-B-класса шунта, этот продукт соответствует jb/t 9288-1999, GB/t 7676-1998, IEC 61010-1:1999 стандартов, остерегайтесь некоторых компаний, которые в-класс шунтируют, когда национальный Стандартный сплиттер для продажи.
Спецификация стационарного шунтирующего сплиттера с фиксированным значением
Применение: стационарный шунт с фиксированным значением-это вид внешнего делителя, который применим к измерению постоянного тока под 10ка, непосредственно действующий на аналоговом дисплее прибора вместе с использованием для увеличения диапазона измерения тока постоянного тока, или как стандартный резистор для выборки тока в последовательной цепи, Пробоотборное напряжение можно считать аналоговым сигналом первичного тока, используемым для измерения.
Основные технические параметры
1, класс точности: 2 ~ 4000a; Уровень 0,5: 5000 ~ 10000a;1 уровень. 2, условия окружающей среды: -40 ~ + 60 ℃, относительная температура ≤ 95% (35 ℃). 3, производительность от перегрузки: Номинальный ток 120%, 2 часа. 4. Падение напряжения: 50mv60mv70mv100mv
5, под нагревом нагрузки: изменения температуры, как правило, стабилизируются, номинальный ток 50А ниже не более 80 ℃, номинальный ток 50А выше 120 ℃.

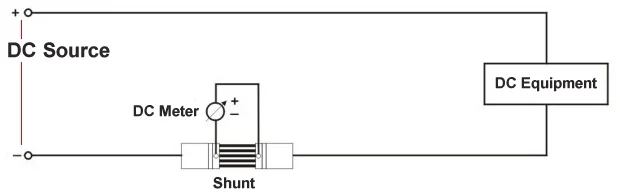

Схема шунтирующего соединения
Обратите внимание
Во-первых, шунтирующая цепь кабеля (или медного ряда) и шунтирующее соединение не допускаются к искусственному контактному сопротивлению, два раза пробоотборная точка напряжения не может быть отобрана из точки выборки. Во-вторых, фактическое использование тока (долгое время) рекомендуется не более 80% от номинального тока.
