Миниатюрный силиконовый датчик давления на

Описание и отзывы

Характеристики

Чип датчика давления кремния, TОн Гибридный упаковка микросхема датчика давления состоит из кремния измерения давления с блоком сигнала цепи и транслирует полученную информацию в давлении чип SSOP8 оболочки. Он имеет характеристики небольшого размера, высокую надежность и высокую точность. Датчик выводит аналоговый сигнал после линейной калибровки и компенсации температуры. Аналоговый сигнал имеет функциональную связь с входным давлением и пропорциональен напряжению возбуждения. Диапазон рабочего давления датчика составляет 13,3 ~ 106,7 кПа, выход 0,50 ~ 4,60 в, напряжение возбуждения 5 + 0,5 В, а Типичный ток 2,5 мА.

Характеристика:

•Максимальная погрешность 1% при 0 ~ 85℃;

•Пропорциональный аналоговым выходом;

•Диапазон температурной компенсации от-40 до 125℃;

•Маленькие размеры;

•Высокая надежность, низкий дрейф;

АПрименение:

•Транспортное средство контроля давления в шинах;

•Потребительских товаров;

•Автоматический контроль различных отраслей промышленности;

•Ручной манометр и т. д.

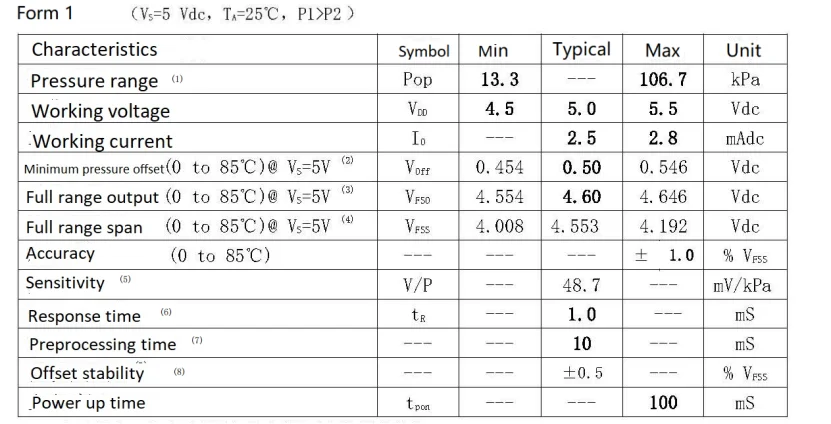

Рабочими характеристиками:

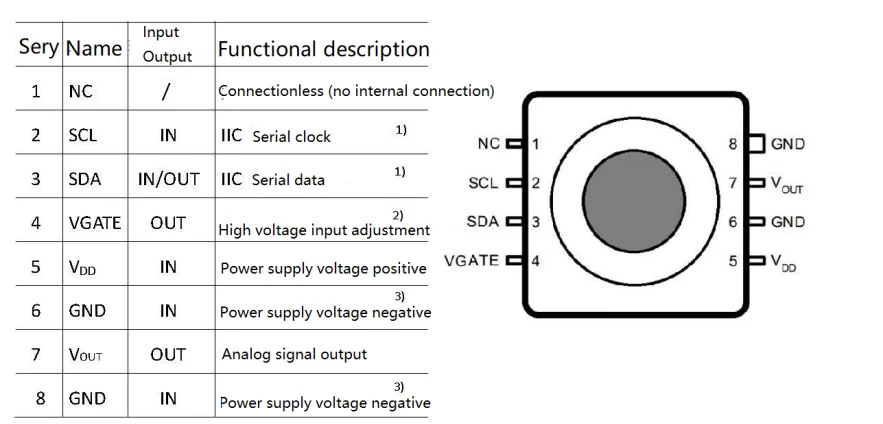

Pin расположение и объяснение

1) Контакты IIC используются для калибровки и цифрового выхода.

2) Когда внешнее входное напряжение составляет 5,5 ~ 30 В, можно добавить внешнюю трубку MOS BSS169 для регулировки напряжения питания датчика до 5,0 в.

3) Два разъема GND (Pin6, 8) должны быть поставлены с отрицательным напряжением.
