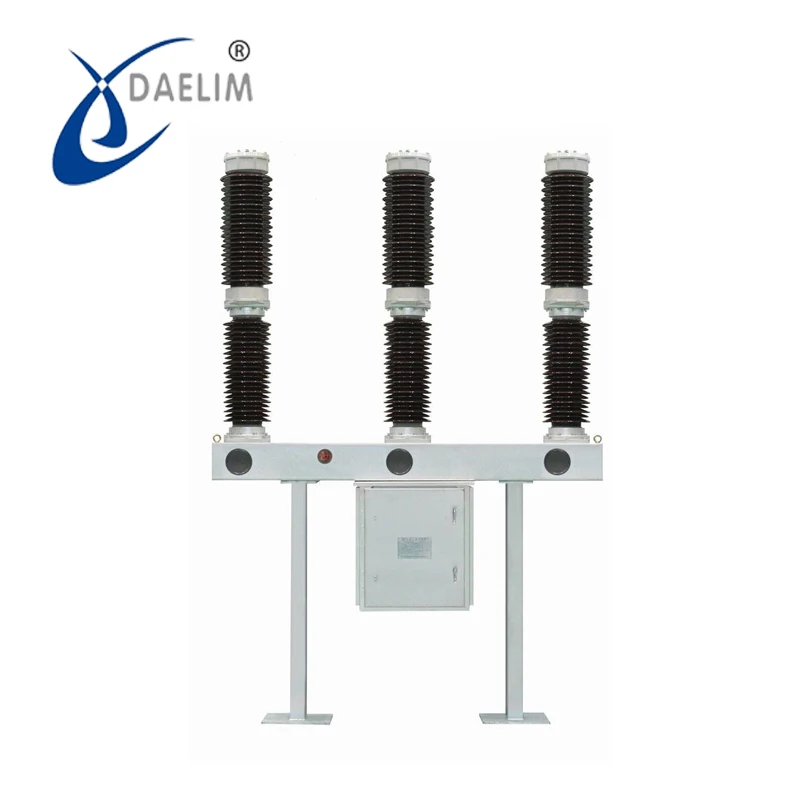

Открытый H.V. трех полюсный механизм SF6 live tank 400 кВ выключатель
1. Краткое введение
H.V. A.C. Фарфор тип SF6 газа автоматические выключатели, с напряжением от 40,5-550kV и номинальный ток до 4000A, изготовленные нашей компанией, снабжены
Три вида режимов работы механизма, пневматические, на весну и гидравлического воздействия. Мотор используется в пружинный механизм, чтобы зарядить закрытия на весну и зарядка открытие на весну на закрытия. Дисковая пружина используетсяВ гидравлический механизм, который должен быть заряжен вместо
Традиционных сжатого газа азота для зарядки, и гидравлическим приводомИспользуется как на открытия и закрытия. Сжатый воздух используется в пневматическом механизм с приводом
Силы для открытого уход за кожей лицаВ то время как пружины, используемая для закрытия. Три вида режимов работы механизмов имеют свои собственные характеристики и используются в цепиВыключатели различного напряжения
Класс соответственно. В связи с использованием разных структура блока с автоматическими выключателями, существуют преимущества свести к минимуму Кол-во время перерывов, меньшим количеством деталей, простая структура, высокая
Надежность и длительный период технического осмотра.
2. Обычно это условие обслуживания
2,1. Высота: ≤ 3000 м
2,2. Влажность на: ≤ 90% 2,3. Макс. Скорость ветра: ≤ 35 м/с 2,4. Загрязнения класс: Ⅲclass, Характеристическая вязкость полимера класс 2,5. Температура окружающего воздуха:-35 ℃ ~ 40 ℃ (это устраивает при условии-40 ℃ в холодном месте) 2,6. Макс. Температурную разницу на каждый день: 25K 2,7. Землетрясения выдерживать Плотность: 8 градусов 2,8. Льда покрытие: ≤ 10 мм 2,9. Макс. Сияние от солнца: 1000 W/m2 Примечание: в тех случаях, когда продукт используется при условии из вышеуказанного диапазона, пользователя и завод-изготовитель обратитесь к confiRm.
3. Чертежа и технические таблицы

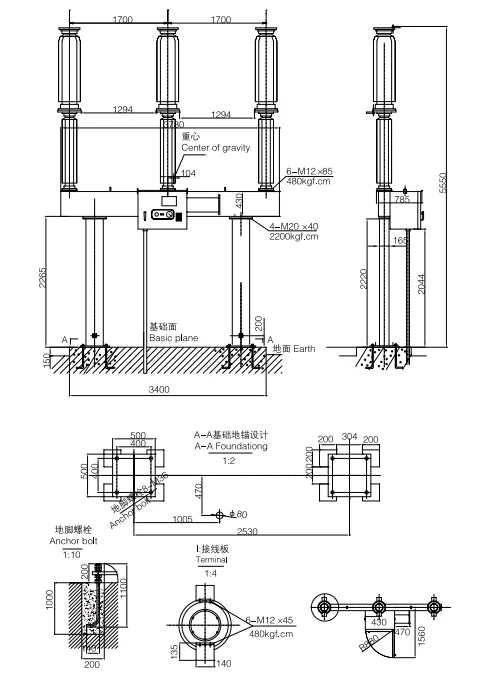

1) трехфазный механизм

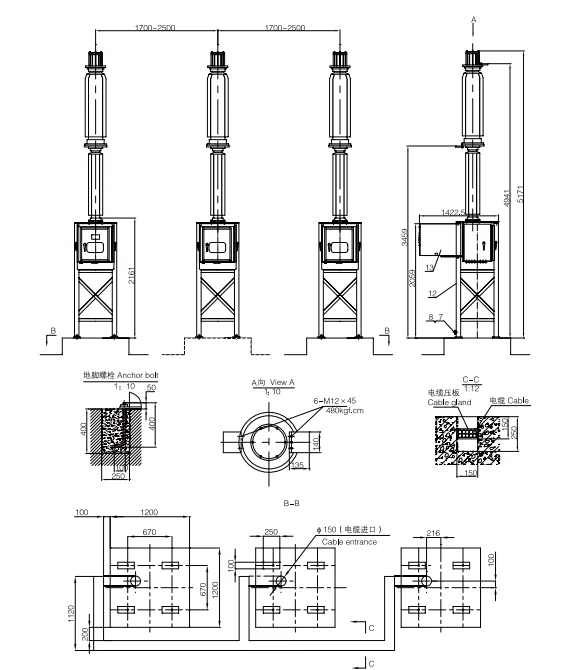

2) Однофазный механизм
Нет.
Предмет
Блок
LW25-420/Y
1
Номинальное напряжение
Kv
420
2
Номинальная частота
Гц
50/60
3
Номинальный ток
Ка
4000
4
Номинальная микросхема с защитой от короткого замыкания ток отключения
Ка
50
5
Номинальная микросхема с защитой от короткого замыкания для изготовления ток
Ка
80/100
6
Номинальная короткое время выдерживает ток и продолжительность
Ка
50(4S)
7
Номинальная пиковый выдерживает ток
Ка
125
8
Закрытия
Г-жа
65-95
9
Время работы
Г-жа
18 ~ 30
10
Breaking time
Г-жа
≤ 50
11
Номинальная SF6 регулятор давления газа (под углом 20 °C)
МПа
0,50; 0,40
12
Утечки
См/кв
2,5/3,1
13
Приводной механизм
Гидравлический
14
Поддерживаемые стандарты
IEC 62271-100
Проекта дисплея
DaelimБогатМеждународная адаптеры питания проектов.С отличная команда, Daelim можем предложить самое лучшее решение и топ сумму оборудование в соответствии с проектом. Кроме того, Daelim может обеспечить хорошее обслуживание, таких как проектирование, интеграция, установка, инженерные испытания, инспекции и так далее, который помогает клиентам быть более конкурентоспособными на мировом проектов.

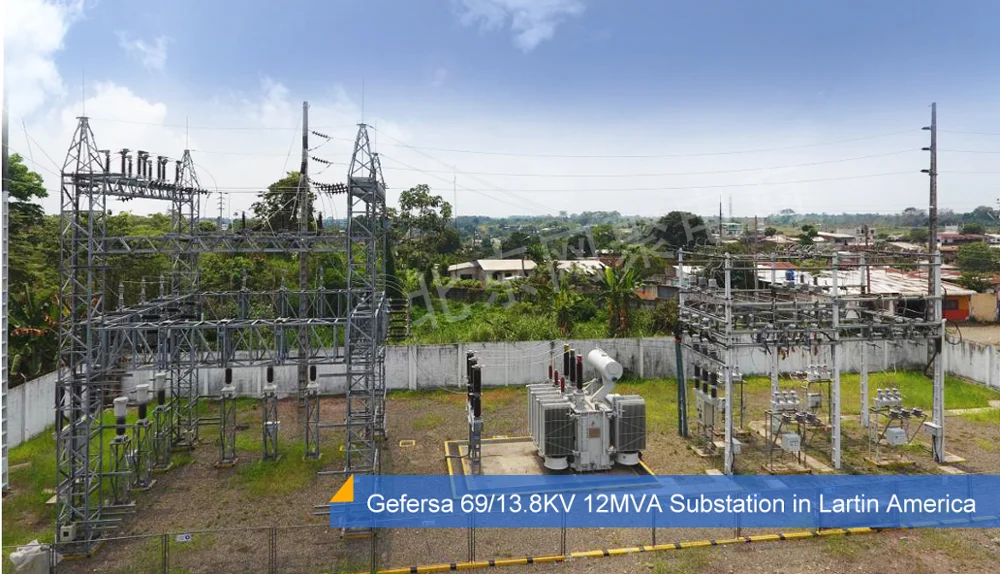

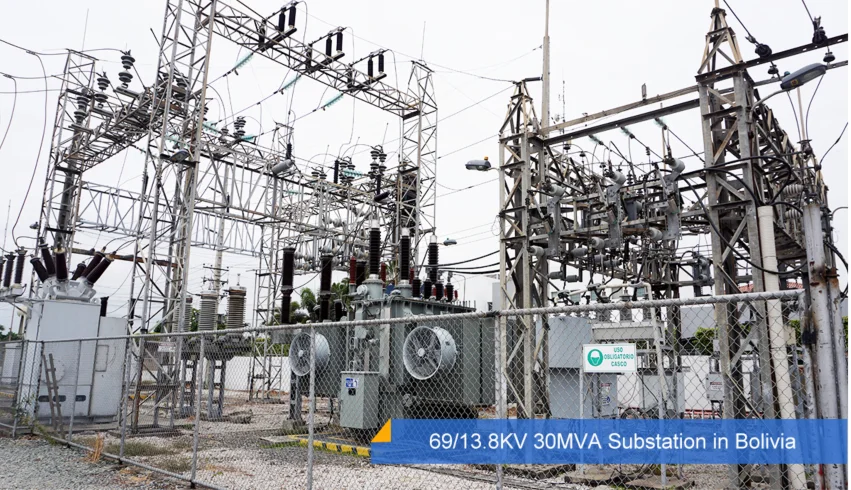

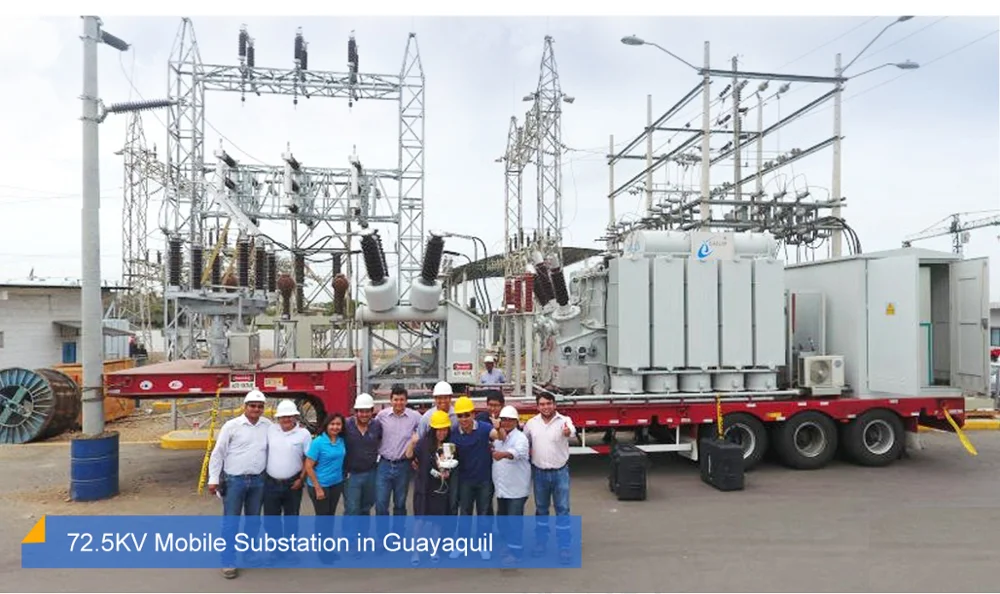

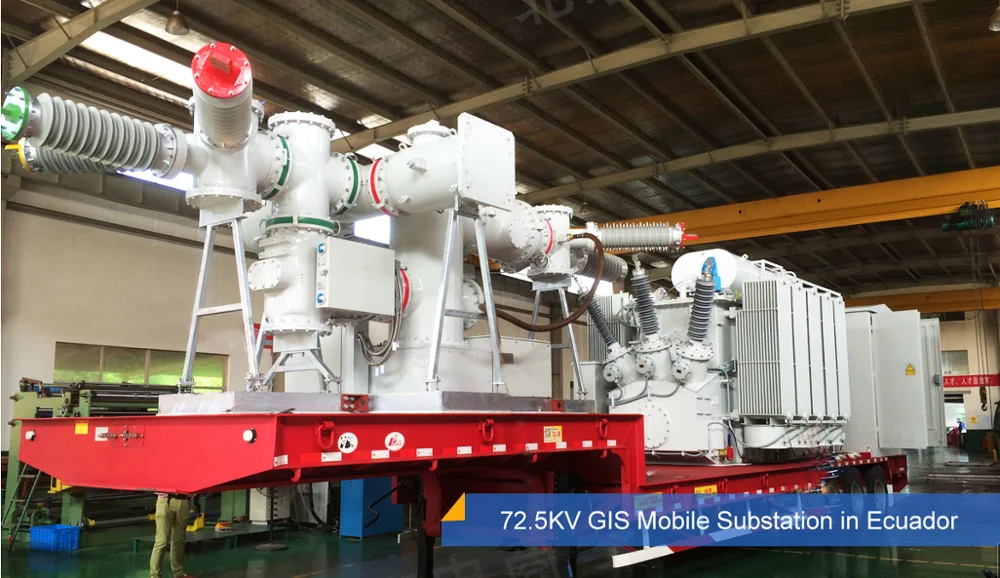

На следующем рисунке являются одними из проектов мы построили в прошлом, которые одновременно показывает компетенции Daelim.
Информация о компании
Расположенная в Китае центральное место, процветающей в районе Пекина. Пекин Daelim зеленый EP Tech обратную связь о том, что вы хотите о том, что вы хотите, и в основном занимается поставками import & export Co.,Ltd электрических изделий и оборудования. Наш бизнес команда имеет более чем 15 лет Иностранных опыт ведения бизнеса, а также имеет уникальное понимание электротехнических изделий, а также на зарубежных рынках. Мы установили и деловые отношения с клиентами и партнерами в Юго-Восточной Азии, Ближнем Востоке, Европа, Африка, Европа, Северная Америка и Южная Америки.
Главные продукты и оборудование мы имеем дело с: Силовой трансформатор, трансформатор тока, потенциал трансформатора, вакуумный пакет для хранения & SF6 выключатель, выключатель нагрузки, разъединитель, коммутационная панель, электростанции, линия передачи оборудования. Мы предлагаем конкурентоспособные цены, высокое качество продукции, своевременную доставку и эффективное обслуживание в развитии нашего сотрудничества со всеми нашими клиентами.
Мы торгуем в соответствии с международными стандартами традиции традиций и практики. Мы хотели бы, чтобы расширить бизнес-отношения с нашими клиентами и партнерами на основе сотрудничества и взаимной выгоды.
